Самостопорящееся резьбовое соединение

Самостопорящееся резьбовое соединение

Иллюстрации

Показать все

Реферат



Изобретение относится к машино- .строению, в частности к самостопорящимся резьбовым соединениям. Изобретение позволяет повысить Износостойкость резьбы в разъемных соединениях благодаря тому, что рабочая поверхность винтовой резьбы с пилообразным профилем охватываемого и охватывающего элементов наклонена к продольной оси соединения под углом наклона боковой поверхности метрического конуса или конуса Морзе.После завинчивания соединяемые элементы перемещают вдоль оси относительно друг друга. Соединение обеспечивает строгое центрирование и работает как прессовое. 2 ил. to оо о 1C 00

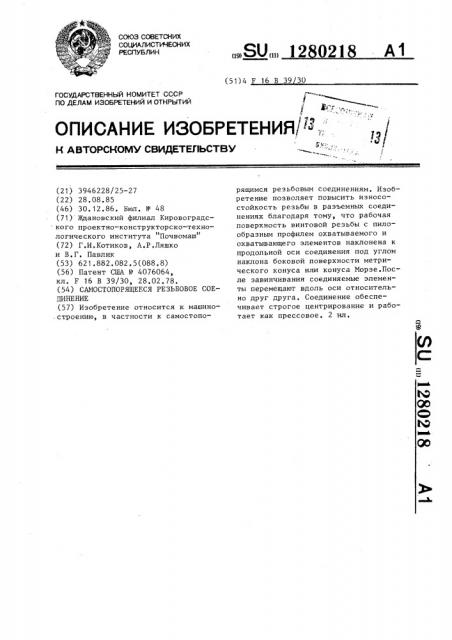

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 F 16 В 39 30

t 3;„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! ":., ц/

Н АВТОРСКОМУ СВИДЕТЕГ!ЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3946228/25-27 (22) 28.08.85 (46) 30. 12.86. Бюл. Ф 48 (71) М(цановский филиал Кировоградс кого проектно-конструкторско-технологического института Почвомаш (72) Г.И.Котиков, А.Р.Ляшко и В.Г. Павлик (53) 621,882.082.5(088.8) (56) Патент США Р 4076064, кл. F 16 В 39/30, 28.02.78. (54) САМОСТОПОРЯЩЕЕСЯ РЕЗЬБОВОЕ СОЕЦИНЕНИЕ (57) Изобретение относится к машино.строению, в частности к самостопо„„Я0„„12 0218 А1 рящимся резьбовым соединениям. Изобретение позволяет повысить износостойкость резьбы в разъемных соединениях благодаря тому, что рабочая поверхность винтовой резьбы с пилообразным профилем охватываемого и охватывающего элементов наклонена к продольной оси соединения под углом наклона боковой поверхности метрического конуса или конуса Морзе.После завинчивания соединяемые элементы перемещают вдоль оси относительно друг друга. Соединение обеспечивает строгое центрирование и работает как прессовое ° 2 ил, 1280218 (+О, 230) ф 150 и 7 (+0,190

t go .

0 23 с 130

Изобретение относится к машиностроению, в,частности, для разъемных резьбовых соединений деталей машин.

Целью изобретения является повышение износостойкости резьбы.

На фиг. 1 изображено самостопорящееся резьбовое соединение в свободном состоянии; на фиг. 2 — соединение в состоянии стопорения.

Самостопорящееся резьбовое сое- 10 динение содержит охватываемый l u охватывающий 2 элементы, имеющие одинаковую цилиндрическую резьбу с пилообразным профилем, При этом угол

К наклона плоской рабочей поверхности к продольной оси резьбового соео о динения составляет от 1 до 1 30 (половина угла метрического конуса или конуса Морзе, а высота h профиля резьбы равна величине натяга в нейодвижных гладких цилиндрических соединениях соответствующего диаметра.

Элементы 1 и 2 соединяются с диаметральным зазором а, который обес25 печивает свободное скольжение охватываемого 1 и охватывающего 2 элементов относительно друг друга (фиг. 1).

Шаг t резьбы находится в зависимости t =. h tgg,.

Для стопорения резьбового соединения соединяемые элементы 1 и 2 перемещают вдоль оси друг относитель но друга (фиг. 2). При этом обеспе- 35 чивается соединение двух элементов с натягом. С увеличением натяга увеличивается сила трения в соединении, препятствующая вращению одного элемента относительно другого. 40

Для расстопорения необходимо в обратном направлении переместить элементы 1 и 2 друг относительно друга до вывода из контакта рабочих поверхностей. 45

Пример. Расчет самостопорящегося резьбового соединения, Самостопорящееся резьбовое соединение должно соответствовать прессовому соединению типа Н7/ и 7 ф 150 мм;

По таблицам допусков и посадок имеют для схватывающей поверхности ф 150 Н7 (0,040) и для охватываемой

При этом максимальный натяг составит 0,230 мм.

Принимают h = 0,23 мм при угле ос1 30

Шаг винтовой линии составит

Принимают t = 9 мм.

Данное резьбовое соединение позволяет многократно использовать его и стопорить в любом месте по всей длине резьбы.

Кроме того, в указанном соединении отсутствуют контактные напряже-. ния и необратимые деформации, оно работает как прессовое соединение.

Самостопорящееся резьбовое соединение обеспечивает строгое центрирование и может быть использовано в прецизионных парах для соединения тонкостенных элементов.

Формула и з обретения

Самостопорящееся резьбовое соединение, содержащее охватываемый и охватывающий элементы с резьбой пилообразного профиля, о т л и ч а ющ е е с я тем, что, с целью повышения износостойкости резьбы, рабочая поверхность резьбы выполнена с углом наклона к оси соединения, равным 1 ...1 30

1280218

Составитель С. Никулина

Редактор M. Бандура Техред В.Кадар .

Корректор И. Муска

Заказ 7040/34 Тираж 777

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
