Изобретение относится к деревообрабатывающей промышленности, в частности к испытательному оборудованию . Изобретение обеспечивает повыщение достоверности определения точностных характеристик за счет повьшения точности имитации процесса изнашивания цепей конвейера. Стенд снабжен прижимным устройством, дополнительным цепным конвейером и приспособлением относительного поворота . Б зависимости от требуемой величины силы натяжения рабочего участка исследуемой цепи к устройству натяжения прикладывают нагрузку. Под действием ее происходит включение приспособления относительного поворота , что вызьдаает натяжение исследуемой цепи, до требуемых пределов-. 1 3.п. ф-лы, 8 ил. (/)

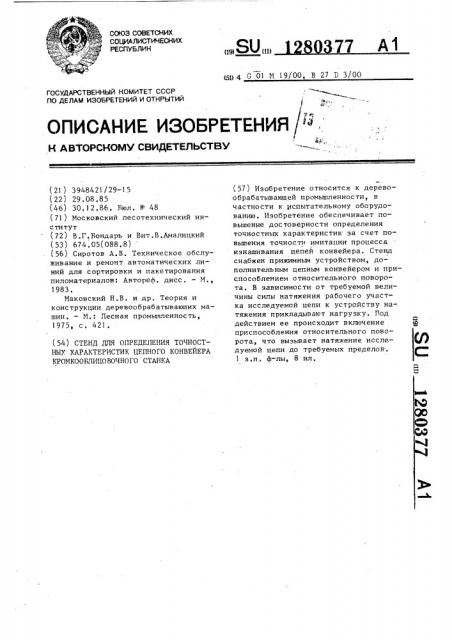

СОЮЗ СОВЕТСНИХ
