Способ крепления протяженных гибких образцов при испытании на растяжение

Способ крепления протяженных гибких образцов при испытании на растяжение

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Целью изобретения является повьшение надежности крепления образцов 5 из материала с эффектом память формы за счет его изгиба на сопряженных волнообразных опорных поверхностях зажимных, губок 3 и 4 и перехода материала образца 5 в мартенситную фазу. Захватную часть образца 5 размещают между опорными поверхностями зажимных губок 3 и 4. Огибают образец 5 вокруг губки 3 и образуют петлю. Прикладьтают к образцу 5 предварительную нагрузку, при этом губка 3 перемещается и часть петли зажимается между клиновыми участками паза 2 и губки 3, а опорные волнообразные поверхности губок 3 и 4 смыкаются, вызьшая изгиб образца 5 по сопрягаемым поверхностям R , и Rj. При изгибе образца 5 в его материале возникают напряжения, величина которых превьшает необходимый уровень для перехода материала в мартенситную фазу, что характеризуется самоупрочнением материала. Прикладывают к образцу 5 заданную нагрузку Р и проводят испытание. 4 ил. //-/ (Л фиг. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) (59 4 С О1 N 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

tpuz.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3898446/25 — 28 (22) 21.05 ° 85 (46) 30.12.86. Бюл. Ф 48 (72) А.Е.Лямин, H.С.Самойлов, Г.В.Шульженко, M,В.Максимов, В.В,Болтинов, В.Ю.Казаков и В.А.Венев (53) 620.)72.2 (088.8) (56) Авторское свидетельство СССР

Ф 238207, кл. G Ol N 3/04, 1967 °

Авторское свидетельство СССР

9 669256, кл. G 01 N 3/04, 1977. ,(54) СПОСОБ КРЕПЛЕНИЯ ПРОТЯЖЕННЫХ

ГИБКИХ ОБРАЗЦОВ ПРИ ИСПЫТАНИИ НА

РАСТЯЖЕНИЕ (57) Изобретение относится к испытательной технике. Целью изобретения является повышение надежности крепления образцов 5 из материала с эффектом "память формы" за счет его изгиба на сопряженных волнообразных опорных поверхностях эажимных губок

3 и 4 и перехода материала образца 5 в мартенситную фазу. Захватную часть образца 5 размещают между опорными поверхностями зажимных губок 3 и 4.

Огибают образец 5 вокруг губки 3 и образуют петлю. Прикладывают к образцу 5 предварительную нагрузку, при этом губка 3 перемещается и часть петли зажимается между клиновыми участками паза 2 и губки 3, а опорные волнообразные поверхности губок

3 и 4 смыкаются, вызывая изгиб образца 5 по сопрягаемым поверхностям R, и R<- При изгибе образца 5 в его материале возникают напряжения, величина которых превышает необходимый уровень для перехода материала в мартенситную фазу, что характеризуется самоупрочнением материала. Прикладывают к образцу 5 заданную нагрузку

P и проводят испытание. 4 ил.

86 2

1 12804

Изобретение относится к испытательной технике, в частности к способам крепления образцов.

Целью изобретения является повышение надежности крепления образцов из материала с эффектом "память формы" за счет деформирования участка петли образца путем ее изгиба до образования в деформируемом участке напряжений, превышающих величину напряжения перехода материала образца в мартенситную фазу.

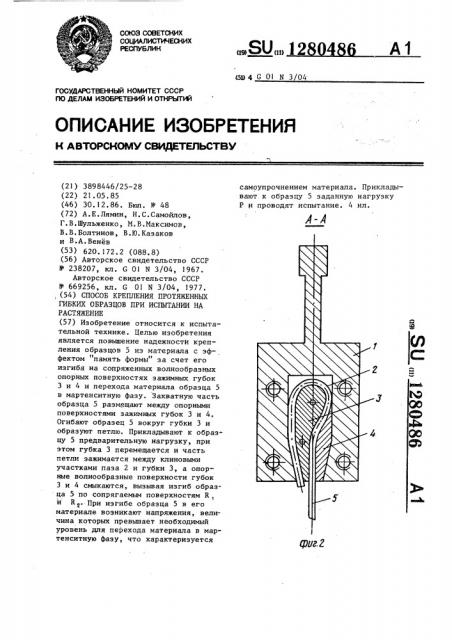

На фиг.1 изображен захват, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — то же, в исходном положении; на фиг.4 — то же, в рабочем положении.

Захват содержит корпус 1 с заплечниками (не показаны) для крепления в телах испытательной машины (не показана). В корпусе 1 вставлены глухой клиновой паз 2, в котором размещены клиновые зажимные губки 3 и 4 с волнообразными опорными поверхнос- 25 тями (не обозначены), при этом образец 5 охватывает зажимную губку 3, образуя вокруг нее петлю. Радйусы сопряжений R, и R волнообразных опорных поверхностей зажимных губок

3 и 4 могут выполняться равными друг другу. Зажимные губки 3 и 4 в пазу

2 корпуса 1 устанавливаются между пластинами 6 и 7, выполненными по форме паза 2, которые обеспечивают центрирование образца 5 относительно оси приложения нагрузки и фиксируются в пазу 2 крышкой 8, которая крепится к корпусу 1 винтами 9.

Взаимное положение зажимных губок 3 и 4 относительно друг друга и паза

2 осуществляется винтами 10, Способ крепления протяженных гибких образцов при испытании на растяжение осуществляют следующим образом.

Захватную часть образца 5 размещают между опорными поверхностями клиновых губок 3 и 4 и огибают вокруг зажимной губки 3, образуя вокруг нее петлю, которая частично расположена между клиновым участком паза 2 и клиновым участком зажимной губки

3. Натягивают образец 5, при этом зажимная губка 3 перемещается в нап. равлении приложения силы и зажимает участок петли образца 5, размещенный между клиновыми участками паза 2 и губки 3. Увеличивают приложенную нагрузку, при этом участок петли образца 5, размещенный между волнообразными опорными поверхностями губок

3 и 4, изгибается по сопрягаемым радиусам К„ и R,à возникающие при этом напряжения в образце 5, выполненном из материала, обладающего эффектом "память формы ", вызывают мартенситное превращение, характеризуемое перестроением решетки и резким самоупрочнением материала, причем волокна образца 5, растянутые или сжатые на поверхности R„, на поверхности К будут наоборот сжаты или растянуты. Такое знакопеременное двухступенчатое самоупрочнение образца 5 по волнообразным опорным поверхностям губок 3 и 4, обусловленное формой поверхности сопряжения, обеспечивает надежное крепление образца 5 и экономию материала испытуемого образца 5, так как его не требуется наматывать на зажимную губку 3 несколько раз для увеличения поверхности трения. Затем прикладывают к образцу 5 заданную нагрузку и проводят испытание.

Формула и з о б р е т ения

Способ крепления протяженных гибких образцов при испытании на растяжение, заключающийся в том, что захватную часть образца размещают между опорными поверхностями клиновых зажимных вкладышей с образованием петли вокруг одного иэ вкладьппей, о т— л и ч а ю шийся тем, что, с целью повышения надежности при испытании образцов из материала с эффектом "память формы", деформируют участок петли образца путем изгиба до перехода его материала в мартенситную фазу, а в качестве зажимных вкладьппей используются вкладыши, имеющие волнообразные опорные поверхности.!

28048б

1280486
