Реферат



Изобретение относится к области неразрушающего контроля. Целью изобретения является расширение области применения за счет контроля сред с большим поглощением. Для определения скорости С ультразвукового колебания измеряют время Т приема импульса, прошедшего акустическую ячейку, содержащую волноводы I и 2 и размещенный между ними образец 3 контролируемой среды, время Т приема импульса, однократно отраженного в волноводе 1 и прошедшего акустическую ячейку, и время Т приема импульса, прошедшего акустическую ячейку и однократно отраженного в волноводе.2. 1 ил. § (Л Занд(/р1/ющий ОМЛ1/ЛЬС ff/ /1t//H,C 6 Mftf/71/льс 8 7 сл ts9

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН

„,Я0„„128052 (gg y G 01 N 29/00

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

% 1- ?о и р с;

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3889598/25-28 (22) 29.04.85 (46) 30.12.86. Бюл. Ф 48 (71) ЛГУ им. А.А.Жданова (72) А.И.Недбай (53) 620.179.16(088.8) Закиру июль ьс 6 увс В пас 7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО делАЮ изОБРетений и ОтнРытий (56) Авторское свидетельство СССР

Ф 735989, кл. G 01 N 29/00, 1977.

Колесников А.Е. Ультразвуковые измерения. М.: Изд-во стандартов, 1970, с. 60-61. (54) СПОСОБ ОПРЕДЕЛЕНИЯ СКОРОСТИ

РАСПРОСТРАНЕНИЯ УЛЬТРАЗВУКОВЫХ КОЛЕБАНИЙ (57) Изобретение относится к области неразрушающего контроля. Целью изобретения является расширение области применения за счет контроля сред с большим поглощением. Для определения скорости С ультразвукового колебания измеряют время Т приема импульса, прошедшего акустическую ячейку, содержащую волноводы I и 2 и размещенный между ними образец 3 контролируемой среды, время

T приема импульса, однократно отраженного в волноводе 1 и прошедшего акустическую ячейку, и время Т приема импульса, прошедшего акустй— ческую ячейку и однократно отраженного в волноводе.2. 1 ил.

1 1280520

Изобретение относится к неразрушающему контролю и может быть использовано для контроля упругих свойств твердых и жидких средств с большим поглощением.

Целью изобретения является расширение области применения за счет контроля сред с большим поглощением.

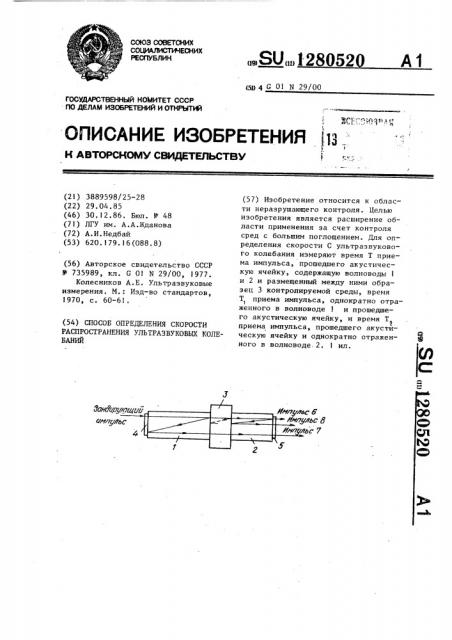

la чертеже представлена схема, иллюстрирующая распространение ультразвуковых импульсов в акустической ячейке.

Для предотвращения совпадения импульсов 6, 7 и 8 по времени приема волноводы 1 и 2 следует изготавливать различной длины. Например, 5 длины Г и Г соответственно волновог дов 1 и 2 могут быть выбраны иэ условия

На схеме изображены акустическая ячейка, содержащая первый и второй волноводы 1, 2 и размещенный между ними образец 3 контролируемой среды толщиной 1, излучающий ультразвуковой преобразователь 4 и приемный ультразвуковой преобразователь 5, контактирующие соответственно с первым и BTopbM волноводами 1 и 2. Позициями 6, 7 и 8 на чертеже обозначены соответственно прошедший акустическую ячейку импульс„ импульс одно15 кратно отраженный в первом волноводе

1 и прошедший акустическую ячейку) и импульс, прошедший акустическую ячейку и однократно отраженный во втором Болноводе 2.

Способ определения скорости рас» гространения ультразвуковых колебаний осуществляется следующим образом.

С помощью излучающего ультразвукового преобразователя 4 в волноводе возбуждают ультразвуковой импульс, который распространяется через образец 3 контролируемой среды и волновод 2, отражаясь при этом от плоскопараллельных границ волноводов. В

40 случае контропя сред с большим поглощением, когда эхо-импульсы в образце

3 не образуются. приемным ультразвуковым преобразователем 5 принимают прошедший аку< тическую ячейку импульс б, импульс 7, однократно отраженный в первом волноводе 1 и прошедший акустическую ячейку, и импульс 8, прошедший акустическую ячейку и однократно отраженный во второМ волноводе 2. Измеряют время Т приема импульса 6, время Т, приема импульса 7 и время Т приема импульса

8 и рассчитывают скорость распространения С ультразвуковых колебаний по формуле

3 С, Д . 1

Ег 2 С, где С, С вЂ” скорости ультразвуковых

1 колебаний в материалах соответственно волноводов 1 и 2.

В этом случае импульс. 8 будет принят раньше импульса 7.

Измерения временных интервалов

Т, Т, и Т могут быть произведены различными известными способами: прямым измерением интервалов времени, способом наложения изображения или синхрокольца.

Таким образом, предлагаемый способ определения скорости распространения ультразвуковых колебаний обладает более широкой областью применения за счет контроля сред с большим поглощением.

Ф о р м у л а и з о б р е т е н и я

Способ определения скорости распространения ультразвуковых колебаний, заключающийся в том, что возбуждают импульсы ультразвуковых колебаний в акустической ячейке, содержащей первый и второй волноводы и размещенный между ними образец контролируемои среды толщиной 1, принимают прошедший акустическую ячейку импульс и отраженные в первом и втором волноводах импульсы измеряют время Т приема прошедшего акустичес кую ячейку импульса, с учетом которого рассчитывают скорость распространения ультразвуковых колебаний, отличающийся тем, что, с целью расширения области применения эа счет контроля сред сбольшим поглощением, дополнительно измеряют время Т1 приема импульса бднократно отраженного в первом волноводе и прошедшего акустическую ячейку и время Тг приема импульса, прошедшего акустическую ячейку и однократно отраженного во втором волноводе, а скорость С распространения ультразвуковых колебаний рассчитывают по формуле

2f

С

4Т вЂ” Т вЂ” Т г
