№ 128054

Класс 21а, 18„

СССР р

Xhghklllщ

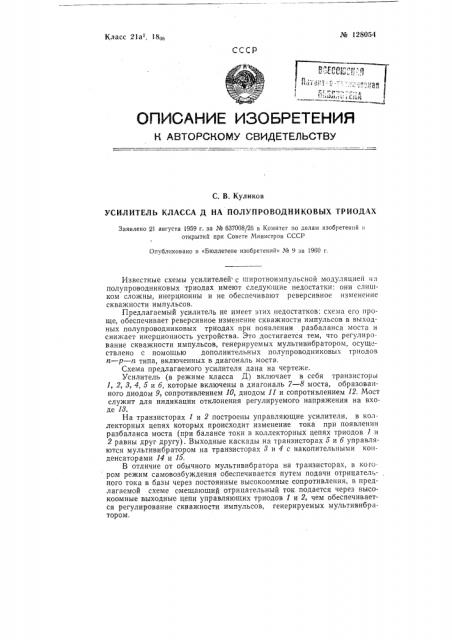

ОПИСАНИЕ ИЗО

БРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. В. Куликов

УСИЛИТЕЛЬ КЛАССА Д НА ПОЛУПРОВОДНИКОВЫХ ТРИОДАХ

Заявлено 21 августа 1969 r. за № 637008/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 9 за 1960 г.

Известные схемы усилителей с широтноимпульсной модуляцией нз полупроводниковых триодах имеют следующие недостатки: они слишком сложны, инерционны и не обеспечивают реверсивное изменение скважности импульсов, Предлагаемый усилитель не имеет этих недостатков: схема его проще, обеспечивает реверсивное изменение скважности импульсов в выходных полупроводниковых триодах при появлении разбаланса моста и снижает инерционность устройства. Это достигается тем, что регулирование скважности импульсов, генерируемых мультивибратором, осуществлено с помощью дополнительных полупроводниковых триодов и — р — и типа, включенных в диагональ моста.

Схема предлагаемого усилителя дана на чертеже.

Усилитель (в режиме класса Д) включает в себя транзисторы

1, 2, 8, 4, 5 и б, которые включены в диагональ 7 — 8 моста, образованного диодом 9, сопротивлением 10, диодом 11 и сопротивлением 12. Мост служит для индикации отклонения регулируемого напряжения на входе 18, На транзисторах 1 и 2 построены управляющие усилители, в коллекторных цепях которых происходит изменение тока при появлении разбаланса моста (при балансе токи в коллекторных цепях триодов 1 и

2 равны друг другу). Выходные каскады на транзисторах 5 и б управляются мультивибратором на транзисторах 8 и 4 с накопительными конденсаторами 14 и 15.

В отличие от обычного мультивибратора на транзисторах, в когором режим самовозбуждения обеспечивается путем подачи отрицательного тока в базы через постоянные высокоомные сопротивления, в предлагаемой схеме смещающии отрицательный ток подается через высокоомные выходные цепи управляющих триодов 1 и 2, чем обеспечивается регулирование скважности импульсов, генерируемых мультивибратором. № 128054

При появлении положительного или отрицательного разбаланса моста происходит изменение скважности импульсов. В зависимости от знака разбаланса происходит соответствующее увеличение положительного или отрицательного полупериода и тем самым обеспечивается реверс.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 87

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 3311

Подп. к печ. 12,IV-60 г.

Тираж 750 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Усилитель класса Д на полупроводниковых .триодах, о тл и ч а юшийся тем, что, с целью упрощения устройства, обеспечения реверсивности и снижения инерционности переключения выходных каскадов, к основаниям двух полупроводниковых триодов типа р — и — р, образующих мультивибратор, управляющий выходными каскадами, подключены коллекторы двух триодов типа и — р — и, включенные в диагональ измерительного моста.
