Устройство для измерения длительности импульсов

Устройство для измерения длительности импульсов

Иллюстрации

Показать все

Реферат



Изобретение относится к электроизмерительной технике и может быть использовано в измерительной аппаратуре различного назначения. Цель изобретения - повышение точности измерений. Согласно предложению осуществляют ликейное преобразование сигнала, несущего информацию об измеряемом интервале времени. Селектиру1 г ют по заданному уровню импульсы максимальной амплитуды и проводят измерение измерительного интервала времени . Перед линейным преобразованием входной сигнал разветвляют на N идентичных каналов, а после селекции в каждом канале выходные сигналы каналов пoдвepгaJoт логическому перемножению группами из N по М, где М - целая часть числа (0,5N+1), Результаты перемножения логически суммируют и используют результат суммирования в качестве измерительного интервала времени. Устройство содержит блок 2 линейного преобразования, амплитудный селектор 3 и измеритель временных интервалов. Введение N-1 каналов формирования, N элементов И 4.1-4.3, элемента ИЛИ 5 формирует измерительный интервал времени с усредненным положением фронта и спада, .что уменьшает случайную составляющую погрешности . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (so 4 С 04 F 10/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Q j

onvcasve изовр тКНИ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (2 1 ) 3861 820/24-2 1 (22) 04.03.85 (46) 30,12.86.Вюл. и - 48 (72) Э.А.Макрушевский (53) 681.317 (088.8) (56) Шляндин В.M. Цифровые измерительные устройства. Москва: Высшая школа, 1981, с.167, рис.3.28.

Мирский Г.Я. Радиоэлектронные измерения, М.: Энергия, 1975, с.481, рис.9.24а. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЛИТЕЛЬНОСТИ ИМПУЛЬСОВ (57) Изобретение относится к электроизмерительной технике и может быть использовано в измерительной аппаратуре различного назначения, Цель изобретения — повышение точности измерений. Согласно предложению осуществляют ли ейное преобразование сигнала, несущего информацию об измеряемом интервале времени. Селектиру.—

„„Я0„„1280564 Д 1 ют по заданному уровню импульсы мак— симальной амплитуды и проводят изме— рение измерительного интервала вре— мени. Перед линейным преобразованием входной сигнал разветвляют на N идентичных каналов, а после селекции в каждом канале выходные сигналы кана— лов подвергают логическому перемножению группами из N no Yi где М вЂ” целая часть числа (0,5N+1). Результа.— ты перемножения логически суммируют и используют результат суммирования в качестве измерительного интервала времени. Устройство содержит блок 2 линейного преобразования, амплитудный селектор 3 и измеритель временных интервалов, Введение N-1 каналов формирования, И элементов И 4.1-4.3, элемента ИЛИ 5 формирует измерительный интервал времени с усредненным положением фронта и спада,,что уменьшает случайную составляющую погрешности. 1 ил.

) 280564

Составитель Шишкин

Техред Н. Глущенко

Корректор Г.Решетник

Редактор И.Рыбченко

Заказ 7064/51

Тираж 398

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)13035, Москва, Ж-35, Раушская наб., д,4/5

Подписное.Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

Изобретение относится к импульсной технике и может быть использовано при измерении длительности импульсов на заданном уровне.

Целью изобретения является повы- 5 шение точности измерения.

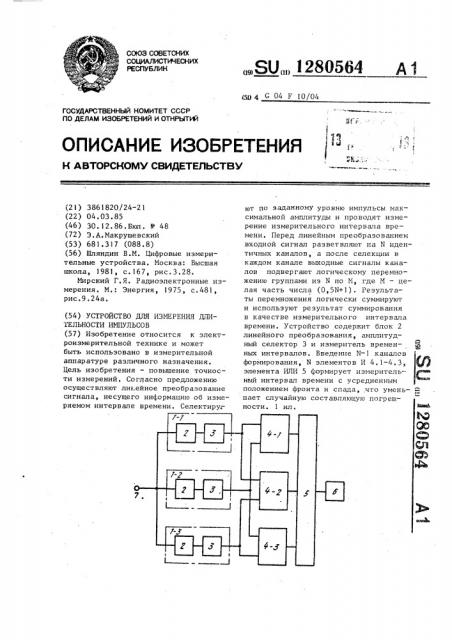

На чертеже приведена структурная схема устройства для измерения длительности импульсов.

Устройство содержит N каналов

1.1, 1.2, 1.3 формирования импульсов (например, N=3), в состав каждого из которых входят последовательно соединенные входной блок 2 линейного преобразования и амплитудный

t5 селектор 3, К = С элементов И 4.1, 4 ° 2, 4.3, элемент ИЛИ 5 и измеритель

6 временных интервалов, причем входы каждого из каналов формирования соединены с входной шиной 7 устройства, а выходы сгруппированы в 3 групI пы: выход канала 1,1 соединен с вхо.дами элементов И 4.1, 4.2, выход канала 1.2 — с входами элементов 4.1 и 4,3, выход канала 1 ° 3 — с входами элементов И 4.2 и 4.3; выходы элементов И 4.1-4.3 подключены к входам элемента ИЛИ 5, выход которого соединен с входом измерителя 6 временных интервалов.

Устройство работает следующим .образом.

Входной импульс в каждом канале

1 формирования подвергается линейному преобразованию в блоке 2. Амплитудный селектор (например, компаратор) 3 формирует по заданному уровню из линейно преобразованного импульса временной интервал, ограниченный фронтом и срезом входного импульса. Элементы И 4 формируют импульсы, длительность которых определяется взаимным расположением фрОнтов и срезов сигналов в каждой из К групп, а элемент ИЛИ 5 выделяет измерительный импульс, фронты и срезы которого расположены в середине общей совокупности из N импульсов. Измеритель 6 временных интервалов измеряет длительность импульса, сформированного элементом ИЛИ 5, формула изобретения

Устройство для измерения длительности импульсов, содержащее входную шину, подключенную к входу канала формирования, состоящего из последовательно соединенных блока линейного преобразования и амплитудного селектора, и измеритель временных интервалов, о т л и ч а ю щ е е с я тем, что, с целью повышения трчности измерения длительности импульса, в него дополнительно введены N элементов И, элемент ИЛИ и N-1 каналов формирования, причем входы N-1 каналов формирования подключены к входной шине, а выходы N каналов формирования соединены с соответствующими входами N элементов И, выходы которых подключены к входам элемента

ИЛИ, выход которого соединен с входом измерителя интервалов.
