Реферат



Изобретение относится к области автоматики и вычислительной техники. Целью изобретения является упрощение модуля. Модуль содержит одиннадцать злементов ИЛИ, двадцать один элемент И, одиннадцать входов и один выход. Устройство реализует все бесповторные логические функции из семи и менее букв, представленные в дизъюнктивной нормальной форме (ДНФ). Настройка устройства осуществляется путем фиксации входов константами О и 1, что позволяет настраивать модуль на реализацию этого класса формул путем использования ПЗУ. При равной доступности прямых и инверсных выходов источников информации и возможности отождествления входов устройства оно позволяет реализовать также и произвольные (в том числе и повторные) ДНФ из семи и менее букв. Многофункциональный модуль может быть использован для построения систем логического управления промышленной автоматизации . 1 ил.,2 табл. i (Л С ю 00 Од о

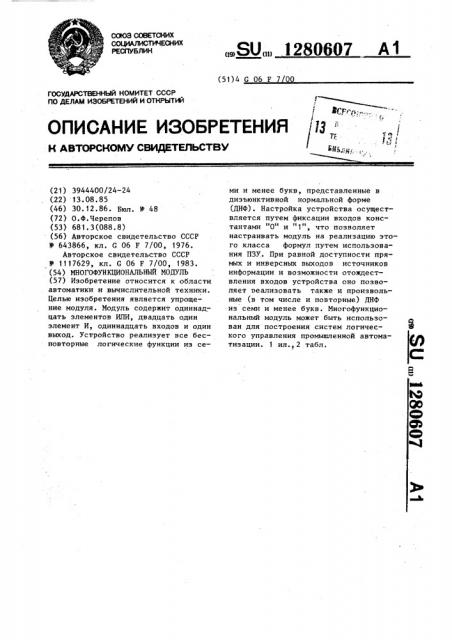

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 С 06 F

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ зс,.;;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13 „

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЙЩ г;ц

Г (21) 3944400/24-24 (22) 13.08.85 (46) 30.12.86. Вюл, Ф 48 (72) О.Ф.Черепов (53) 681.3(088.8) (56) Авторское свидетельство СССР

У 643866, кл. С 06 F 7/00, 1976.

Авторское свидетельство СССР

У 1117629, кл. G 06 F 7/00, 1983. (54) МНОГОФУНКЦИОНАЛЬНЫЙ МОДУЛЬ (57) Изобретение относится к области автоматики и вычислительной техники.

Целью изобретения является упрощение модуля. Модуль содержит одиннадцать элементов ИЛИ, двадцать один элемент И, одиннадцать входов и один выход. Устройство реализует все бесповторные логические функции из се„„SU„„1280607 А1 ми и менее букв, представленные в дизъюнктивной нормальной форме (ДНФ). Настройка устройства осуществляется путем фиксации входов константами "0" и "1", что позволяет настраивать модуль на реализацию этого класса формул путем использования ПЗУ. При равной доступности прямых и инверсных выходов источников информации и возможности отождествления входов устройства оно позволяет реализовать также и IIpoH9BoJIb ные (в том числе и повторные) ДНФ из семи и менее букв. Многофункциональный модуль может быть использован для построения систем логического управления промышленной автоматизации. 1 ил. 2 табл.

С: с

Ью

М

QO

4Р

©

4й) 3

Структура устройства описывается булевой функцией одиннадцати переменных <р (x,, х,..., х „) ((((x,

5 Ч XgV XgV Х7) Х<<) Ч (Х4 Ч Х9) Х<Х

Х9 Ч Х4Х Х9 V Х Х (ХУ V Х5)Х<< Ч Х4

Х (Х1 V Х8) V Xyx<< V ((Х9Х9 V X(Xg

Х4 V Х4Х5Х4) Хв V (Х<Х7 V Х<Х4 Ч !

О

Хух4Ч Х7) Ху) Хю Ч Х(х хуХ4ХХ(Х9Ч

Х4(х7 ч хе) ).

В табл. приведены пятнадцать комбинаций значений настроечных сигналов х,х,х „, и х„, с по<<ощью которых реализуются все пятнадцать представителей типов бесповторных

ДНФ из семи букв. устройство реализует также путем настройки любую бесповторную ДНФ из шести букв (табл. 2)

Т а б л и ц а 1

1280607

Настройка

Бесповторная ДНФ

Тип бесповторной ДНФ.

xe= О, х О, х<д О, х« =О 7

Х <Х Х9Х4Х Х6 Ч Х7 х=1, х 0 х9- О, х,о — О, 6+1

5+2

Х<Х Х9Х4Х Ч Х Хт

5+1+1

Х Х Х Х X V Х V Х

Х8 — Оь

X7 — Оj х =О х<=1 э «

4+3

X X X X V X X X 7

Х9 Оэ

4+2+1

4+1+1+1

Х<Х Х1Х4 V ХУХ6 V Х7 х О, х=О, 3+3+1

ХХХ VXXXVX7

Х<Х Xъ V Х4Х5 V Х Х7

3+2+2

3+2+1+1

3+1+1+1+1

Х Х Х9 Ч Х4 Ч Х9 Ч Х х„= О, х = 1, х, = 1, хн = О 2+2+2+1

2+2+!+1+1

2+1+1+1+1+1 хв- 1, х,— 1, Х„- 1, х„1 1+1+1+1+1+1+1

Изобретение относится к вычислительной технике и автоматике, предназначено для реализации путем настройки всех логических формул из семи и менее букв, представленных в дизъюнктив«ой нормальной форме (ДНФ) и может быть использовано, например, для реализации логических функций в системе логического управления радиопередающим устройством.

Цель изобретения — упрощение модуля.

На чертеже изображена схема многофункционального модуля.

Модуль содержит входы 1-11 (х< соответствует входу 1, Х7 — входу

2 и т.д.), элементы ИЛИ 12-22, элементы И 23-43, выход 44 модуля.

x=1 x-=0 x=1 õ=0

Я t 9 t )4 Ф <<

Х< Х Х9Х4 Ч Х 9 Ч Х4 Ч Х7

ХХХ ЧХХ ЧХ VX7

Х Хх Ч ХЪХ4 Ч Х9Х Ч Х7

Х Х V Х Х4 V Х V Х V Х

Х Х V ХхЧ Х4 V Xgv X4V Х7

Х VXVXVX VXVXVX7 х

3 1280607

При этом, как и для случая получения бесповоротных ДНФ из.семи букв, в устройстве выделяются соответствующие настроечные входы.Из табл. 1 следует, что настроечными являются входы 8-11, а из табл. 2 — входы

7-11.

Возможность вьщелить в устройст . ве настроечные входы и реализации настройки подачей на эти входы констант "0" и "1" позволяет использовать постоянное запоминающее устройство для настройки модуля. о

Таблица2

Бесповторная ДНФ

Настройка

Тип бесповторной ДНФ

1 х8 0» х О х 0»х 0 6 х1=

Х Х Х9Х4Х Х6

1 х =Ох =О 5+1

° о» и

1, х = О, х =

x x x x x v x х

X X X X V X X 2. » х=О,х 1,x,=0,х,=0,х„=o 4+2 х = О, х О, х9= О, х„=1, хи = 1 4+1+1

ХХХХ VX9VX

1 2. » 4

1 х = 0 х = 1 х = О 3+3

9» iO х 0 х =

Х, Х Х 9 17 Х Х Х

xxxvxx чх х = 1 х = О х = 1 х = О х = 1 3+2+!

7» 5» 9» !0» я х О,х 1,х — О, х-1, х — 1 3+1+1 х»х X9v х v x v х, » х = О х = О х = 1 х = 1 х = О 2+2+2

3» 9» <о» п х х ч х 1х4ч х5xб х =1 х = 0 2+2+1+1

10» н

Х = 0» Х = 1» Х9= 1

Х|Х ч Х Х ч Ху ч Хб х„, = 1,хн = 1 2+1+1+1+1 х 0» х8 0» Х9 хх vx чх чх. чх х — О, х — 1, х — 1, х — 1,х — 1 1+1+1+1+1+1 х v х, v х ч x4 v х ч ха

Предлагаемый модуль при равной доступности прямых и инверсных выходов источника информации и возможности отождествления входов устройства позволяет реализовать также и про-4> извольные (в том числе и повторые)

ДНФ из семи и менее букв.

Пример. Реализация повторной

ДНФ из шести букв P = у,у .ч у, у9 v у» у 9 с помощью ус ройст а. 50

При настройке х7= О, х = О, х = 1, х» = 1, х„ = О устройство реализует формулу: » х 1х; v X„X v х х е При х,= у, » xa= yg» Х9 у1» х9 у7» х =

= y »хб y> yc poAcTao реализует заданную формулу.

Формула изобретения

Многофункциональный модуль, содержащий элементы И, ИЛИ, причем первый и второй входы модуля соединены с первым и вторым входами первого элемента ИЛИ, выход которого соединен с первым входом первого элемента И, выход которого соединен с первым входом второго элемента ИЛИ, второй вход которого соединен с третьим входом модуля, выход второго элемента

ИЛИ соединен с первым входом второго элемента И, выход которого соединен с первым входом третьего элемента ИЛИ, второй вход которого соединен с четвертым входом модуля» пятый и шестой входы которого соединены с вторыми входами первого и второго элементов И соответственно, выход третьего элемента ИЛИ соединен с первым входом третьего элемента

И, второй вход которого соединен с

1280607 седьмым входом модуля, восьмой вход которого соединен с первым входом четвертого элемента И, второй вход которого соединен с выходом четвертого элемента ИЛИ, первый вход ко- 5 торого соединен с выходом третьего элемента И, выход четвертого элемента

И соединен с первым входом пятого элемента ИЛИ, второй вход которого соединен с выходом пятого элемента

И, первый вход которого соединен с выходом шестого элемента ИЛИ, первый вход которого соединен с выходом шестого элемента И, первый вход которого соединен с пятым входом модуля и первым входом седьмого элемента ИЛИ, выход которого соединен с первым входом седьмого элемента И, выход которого соединен с первым входом восьмого элемента ИЛИ, выход которого соединен с первым входом восьмого элемента И, второй вход которого соединен с четвертым входом модуля, а выход восьмого элемента И соединен с третьим входом пятого элемента ИЛИ, четвертый вход которого соединен с выходом девятого элемента И, первый вход которого соединен с девятым входом модуля и первым входом девятого элемента ИЛИ, второй вход которого соединен с выходом десятого элемента И, первый вход которого соединен с десятым входом модуля, одиннадцатый вход которого соединен с входом седьмого элемента И, 35 выход девятого элемента ИЛИ соединен с первым входом одиннадцатого элемента И, выход которого соединен с вторым входом шестого элемента ИЛИ, второй вход одиннадцатого элемента

И соединен с шестым входом модуля, седьмой вход которого соединен с вторым входом пятого элемента И,выход пятого элемента ИЛИ является выходом модуля, отличающийся тем, что,с целью упрощения, первый и второй входы модуля соединены с пер. вым и вторым входами двенадцатого элемента И, выход которого соединен с первым входом тринадцатого элемен50 та И, второй вход которого соединен с третьим входом модуля, четвертый вход которого соединен с первым входом четырнадцатого элемента И, выход которого соединен с первым входом пятнадцатого элемента И, выход которого соединен с вторым входом четвертого элемента ИЛИ, третий вход которого соединен с выходом шестнадцатого элемента И, первый вход которого соединен с четвертым входом модуля, а второй и третий входы шестнадцатого элемента И соединены с шестым и десятым входами модуля и первым и вторым входами десятого элемента ИЛИ, выход которого соединен с первым входом семнадцатого элемента

И, второй вход которого соединен с

I выходом тринадцатого элемента И и первым входом одиннадцатого элемен та ИЛИ, второй вход которого соединен с выходом восемнадцатого элемента И, первый и второй входы которого соединены с четвертым и шестым входами модуля, девятый вход которого соединен с вторым входом седьмого элемента ИЛИ, выход которого соединен с вторым входом пятнадцатого элемента И и первым входом девятнадцатого элемента И, второй вход которого соединен с шестым входом модуля и вторым входом восьмого элемента

ИЛИ, второй вход девятого элемента

И соединен с пятым входом модуля и первым входом двадцатого элемента И, второй вход которого соединен с десятым входом модуля и первым входом двадцать первого элемента И, выход . которого соединен с третьим входом одиннадцатого элемента ИЛИ, выход которого соединен с вторым входом шестого элемента И, третий и четвертый входы восьмого элемента И соединены с выходами десятого и двенадцатого элементов И, третий и четвертый входы девятого элемента ИЛИ соединены с выходами двенадцатого и четырнадцатого элементов И, выход семнадцатого элемента И соединен с четвертым входом четвертого элемента ИЛИ, девятый вход модуля соединен с третьим входом третьего элемента ИЛИ, четвертый вход которого соединен с одиннадцатым входом модуля, вторым входом четырнадцатого элемента И и третьим входом девятнадцатого элемента И, выход которого соединен с пятым входом пятого элемента ИЛИ,второй вход десятого элемента И соединен с треть-. им входом модуля, десятый вход которого соединен с третьим входом второго элемента ИЛИ, пятый вход третьего элемента ИЛИ соединен с выходом двадцатого элемента И, второй вход двадцать первого элемента И .соединен с выходом четырнадцатого элемента И.

1280607
