Реферат



Я 12810

Класс 69, 20

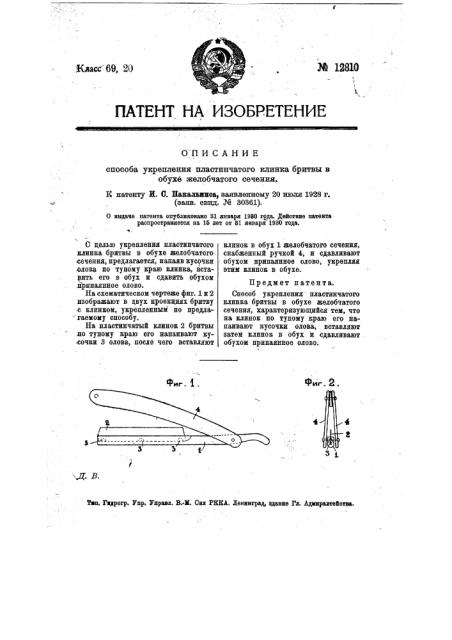

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа укрепления пластинчатого клинка бритвы в обухе желобчатого сечения.

К иатвнту И. С. Пакалъмиеа, заявленному 20 июля 1928 г. (заяв, свид. № 30361).

0 выдаче патента опубликовано 81 января 1980 года. Действие патента распространяется на 1б лет от 81 января 1930 года.

Фиг. 1.

Фиг. 2.

Тип. Рилрогр. Упр. Управл. В.-М, Сил РККА. Ленинград, едание Гл. Адмиралтейства.

С целью укрепления пластинчатого клинка бритвы в обухе желобчатого. сечения, предлагается, напаяв кусочки олова по тупому краю клинка, вставить его в обух и сдавить обухом припаянное олово.

На схематическом чертеже фиг. 1 и 2 изображают в двух проекциях бритву с клинком, укрепленным по предла .гаемому способу.

На пластинчатый клинок 2 бритвы ло тупому краю его напаивают кусочки 3 олова, после чего вставляют клинок в обух 1 желобчатого сечения, снабженный ручкой 4, и сдавливают обухом припаянное олово, укрепляя этим клинок в обухе.

Предмет патента.

Способ укрепления иластинчатого клинка бритвы в обухе желобчатого сечения, характеризующийся тем, что на клинок по тупому краю его напаивают кусочки олова, вставляют затем клинок в обух и сдавливают обухом припаянное олово.
