Класс 30е, 14,Яо 1$81jо

СССР

L

I и

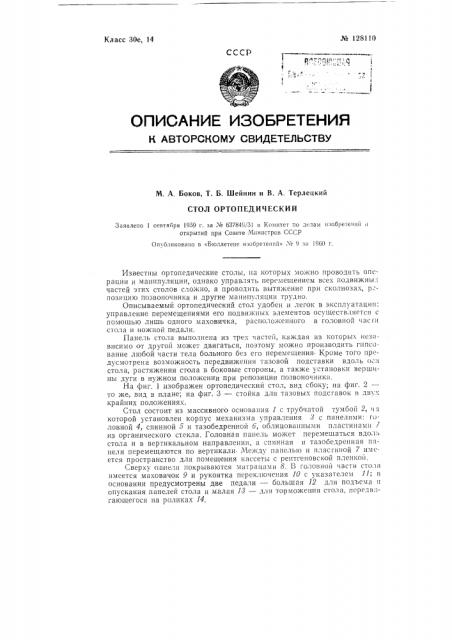

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. А, Боков, T. Б. Шейнин и В. А. Терлецкий

СТОЛ ОРТОПЕДИЧЕСКИЙ

Заявлено 1 сентяоря 1959 г. за ¹ 637849j31 в 1(огяитет по делана изобретений открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 9 за 1960 г, Известны ортопедические столы, ца которых х1о>кно проводить оп»рации и манипуляции, однако управлять персмешением всех подвижны.:; частей этих столов сложно, а проводить вытяжение при сколиозях, р-позицию позвоночника и другие манипуляции трудно.

Описываемый ортопедический стол удобен и легок в эксплуатации: управление перемещениями его подвижных элементов осуществляется с помогцью лишь одного маховичка, расположенного в головной часги стола и ножной педали.

Панель стола выполнена из трех частей, каждая из которых независимо от другой может двигаться, поэтому можно производить гнпсование любои части тела больного без его перемещения Кроме того пр-.дусмотрена возможность передвижения тазовой подставки вдоль o»и стола, растяжения стола в боковые стороны, а также установки вершины дуги в нужном положении при репозиции позвоночника, На фиг. 1 изображен ортопедический стол, вид сбоку; на фиг. 2 —— то же, вид в плане; на фиг. 3 — стойка для тазовых подставок в дву.;. кр а и них п олож ения х.

Стол состоит из массивного основания 1 с трубчатой тумбой 2, tI3 которой установлен корпус механизма управления о с панелями: головной 4, спинной 5 и тазобедренной 6, облицованными пластинами 7 из органического стекла. Головная панель может перемещаться вдол стола и в вертикальном направлении, а спинная и тазооедренная панели перемещаются по вертикали Между панелью и плясгиной 7 имеется пространство для помещения кассеты с рентгеновской пленкой.

Сверху па нели покрываются матрацами 8. В головной части стола имеется маховичок 9 и рукоятка переключения 10 с указателем 11; в основании предусмотрены две педали — большая 12 для подъема и опускания панелеи стола и малая 13 — для торможения стола, передвигающегося на роликах 14.

¹ 128110

Стол снабжен различными принадлежностями — приспособлением для вытяжения нижних конечностей 15, тазовой подставкой 1б, которая может передвигаться вдоль оси стола и фиксироваться в заданном положении, приспособлением для боковых вытяжений 17, стойкой для репозиции позвоночника 18 с перемещающимся упором и другими приспособлениями. Перемещения панелей стола производятся путем вращения маховичка 9, связанного с приводным механизмом, при определенных положениях рукоятки переключения 10 соответственно ооозначениям указателя 11.

Предмет изобр етения

1. Стол ортопедический с механическим управлением, состоящий из основания, тумбы, панелей и навесных приспособлений, о т л и ч а юшийся тем, что, в целях создания удобств и легкости в эксплуатации, управление перемещениями его подвижных элементов осуществляется при помощи расположенных в головной части стола одного маховичка с рукояткой переключения и ножной педали

2. Стол по п. 1, о тл и ч а ю шийся тем, что, в целях обеспечения возможности гипсования любой части тела больного без его перемещения, предусмотрены три панели с независимым движением.

3. Стол по пп. 1 — 2, отличающийся тем, что, в целях обеспечения возможности точной установки стойки для тазовых подставок с упором для промежности, стойка может передвигаться вдоль оси стола и фиксироваться в заданном положении.

4 Стол по пп. 1, 2, 3, о тл ич а ю щи и с я тем, что, в целях получения возможности проведения вытяжения при сколиозах, предусмотрены приспособления для растяжения стола в боковые стороны.

5. Стол по пп. 1, 2, 3, 4, о тл и ч а ю шийся тем, что, в целях установки вершины дуги при репозиции позвоночника в нужном положении, предусмотрена подставка с перемещающимся упором. № 128110
