Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к кормораздатчикам стебельчатых кормов.

Цель изобретения — упрощение эксплуатации.

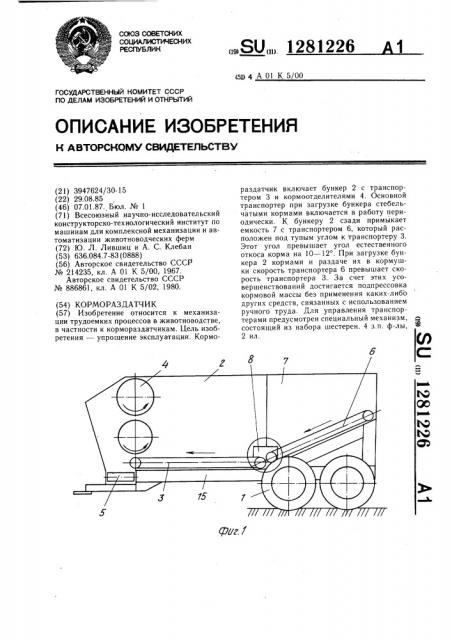

На фиг. 1 схематично изображен кормораздатчик, общий вид; на фиг. 2 — кинематическая схема механизма управления.

Кор мор аздатчий содержит снабженный колесной ходовой частью 1 прямоугольный бункер 2 с днищем в виде основного транспортера 3, на выходе которого размещены кормоотделители 4 и выгрузной транспортер 5. Кормораздатчик снабжен приспособлением для подпрессовки корма, выполненным в виде дополнительного транспортера 6, расположенного в емкости 7 у заднего конца основного транспортера под тупым углом к нему, причем этот угол превышает угол естественного откоса корма на 10—

12 . Смежные валы транспортеров 3 и 6 сблокированы между собой посредством механизма 8 управления. Последний выполнен в виде взаимодействующих между собой неподвижного блока 9 шестерен и подвижного блока 10 шестерен, связа н н ых посредством соответственно муфт 11 и 12 с валами транспортеров 3 и 6. Механизм управления обеспечивает транспортеру 6 скорость большую, чем скорость транспортера 3. Перемещение блока 10 шестерен осуществляется приводом в виде двуплечего рычага 13, связанного с гидроцилиндром 14, сообщенным с гидросистемой трактора. Задний торец бункера 2 выполнен открытым. Емкость 7 имеет форму усеченной пирамиды, расположенной наклонно в вертикальной плоскости и имеющей открытые верхнюю стенку и большее основание, примыкающее к открытому торцу бункера. Ходовая часть 1 смонтирована под емкостью, а днище бункера размещено на уровне между верхней кромкой колес ходовой части и их центром. Бункер и емкость закреплены на общей раме 15.

Кормораздатчик работает следующим образом.

Вначале стебельчатые корма загружаются в бункер 2, при этом постоянно работает дополнительный транспортер 6, а основной транспортер 3 периодически включается в работу механизмом 8 управления изменением положения подвижного блока 10 шестерен относительно блока 9. За счет разности скоростей валов транспортера достигается и уплотнение кормовой массы. После

45 заполнения бункера и емкости 7 транспортеры отключаются и загруженный кормораздатчик транспортирует к месту выгрузки корма. Во время выгрузки одновременно работают два транспортера 3 и 6, которые перемещают кормовую массу в сторону кормоотделителей 4 и далее на выгрузной транспортер 5, при этом дополнительный транспортер обеспечивает постоянную подпрессовку корма, находящегося на основном транспортере, с необходимым увеличением загрузки кормоотделителей.! . Кормораздатчик, включающий снабженный колесной ходовой частью бункер с днищем в виде основного транспортера, на выходе которого размещены кормоотделители, и приспособление для подпрессовки корма, отличающийся тем, что, с целью упрощения эксплуатации, приспособление для подпрессовки корма выполнено в виде допол нительного транспортера, расположенного в емкости у заднего конца основного транспортера под тупым углом к нему, превышающим угол естественного откоса корма на 10 — 12, при этом скорость дополнительного транспортера превышает скорость основного транспортера.

2. Кор мор аздатчик по п. 1, отличающийся тем, что задний торец бункера выполнен открытым, а емкость имеет форму усеченной пирамиды, расположенной наклонно в вертикальной плоскости и имеющей открытые верхнюю стенку и большее основание, примыкающее к упомянутому торцу бункера.

3. Кормораздатчик по и. 2, отличающийся тем, что ходовая часть смонтирована под емкостью, а днище бункера размещено на уровне между верхней кромкой колес ходовой части и их центром.

4. Кормораздатчик по п. 1, отличающийся тем, что основной и дополнительный транспортеры сблокированы между собой механизмом управления, выполненным в виде взаимодействующих между собой неподвижного и подвижного блока шестерен, связанных посредством муфт с соответствующими ведущими валами упомянутых транспортеров.

5. Кормораздатчик по п. 4, отличающийся тем, что подвижный блок шестерен выполнен с приводом в виде двуплечего рычага связанного с гидроцилиндром.

1281226
