Штамп для осадки заготовок

Штамп для осадки заготовок

Иллюстрации

Показать все

Реферат



Изобретение касается обработки металлов давлением, а именно конструкций штампов для осадки заготовок . Цель изобретения - улучшение условий обслуживания. Для этого фиксаторы для заготовки установлены на нижней половине штампа с возможностью поворота от клинового толкателя , закрепленного на верхней половине штампа. При подъеме верхней половины штампа фиксаторы приводятся в исходное положение пружинами кручения . 4 ил.

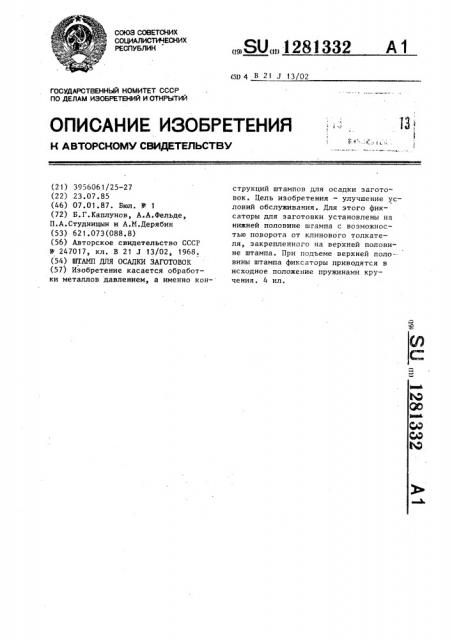

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1281332 а!1 4 В 2! J 13/02

13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblT!4A (21) 3956061/25-27 (22) 23.07.85 (46) 07.01.87. Бюл. У 1 (72) Б.Г.Каплунов, А.А.Фельде, П.А.Студницын и А.М.Дерябин (53) 621.073(088.8) (56) Авторское свидетельство СССР !! 247017, кл. В 21 J 13/02, 1968. (54) ШТАМП ДЛЯ ОСАДКИ ЗАГОТОВОК (57) Изобретение касается обработки металлов давлением, а именно конструкций штампов для осадки заготовок. Цель изобретения — улучшение условий обслуживания. Для этого фиксаторы для заготовки установлены на нижней половине штампа с возможностью поворота от клинового толкателя, закрепленного на верхней половине штампа. При подъеме верхней половины штампа фиксаторы приводятся в исходное положение пружинами кручения. 4 ил.

12813

Изобретение относится к обработке металлов давлением, а именно к штампам для осадки заготовок, и может быть применено во всех отраслях машиностроения. 5

Цепь изобретения — улучшение условий обслуживания.

На фиг. 1 представлен штамп в период деформирования заготовки, на фиг, 2 — то же, вид сбоку, на фиг:

3 — нижняя половина штампа, вид сверху, на фиг, ч — разрез А-A на фиг.2.

Штамп для осадки заготовок состоит иэ верхней 1 и нижней 2 половин, 2

1 двух поворотных фиксаторов 3, установленных на осях 4, закрепленных нэ нижней половине 2 штампа. Пружины 5 кручения прижимают фиксаторы к упорным болтам 6. Елиновой толкатель 7 установлен на верхней половине 1 штам«а,. фиксаторы имеют также ориентир ю-щие элементы 8»

Штамп работает следующим образом.

При верхнем положении штампа (фиг„ 2) заготовку 9 устанавливают в г.ространстве, образованном ориентирующими элементами 8 поворотнь.х фиксаторов 3. Нижним торцом заготовка фиксируется в нижней половине 2 штам3О па. Такии сбразом достигается вертикальная ориечтапия оси заготовки 9:

32 2

По мере хода верхней половины 1 штампа вниз до момента касания ее загото. = ки 9 и в начальный момент деформирования поворотные фиксаторы 3 сохраняют исходное положение. Затем клика- вой толкатель 7 выводит фиксаторы 3 из рабочей зоны штампа (фиг. 4). Верхняя половина 1 штампа деформирует заготовку 9 на требуемую высоту, Х1ри подъеме верхней половины 1 штампа поворотные фиксаторы 3 приводятся в исходное положение пружинами 5. Осаженную заготовку 9 удаляют иэ-под ориентирующих элементов 8.

Формула изобретения

Штамп для осадки заготовок, содержащий верхнюю и нижнюю половины со смонтированными на них пуансоном и матрицей,. подпружиненные поворотные фиксаторы для заготовки, о т л и—

R N;ä H и с я тем чч о t пельш улучшения условий обслуживания, он снабжен клиновым толкателем, раэмещенньм на верхней половине штампа с возможностью взаимодействия с фик-саторами, а последние установлены на нижней половине штампа с возможностью поворота в плоскости, перпендикулярной вертикальной оси симметрии штампа.

1281332

1281332
