СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SUÄÄ 1281484 (58 4 В 65 G 27 00

/ 3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ (21) 3889401/27-03 (22) 26.04.85 (46) 07.0!.87. Бюл. № 1 (72) В. П. Савченко, В. А. Лобачев и П. И. Ларин (53) 621.867.157 (088.8) (56) Спиваковский О. А., Гончаревич И. Ф.

Вибрационные конвейеры, питатели и вспомогательные устройства. — М.: Машинострое. ние, 1972, с. 239.

Патент ФРГ № 1141225, кл. 81 е 51, опублик. 1968. (54) (57) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ

СЫПУЧЕГО МАТЕРИАЛА, содержащее установленный под бункером перпендикулярно его оси вибрационный питатель с лотком, выполненным с расположенным с одного торца выпускным окном и вибровозбудителем с направленным действием возмущающей силы, отличающеесч тем, что, с целью повышения производительности, лоток имеет дополнительное выпускное окно, расположенное с другого торца лотка, при этом последний установлен симметрично относительно оси бункера, а вибровозбудитель расположен ниже центра масс лотка, при этом возмущающая сила вибровозбудителя направлена горизонтально.!

281484

Поставите.lb Е. Артемьев

Редактор Н. Рогулич 1 екред И. Верее Корректор В. Бутяга

Заказ 7! 65, 5 Тираж 776 11одписное

ВНИИГ!И Г осударствснного комитета C(С!з IIO дедагя изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раугнская иаб., д. 4/5

Производственно-полиграфическое ирсдириятие. г. Ужгород, угк Проектная, 4

Изобретение относится к подъемно-транспортному машиностроению, а именно к устройствам для выгрузки сыпучего материала из бункера, и может быть использовано в горно-рудной, металлургической, химической, строительной и других отраслях промышленности.

Цель изобретения — повышение производител ьности устройства.

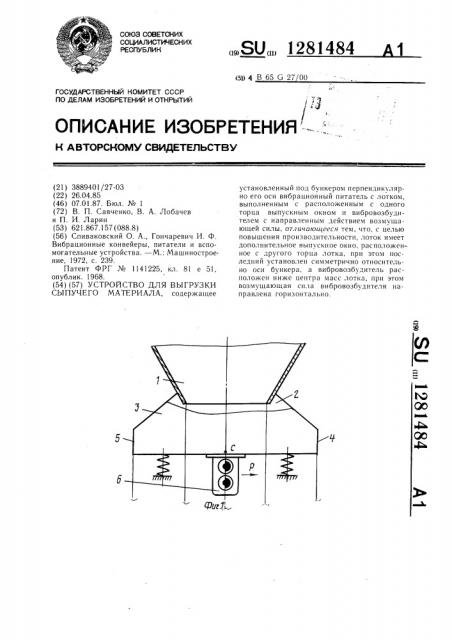

На фиг. 1 изображена конструктивная схема устройства; на фиг. 2 — схема рас- ip пределения амплитуд по длине лотка питател я.

Устройство содержит установленный под бункером 1 вибрационный питатель 2, лоток

3 которого выполнен с расположенными по его торцам выпускными окнами 4 и 5 и расположен симметрично относительно оси бункера 1. На днище лотка 3 ниже его центра масс С закреплен вибровозбудитель 6 с направленным горизонтально возмущаю!цим усилием.

Устройство работает следующим образом.

Лотку 3 вибровозбудитель 6 с горизонтально направленной вынуждающей силой P сообщает горизонтальные и поворотные вокруг центра масс С лотка колебания.

Горизонтальная составляющая амплитуды Аг постоянна по всей длине лотка. Вертикальная составляюгцая амплитудыы Ab в центре масс равна нулю и возрастает по мере удале- ния от него, достигая максимального значения на разгрузочных концах лота. Результирующая амплитуда А (сумма А, и Ab) также возрастает за счет увеличения Аа. Выгружаемый из бункера 1 сыпучий материал попадает в загрузочную зону питателя, расположенную под выходным отверстием бункера, и под действием колебаний с нарастающей скоростью перемещается к разгрузочным зонам питателя — выпускным окном 4 и 5, расположенным по обе стороны от загрузочной зоны.

3а период колебаний вибрационный питатель обеспечивает симметричные колебания относительно центра масс, и, следовательно, условия транспортирования материала из загрузочной зоны к разгрузочным зонам лотка по обе его стороны. Тем самым исключается застой материала в загрузочной зоне и улучшаются условия его перемещения, что приводит к устойчивому истечению материала из бункера и росту производительности питателя.
