Реферат



Изобретение, относится к устройствам для распьшивания жидкостей и м.б. использовано в. кондиционерах и оросительных устройствах пьшеподавления. Изобретение позволяет повысить экономичность путем расширения диапазона регулирования производительности . При введении в закрученный поток (П) жидкости вьшолненного с косьп-i срезом на торце турбулизатора (т) 4 уменьшается тангенциальная и увеличивается осевая скорости П.В результате взаимодействия с П в полости Т возбуждаются акустические колебания (АК) способствующие увеличению степени дробления жидкости„ Интенсивные АК компенсируют снижение эффективности работы форсунки, происходящее при уменьшении тангенциальной скорости П. Для увеличения интенсивности АК увеличивают чувствительность резонатора, образованного в полости Т. При этом изменяют угол поворота Т вокруг его оси и настраивают резонатор на частоту, кратную частоте срывающихся с Т 4 вихрей, изменяя положение поршня 5„ 2 ил„ i СЛ С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСГ1УБЛИН (51) 4 F 23 D 11/04

В(Т".

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3937780/24-06 (22) 01,08.85 (46) 07.01.87„ Бюл. У 1 (71) 10жный филиал Всесоюзного теплотехнического института им.Ф.Э. Дзержинского (72) А.А. Бородин и В,Г, Тыкулов (53) 662.951.2(088.8) (56) Авторское свидетельство СССР

И - 853291, кл. F 23 D 11/04, 1981„ (54) ФОРСУНКА (57) Изобретение. относится к устройствам для распыливания жидкостей и м.б. использовано в кондиционерах и оросительных устройствах пылеподавления. Изобретение позволяет повысить экономичность путем расширения диапазона регулирования производительности. При введении в закручен„„SU„„1281820 А1 ный поток (П) жидкости выполненного с косым срезом на торце турбулизатора (T) 4 уменьшается тангенциальная и увеличивается осевая скорости П.В результате взаимодействия с П в полости Т возбуждаются акустические колебания (АК) способствующие увеличению степени дробления жидкости.

Интенсивные АК компенсируют снижение эффективности работы форсунки, происходящее при уменьшении тангенциальной скорости П. Для увеличения интенсивности АК увеличивают чувствительность резонатора, образованного в полости Т. При этом изменяют угол поворота Т вокруг его оси и настраивают резонатор на частоту, кратную частоте срывающихся с T 4 вихрей, изменяя положение поршня 5. 2 ил.

1281820

Изобретение относится к устройствам, предназначенным для распыливания жидкостей и может быть использовано в форсуночных кондиционерах и оросительных устройствах пылеподав.— 5 ления.

Целью изобретения является повышение экономичности путем расширения диапазона регулирования производительности.

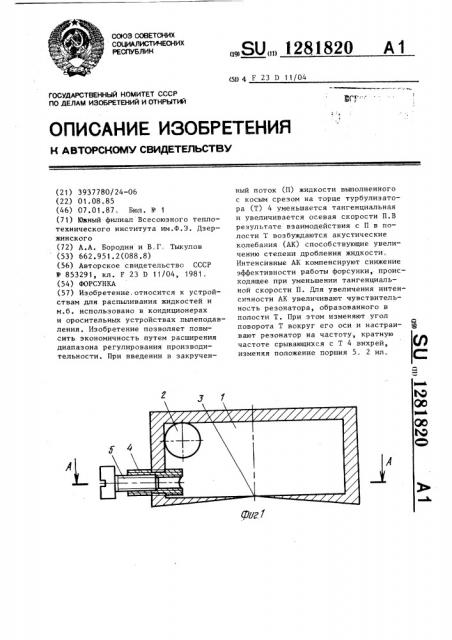

На фиг. 1 показана форсунка, .общий вид, в продольном разрезе; на фиг.2 — разрез А-А на фиг. 1, Форсунка содержит цилиндрическую вихревую камеру 1 с тангенциальным патрубком 2 подвода жидкости и осевым отводящим соплом 3. Через стенку камеры 1 с возможностью осевого перемещения введен турбулизатор 4, выполненный полым с косым срезом на торце. Турбулизатор 4 установлен с возможностью поворо га, вокруг своей оси и внутри снабжен подвижным поршнем 5.

Форсунка работает следующим образом.

Рабочая жидкость вводится через тангенциальный патрубок 2 в вихревую камеру 1, закручивается в ней и,распадаясь под действием центробежных сил на мелкие капли, выбрасывается через сопло 3.

При введении в закрученный поток турбулизатора 4 происходит уменьшение тангенциальной и увеличение осевой 35 скорости потока, что сопровождается увеличением длины факела распыла, уменьшением угла его раскрытия и увеличением производительности форсунки.

В результате взаимодействия с набега- 40 ющим потоком в полости турбулизатора

4 возбуждаются акустические колебания ультразвуковой частоты, которые способствуют увеличению степени дробления рабочей жидкости.

Интенсивные акустические колебания компенсируют снижение эффективности работы форсунки, происходящее при уменьшении тангенциальной скорости потока. Для увеличения интенсивности акустических колебаний увеличивают чувствительность резонатора, образованного в полости турбулизатора 4, изменяя угол поворота вокруг его оси, и настраивают резонатор на частоту, кратную частоте срывающихся с турбулизатора 4 вихрей, изменяя положение поршня 5, l

Таким образом, выполнение турбулизатора 4 полым с косым срезом на торце и установка его с возможностью поворота вокруг своей оси, а также наличие в турбулизаторе 4 подвижного поршня 5 позволяет расширить диапазон регулирования производительности форсунки и повысить экономичность ее работы.

Формула и з обретения

Форсунка, содержащая цилиндрическую вихревую камеру с тангенциальным патрубком подвода жидкости и осевым отводящим соплом, введенный через стенку камеры с врзможностью осевого перемещения турбулизатор,расположен ный поперек камеры, о т л и ч а ю— щ а я с я тем, что, с целью повышения экономичности путем .расширения диапазона регулирования производительности, турбулизатор выполнен полым с косым срезом на торце, введенном в камеру, установлен с воэможностью поворота вокруг своей оси и внутри снабжен подвижным поршнем.

1281820

Составитель А. Шиков

Техред В.Кадар

Корректор Е, Рошко

Редактор А. Ворович

Заказ 7246/32 Тираж 494

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 о
