Реферат



Изобретение, направлено, на повышение надежности устройства и снижение энергетических затрат при получении белого цe ieнтa. Устройство содержит вращающуюся печь 1 с размещенными на ней разгрузочными окнами 2, отбеливатель 3 и головку 4, жестко соединенные с печью, В отбеливателе 3 размещена водяная форсунка 9. Раскаленный клинкер выгружается в отбеливатель 3 через разгрузочные окна 2, подвергается действию восстановительного газа и охлаждается водой. .2 ил.

СОЮЗ СОВЕТСНИХ . СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (s1) 4 Е 27 В 7/38

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3929441/29-33 (22) 12.07.85 (46) 07.01.87. Бюл. N - 1 (72) М.Ж. Жумабаев (53) 666.94.041(088,:8) (56) Авторское свидетельство СССР

У 477295, кл. Р 27 В 7/38, 1973, Авторское свидетельство СССР

У 367326, кл., F 27 В 7/38, 1970. (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ЦЕМЕНТНОГО КЛИНКЕРА (57) Изобретение напраьлено. на повышение надежности устройства и снижение энергетических затрат при получении белого цемента. У тройство сопержит вращающуюся печь 1 с размещенными на ней разгрузочными окнами 2, отбеливатель 3 и головку 4, жестко соединенные с печью. В отбеливателе

3 размещена водяная форсунка 9. Раскаленный клинкер выгружается в отбеливатель 3 через разгрузочные окна 2, подвергается действию восстановительного газа и охлаждается водой. 2 ил.

1281853

Изобретение относится к устройствам для получения белого и цветного цементов, в частности к устройствам для отбеливания и охлаждения клинкера, получаемого путем обжига во вращающейся печи.

Целью изобретения является повышение надежности устройства и снижение энергетических затрат.

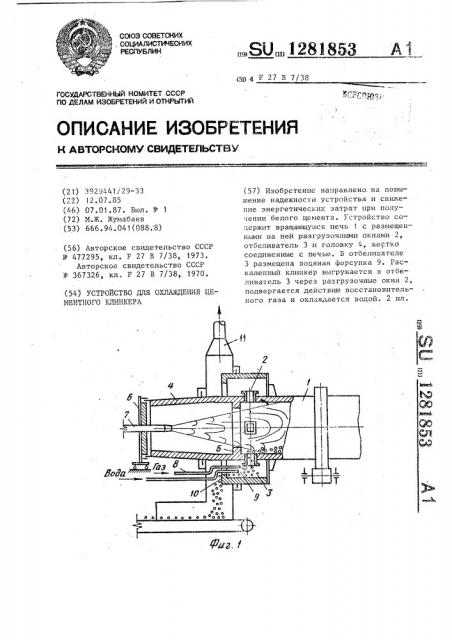

На фиг. 1 изображена установка, продольный разрез; на фиг. 2 - то же, разрез в месте расположения разгрузочных окон.

Устройство содержит вращающуюся печь 1 с размещенными на нвй разгрузочными окнами 2, отбеливатель 3 и головку 4, — жестко соединенные с печью 1, порог 5, откатную дверцу 6 для производства футеровочных работ внутри печи.

Устройство работает следующим образом.

Топливо, подающееся форсункой 7, сгорает в головке 4 печи 1, при. этом максимальная температура создается в зоне разгрузочных окон 2. Раскаленный клинкер выгружается в отбеливатель 3 через окна 2, подвергается действию восстановительного газа для отбеливания, поступающего по газоподводящему трубопроводу 8, здесь же клинкер охлаждается водой, подающейся через водяную форсунку 9.

Из отбеливателя 3 клинкер скатывается через порог 10 на транспор- M тер или на другое транспортирующее устройство. Длина головки определяется диаметром печи и необходимой длиной факела горения топлива. Пар и газы из отбеливателя 3 отсасываются че-"O рез заборное устройство 11 в атмосферу.

За счет того, что головка печи жестко соединена с печью или сделана заодно с ней и вращается вместе с печью, ликвидируется неравномерный нагрев и размягчение футеровки.

Раскаленный клинкер выгружается непосредственно иэ зоны спекания вращающейся печи через окна, расположенные в корпусе печи диаметрально, при этом ликивидируется развальцовка корпуса и выпадание футеровки печи.

Футеровка окон сделана из жаропрочного литья °

Для направления потока клинкера после окон установлен порог 5 из кирпича.

Отбеливатель установлен и закреплен соосно с печью, охватывая корпус печи, вращается вместе с ней, и клинкер транспортирует сам отбеливатель.

При этом ликвидируется дополнительная сушка клинкера, так как клинкер охлаждается не в ванне с водой, а за счет установки водяной форсунки.

Формула и з о б р е т е н и я

Устройство для охлаждения цементного клинкера, преимущественно при производстве белого цемента, содержащее вращающуюся печь, головка которой установлена соосно с печью и имеет диаметр, равный диаметру печи на выгрузочном конце, и охватывающий печь в месте стыковки ее с головкой отбеливатель, снабженный газоподводящим трубопроводом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства и снижения энергетических затрат, в корпусе печи выполнены разгрузочные окна, а головка печи и отбеливатель жестко соединены с корпусом печи, при этом отбеливатель оборудован водяной форсункой.
