Устройство для регулирования температуры в объектах со сходными условиями

Устройство для регулирования температуры в объектах со сходными условиями

Иллюстрации

Показать все

Реферат



Областью предпочтительного использования изобретения является промьпиленное птицеводство, преимущественно технологический процесс местного обогрева молодняка птицы посредством электробрудеров. Цель изобретения - повышение надежности при регулировании температуры в объектах со сходными условиями. Цель достигается тем, что в устройстве используется один датчик температуры объекта и осуществляется корректировка режима работы регулятора по результатам контроля распределения температуры сикружающей среды посредством соответствующего изменения величины выходного параметра задатчика температуры объекта . Для этого устройство для регулирования температуры объектов со сходными условиями содержит задатчик 5 и датчик 1 температуры объекта, датчики 2 температуры окружающей среды, компараторы 3, ключи 4, регулятор 6, нагреватели 7 и резистивный делитель напряжения на элементах 8-10. 1 ил. i (Л

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 05 D 23/19

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И 0THPblTI41 (21) 3906604/24-24 (22) 07.06.85 (46) 07.01.87. Бюл. У 1 (71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйства и Рязанская птицефабрика (72) P.M.Славин, А.В.Дубровин, П.Н.Янков, В.И.Жучин и Ю,В.Манукьян (53) 621.555.6 (088.8) (56) Славин Г.М. и др, Методика расчета параметров и режимов работы автоматических электронагревателей для цыплят. — M. ВИЭСХ, 1968, с. 196.

Авторское свидетельство СССР

1l - 1200260, . C 05 D 23/19, 1983. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ В ОБЪЕКТАХ СО СХОДНЫМИ

УСЛОВИЯМИ (57) Областью предпочтительного использования изобретения является промышленное птицеводство, преимущест,.SU „„1282096 A 1 венно техйологический процесс местного обогрева молодняка птицы посредством электробрудеров. Цель изобретения — повышение надежности при регулировании температуры в объектах со сходными условиями. Цель достигается тем, что в устройстве используется один датчик температуры объекта и осуществляется корректировка режима работы регулятора по результатам контроля распределения температуры фкружающей среды посредством соответствующего изменения величины выходного параметра задатчика температуры объекта. Для этого устройство для регулирования температуры объектов со сходными условиями содержит задатчик 5 и датчик 1 температуры объекта, датчики 2 температуры окружающей среды, компараторы 3, ключи 4, регулятор 6, нагреватели 7 и резистивный делитель напряжения на элементах 8-10. 1 ил.

1 1282096 2

Изобретение относится к регулиро— ванию температуры и предназначено преимущественно для использования в системах централизованного регулиро— вания температуры в объектах со сходными условиями, например, в брудерах конвективного типа, инкубаторах.

Целью изобретения является повышение надежности в работе устройства для регулирования, температуры в объектах со сходными условиями.

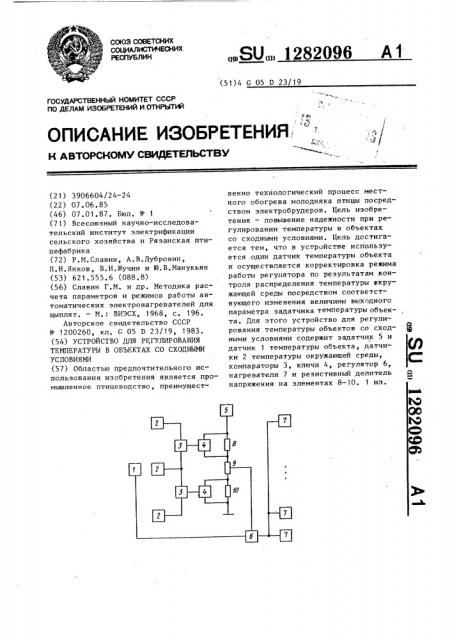

На чертеже дана функциональная схема устройства для регулирования температуры в объектах со сходными условиями.

Устройство содержит датчик 1 температуры объекта, датчики 2 температуры окружающей среды, подключенные выходами к входам компараторов 3, ключи 4, задатчик 5 температуры объекта, регулятор 6 с подключенными к его выходу нагревателями 7 объектов, при этом задатчик 5 температуры объекта соединен с первым входом регулятора 6 через введенный резистивный делитель напряжения, состоящий из последовательного соединения резисторов 8-10, включенного между выходом задатчика 5 температуры объекта и общей шиной устройства, причем средняя точка делителя напряжения подключена к первому входу регулятора 6, крайние резисторы 8 и 10 делителя напряжения зашунтированы соответствующими ключами 4, при этом датчик 1 температуры объекта соединен с входом регулятора 6, а выходы компараторов 3 — с управляющими входами ключей

Устройство работает следующим образом.

Компараторы 3 по результатам взаимного сравнения сигналов от датчиков 2 температуры окружающей среды обеспечивают срабатывание одного или нескольких ключей 4, что приводит к подаче на первый вход регулятора 6 нового значения напряжения задатчика 5 температуры объекта, которое корректирует режим работы регулятора по взаимному соответствию вида распределения температуры окружающей среды и места расположения контролируемого объекта, оснащенного датчиком 1 температуры объекта. Регулятор

6 при этом изменяет уровень мощности, подаваемой в нагреватели объектов с тем, чтобы исключить перерегу55

Предлагаемое устройство обеспечивает повышение надежности регулирования температуры в объектах со сходными условиями, поскольку имеет только один датчик температуры объекта, лирование температуры в объектах дпя случаев расположения контролируемого объекта вне зоны приоритетных относительных значений температуры окружающей среды, Компараторы 3 и ключи

4 позволяют просто изменять условия приоритетного регулирования по принципу использования информации о пространственном размещении зоны окружающей среды с приоритетным значением температуры по отношению к контролируемому объекту изменением взаимного ооответствия своих входов и выходов.

Для случая наличия трех датчиков 2 температуры окружающей среды, а также при расположении контролируемого объекта вблизи центрального датчика 2 температуры окружающей среды и при приоритетном задании температуры объекта по условию размещения контролируемого объекта с датчиком 1 температуры объекта в зоне со средним или промежуточным значением температуры окружающей среды порядок работы устройства иллюстрируется чертежом.

Например, при размещении в данный момент времени контролируемого объекта в зоне окружающей среды со средним относительным значением температуры

0 два ключа 4, шунтирующие одинаковые по величине резисторы 8 и 10 в разных плечах делителя напряжения либо включены, либо выключены, что не при— водит к изменению коэффициента передачи делителя напряжения и соответственно величины напряжения на первом входе регулятора 6. При нахождении контролируемого объекта в зоне с относительным максимальным значением температуры окружающей среды следует увеличить выходную мощность регулятора для исключения недопустимого снижения температуры в неконтролируемых объектах. Для этого второй (ниж—

45 ний) ключ 4 замыкается, шунтируя резистор 10, что приводит к установленному уменьшению коэффициента передачи делителя напряжения и к соответст.вующему уменьшению напряжения на первом входе регулятора 6, вследствие чего повышается уровень мощности, подаваемой в нагреватели объектов 7.

1282096

Составитель Л.Птенцова

Техред В.Кадар Корректор Л.Патай

Редактор О.Головач

Заказ 7265/46 Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4. который постоянно подключен к входу ре гуля тора.

Формула изобретения

Устройство для регулирования температуры в объектах со сходными условиями, содержащее компараторы, датчики температуры окружающей среды, попарно подключенные к входам компа- 10 раторов, ключи, задатчик температуры объекта, регулятор с подключенными к

его выходу нагревателями объектов и к входу — дат".иком температуры объекта, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, в него введен резис гивный делитель напряжения, через который задатчик температуры объекта соединен с общей шиной устройства, параллельно резисторам делителя включены соответствующие ключи, управляющие входы которых связаны с выходами соответствующих компараторов, выход резистивного делителя напряжения соединен с соответствующим входом регулятора.
