Многоэлектродный плазменный ускоритель

Многоэлектродный плазменный ускоритель

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5р 4 Н 05 Н 1/54

1

< фЪ Д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3853491/24-25 (22) 08.02.85 (46) 07.01.87.Бюл. 1Ô 1 (72) А.И.Кольченко, Ю.П.Мельников, Ю.В.Скворцов и Н.M.Óìðèõèí (53) 621.385 (088.8) (56) Ариимович Л.A. и др. Электродинамическое ускорение сгустков плазмы. Ж ЭТФ, т.33, 1957, с.3 — 6.

Скворцов Ю.В. и др. Импульсные плазменные ускорители большой мощности; Вопросы атомной науки и техники. Сер.Термоядерный синтез1

М.: ИАЭ, 1983, вып.2/12, с.12-25.

„„SU„„1282366 А 1 (54) (57) МНОГОЭЛЕКТРОДНЬП1 ПЛАЗМЕННЫЙ УСКОРИТЕЛЪ, состоящий из источника энергии, системы напуска газа, двух помещенных в вакуумную камеру коаксиальных электродов, внешнего и внутреннего, разделенных изолятором, из которых внешний заэемлен, о т л ич а ю шийся тем, что, с целью повышения КПД, мощности, надежности и уменьшения габаритов, между электродами,коаксиально им, размещено нечетное количество дополнительных проницаемых для газа элект-. родов, поочередно подключенных к источнику питания и заземленных, отделенных друг от друга изоляторами, причем внутренний электрод эаземлен.

Составитель В. Спиридонов

РедактоР Г.ГеРбеР ТехРед И.Попович Корректор O.Дуговая

Заказ 7290/60 Тираж 801

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !!3035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 !282366

Изобретение относится к области ускорителей плазмы и может быть использовано в термоядерных устройствах и установках для технологических исследований.

5 .

Целью изобретения янляется.повышение КПД ускорителя, уменьшение

его габаритов, увеличение мощности системы и ловьппение надежности устройства. f0

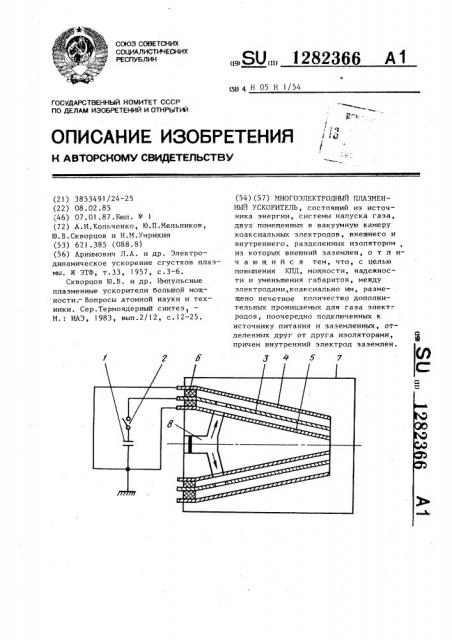

На чертеже представлен предлагаемый ускоритель для случая, когда число дополнительных электродов равно I.

Источник I энергии через коммутирующее устройство 2 подключен к дополнительному электроду 3, размещенному между заземленными электродами 4 и 5, коаксиально им. Металлические электроды 3 — 5 разделе- 20 ны изоляторами 6 и помещены н вакуумную камеру 7. Дополнительный электрод 3 выполняется в проницаемом для газа, например прутковом варианте, для подачи газа в ускорительный канал, образованный внешним и дополнительным электродами, от системы 8 напуска газа, расположенной на внутреннем электроде 5.

Устройство работает следующим образом.

С помощью системы 8 напуска газа в межэлектродные зазоры ускорителя, помещенного в вакуумную камеру 7, 35 напускается рабочий газ. С помощью коммутирующего устройства 2 подключается напряжение от источника 1 энергии (конденсаторная батарея) на ускоряющие электроды 3 — 5 происходит 40

2 пробой межэлектродных промежуткон и образовавшиеся токовые перемычки ускоряются силами магнитного давления вдоль электрода. На выходе ускорителя отдельные плазменные образования сливаются в единый осесимметричный плазменный поток.

Количество чередующихся заземленных и подключенных к источнику электродов может быть увеличено до 5,7,9 и т.д. в зависимости от требований, предъявляемых законом согласованности системы накопитель-ускоритель. Чередование заземленных и подключенных к источнику электродов обусловлено необходимостью пропускания тока через каждый . ускорительный канал (межэлектродный зазор), требование нечетности количества электродов вытекает из условия заземленности внешнего и ннутреннего электродов. При этом вакуумная камера ускорителя и система напуска газа располагаются на заземленных электродах, что снимает проблему развязки этих узлов по высокому наПряжению, повьппает надежность срабатывания ускорителя и улучшает условия его эксплуатации.

Предлагаемое подключение электродов к источнику питания эквивалентно параллельному включению индуктивностей ускорительных каналов, что приводит к тому, что результирующая погонная индуктивность электродной системы предлагаемого ускорителя оказывается меньше; чем у известного.

Условие равенства погонных индуктивностей отдельных разрядных промежутков определяет соотношение радиусов электродов.
