Приборная стойка радиоэлектронной аппаратуры

Приборная стойка радиоэлектронной аппаратуры

Иллюстрации

Показать все

Реферат



Изобретение относится к области радиотехники. Цель изобретения - повышение удобств эксплуатации. Приборная стойка радиоэлектронной аппаратуры содержит каркас 1, на полках 2 которого установлены выдвижные радиоэлектронные блоки с передними и задними парами опор качения (ОК), Выполнение каждого из ОК либо только передней пары, либо передней и задней пар, в виде шарнирно закрепленных на корпусе блока подпружиненного одноплечего рычага (Р) 11 с роликом 12 и упорным элементом ГО и кронштейном (К) I7 с роликом 19 и выемкой 18, установленных с возможностью кинематического соединения и взаимодействия с упорными элементами корпуса радиоэлектронного блока при обеспечении смещения геометрической оси поворота К 17 относительно геометрической оси поворота одноплечего Р 11 в направлении движения радиоэлектронного блока, позволяет повысить удобства эксплуатации за счет снижения усилий, затрачиваемьгх оператором при установке (извлечении ) тяжелых радиоэлектронных блоков в стойки аппаратуры. 2 з.п. ф-лы. 5 ил. СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТРИЕСНИХ

РЕСПУБЛИК

А1

„„SU „„1282367

1 11 4 Н 05 К 5/00 7 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по ДелАм изОБРеТений и ОткРытий e .с»

А

I л

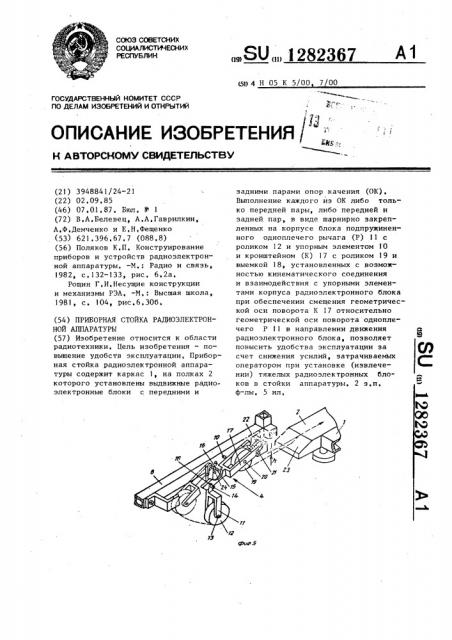

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 йар;:, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3948841/24-21 (22) 02,09.85 (46) 07.0.1.87. Бюл, ¹ 1 (72) В,А.Белевец, А.А,Гаврилкин, А.Ф.Демченко и Е.Н,Фещенко (53) 621.396,67.7 (088.8) (56) Поляков К,П. Конструирование приборов и устройств радиоэлектронной аппаратуры, -М.: Радио и связь, 1982, с.132-133, рис. 6,2а.

Рощин Г.И.Несущие конструкции и механизмы РЭА, -М,: Высшая школа, 1981, с. 104, рис.6,30б, (54) ПРИБОРНАЯ СТОЙКА РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ (57) Изобретение относится к области радиотехники, Цель изобретения — повышение удобств эксплуатации, Приборная стойка радиоэлектронной аппаратуры содержит каркас 1, на полках 2 которого установлены выдвижные радиоэлектронные блоки с передними и задними парами опор качения (0K).

Выполнение каждого из ОК либо только передней пары, либо передней и задней пар, в виде шарнирно закрепленных на корпусе блока подпружиненного одноплечего рычага (P) 11 с роликом 12 и упорным элементом ГО и кронштейном (К) 17 с роликом 19 и выемкой 18, установленных с возможностью кинематического соединения и взаимодействия с упорными элементами корпуса радиоэлектронного блока при обеспечении смещения геометрической оси поворота К 17 относительно геометрической оси поворота одноплечего P 11 в направлении движения радиоэлектронного блока, позволяет повысить удобства эксплуатации за счет снижения усилий, затрачиваемых оператором при установке (извлечении) тяжелых радиоэлектронных блоков в стойки аппаратуры. 2 з,п. ф-лы, 5 ил, 1282367

Изобретение относится к радиотехнике и может быть использовано при проектировании несущих конструкций радиоэлектронной аппаратуры.

Цель изобретения — повышение 5 удобств эксплуатации путем снижения усилий, затрачиваемых оператором при установке (извлечении) тяжелых радиоэлектронных блоков в стойки аппаратуры, I0

Ка фиг,l изображена приборная стойка радиоэлектронной аппаратуры, общий вид; на фиг.2 — радиоэлектронный блок перед установкой в стойку; на фиг,З вЂ” стойка радиоэлект- !5 ронной аппаратуры с блоком, передние и задние пары опор качения которого имеют одинаковое исполнение; на фиг.4 - радиоэлектронный блок, передние и задние пары опор качения которого имеют одинаковое исполнение; на фиг.5 — опора качения, аксонометрия е

Приборная стойка радиоэлектронной

25 аппаратуры содержит каркас 1, на полках 2 которого установлены выдвижные радиоэлектронные блоки 3 (показан только один радиоэлектронный блок 3) с передними 4 и задними 5 парами опор качения (фиг.1 и 2), При другом варианте исполнения конструкции блока 3 его передние и задние йары опор выполняются в виде опоры 4 (фиг,3 и 4). Каждая из задних опор 5 выполнена в виде жестко закрепленного на 35 корпусе 6 блока 3 кронштейна 7 с осью 8 на которой установлен ролик

9 (фиг,2), Каждая из передних опор 4 качения в виде закрепленного на корпусе

6 блока 3 упорного элемента 10, одноплечего рычага 11 с роликом 12 на оси 13 и штырем 14, расположенным между осью 13 и закрепленной в корпусе 6 блока 3 осью 15, на которой ус- 45 тановлены собственно рычаг 1! и пружина 16 кручения, и кронштейн 17 с выемкой 18 на одном его конце и роликом 19 на оси 20, расположенной между выемкой 18 и осью 21, установленной на корпусе 6 блока 3, на котором консольно закреплена пластин чатая пружина 22, взаимодействующая своим свободным концом с кронштейном 17.

На полках 2 каркаса I выполнены скосы 23, высота перепада которых выбирается из условия обеспечения выхода штыря 14 рычага 11 из выемки

18 кронштейна 17, Ось 21, на которой установлен с ьозможностью поворота кронштейн 17, смещена в направлении перемещения блока 3 при его установке в каркас.

1 стойки относительно оси l5, на которой установлен с возможностью поворота рычаг 11, величина угла поворота которого ограничена положением упора 24,, При установке в стойку блока 3 последний перемещают по полкам 2 каркаса внутрь стойки, при этом работа каждой из опор 4 качения передней пары происходит следующим образом, Ролик 19 кронштейна 17, взаимодействуя со скосом 23 полки 2 каркаса ), поворачивает кронштейн 17 вокруг оси 21, К моменту начала взаимодействия ролика 19 с горизонтальной поверхностью полки 2 кронштейн 17 входит во взаимодействие с упорным элементом 10, выемка 18 кронштейна

17 выходит из взаимодействия со штырем 14 рычага 11, а вес блока 3 передается с роликом 12 рычага !1 на ролик 19 кронштейна 17, в результате чего рычаг 11 при взаимодействии со скосом 23 поворачивается и занимает горизонтальное положение (изображено пунктиром на фиг.5), закручивая пружину 16, При извлечении из стойки блока 3 последний перемещают в противоположном направлении, при этом работа каждой из опор 4 качения передней пары происходит следующим образом, По окончании взаимодействия ролика 12 рычага -11 со скосом 23 рычаг

11 под действием усилия пружины 16 поворачивается до взаимодействия ролика 19 кронштейна 17 со скосом 23., кронштейн 17 под действием пружины

22 поворачивается, его выемка 18 входит в зацепление со штырем 14 рычага 11 фиксируя рабочее положение последнего, а вес блока передается с ролика 19 кронштейна 17 на ролик 12 рычага 11, При выполнении и передних, и задних опор блока 3 в виде опор 4 качения работа задних опор качения при установке и извлечении блока происходит идентично работе передних опор, качения.

Выполнение каждой из опор качения радиоэлектронного блока либо

l282367 только передней пары, либо и передней, и задней пар в виде шарнирно закрепленных на корпусе блока подпружиненного одноплечего рычага с роликом и упором и кронштейна с роли5 ком и выемкой, установленных с возможностью кинематического соединения и взаимодействия с упорными элементами корпуса блока, при обеспечении смещения геометрической оси поворо- 10 та кронштейна относительно геометрической оси поворота одноплечего рычага в направлении движения блока, позволяет повысить удобства эксплуатации приборной стойки радиоэлект- 15 ронной аппаратуры, Формула изобретения

l . Приборная стойка радиоэлект- 20 ронной аппаратуры, содержащая каркас, на полках которого установлены выдвижные радиоэлектронные блоки с передними и задними парами опор качения, отличающаяся тем, 25 что, с целью повышения удобств эксплуатации, каждая опора качения передней пары снабжена жестко закрепленными на корпусе радиоэлектронного блока упорными элементами и выполне- 30 на в виде шарнирно закрепленных одними своими концами на корпусе радиоэлектронного блока подпружиненного одноплечего рычага с роликом на конце его плеча и кронштейна с расположенным между его свободным концом и геометрической осью поворота роликом, которые кинематически соединены между собой с возможностью взаимодействия с упорными элементами, причем геометрическая ось поворота кронштейна смещена относительHOOCH поворота одноплечего рычага в направлении движения радиоэлектронного блока.

2. Стойка по п.Е, о т л и ч а— ю щ а я с я тем, что.опоры качения задней пары снабжены жестко закрепленными на корпусе радиоэлектронного блока упорными элементами и выполнены идентично опорам качения передней пары, 3, Стойка по пп,l и 2, о т л и— ч а ю щ а я с я тем, что кинематическое соединение .одноплечего рычага и кронштейна каждой опоры качения выполнено в виде штыря, жестко закрепленного-на одноплечем рычаге между его роликом и геометрической осью поворота, и выемки, выполненной на свободном конце кронштейна.
