Реферат



Изобретение относится к бытовой технике . Цель изобретения - снижение энергопотребления . Пылесос содержит размещенный в цилиндрическом корпусе 1, имеющем донную часть 2, побудитель тЯги, выполненный в виде двухступенчатого компрессора. Вдоль оси корпуса под компрессором расположен выполненный в виде конфузора канал 5 для подачи воздуха на очищаемую поверхность, коаксиально с ним размещен кольцевой канал 6 для отсоса отработанного воздуха. По периметру корпуса 1 закреплены кольцевая подпружиненная щетка 8 и манжетный уплотнитель 11. Наружная поверхность донной части 2 выполнена в виде усеченного конуса, меньшее основание которого связано с выходом конфузора 5 для образования сужающегося к периферии корпуса канала 9 при размещении его на очищаемой поверхности. Выходное отверстие 10 расположено в донной части 2 корпуса 1. Пылесос имеет мусоросборник 7 и фильтр 12. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с594 А 47 J 514

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

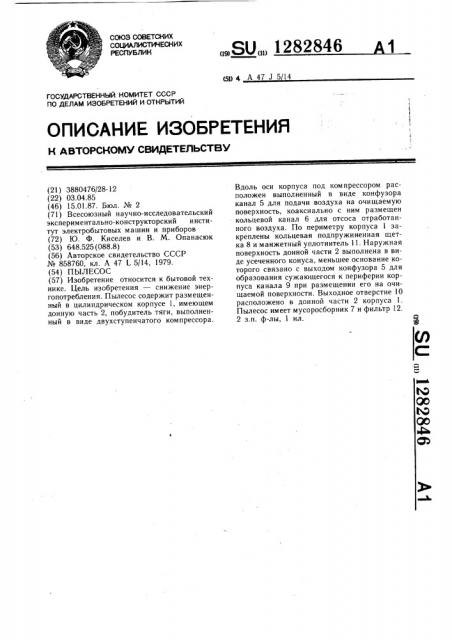

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3880476/28-12 (22) 03.04.85 (46) 15.01.87. Бюл. № 2 (71) Всесоюзный научно-исследовательский экспериментально-конструкторский институт электробытовых машин и приборов (72) Ю. Ф. Киселев и В. М. Опанасюк (53) 648.525 (088.8) (56) Авторское свидетельство СССР № 858760, кл. А 47 1 5/14, 1979. (54) П ЫЛЕСОС (57) Изобретение относится к бытовой технике. Цель изобретения — снижение энергопотребления. Пылесос содержит размещенный в цилиндрическом корпусе 1, имеющем донную часть 2, побудитель тяги, выполненный в виде двухступенчатого компрессора.

„Я0„„1282846

Вдоль оси корпуса под компрессором расположен выполненный в виде конфузора канал 5 для подачи воздуха на очнщаемую поверхность, коаксиально с ним размещен кольцевой канал 6 для отсоса отработанного воздуха. По периметру корпуса 1 закреплены кольцевая подпружиненная щетка 8 и манжетный уплотнитель 11. Наружная поверхность донной части 2 выполнена в виде усеченного конуса, меньшее основание которого связано с выходом конфузора 5 для образования сужающегося к периферии корпуса канала 9 при размещении его на очищаемой поверхности. Выходное отверстие 10 расположено в донной части 2 корпуса 1.

Пылесос имеет мусоросборник 7 и фильтр 12.

2 з.п. ф-лы, 1 ил.

1282846

Формула изобретения

1

Изобретение относится к бытовой технике, в частности к электропылесосам, предназначенным для уборки пыли с полов и ковровых изделий в жилых помещениях.

Цель изобретения — снижение энергопотребления.

На чертеже представлен пылесос, общий вид.

Пылесос содержит размещенный в цилиндрическом корпусе 1, имеющем донную часть 2, побудитель тяги, выполненный в виде двухступенчатого компрессора, лопасти которого соответственно обозначены 3 и 4, расположенный под ним вдоль оси корпуса 1 канал 5 для подачи воздуха на обрабатываемую поверхность, расположенный коаксиально с ним кольцевой канал 6, для отсоса отработанного воздуха, кольцевой мусоросборник 7, размещенный между каналами и закрепленную по периметру корпуса кольцевую подпружиненную щетку 8. Канал 5 выполнен в виде конфузора. Наружная поверхность донной части 2 выполнена в виде усеченного конуса, меньшее основание которого связано с выходом конфузора 5 для образования сужающегося к периферии корпуса канала 9 при размещении его на очищаемой поверхности. Выходное отверстие 10 конфузора 5 расположено в донной части 2 корпуса 1. Пылесос имеет кольцевой манжетный уплотнитель 11, закрепленный по периметру корпуса 1, и охватывающий кольцевую щетку 8 с внешней стороны. В корпусе 1 пылесоса над мусоросборником 7 закреплен кольцевой фильтр 12, канал 6 имеет отражатель 13.

На корпусе 1 размещены замки 14 для обеспечения разъема пылесоса по плоскости А — А (на чертеже показаны стрелками) и отсоединения верхней части пылесоса вместе с электродвигателем 15 и вентиляторами 3 и 4 и сопловой решетки 16. Фильтр

12 закреплен в корпусе 1 с помощью манж етн ы х уплотнен и и 17.

Пылесос работает следующим образом.

При его включении начинают вращаться вентиляторы 4 и 3, расположенные на одной оси электродвигателя 15. Воздушный поток, создаваемый вентилятором 3, проходит через конфузор и, ударяясь о поверхность пола, меняет свое направление, разворачиваясь приблизительно на угол 90, по каналу 9, образованному наклонной площадкой днища 2 пылесоса и очищаемой поверхностью пола, попадает вместе с пылью на срез расширяющегося кольцевого канала 6, выполненного в форме диффузора. Ударяясь

f0

30 об отражатель 13, мусор собирается в нижней части пылесборника 7, а пыльный воздух, проходя через фильтр 12, очищается, при этом пыль постепенно накапливается на внутренней поверхности фильтра 12.

Чистый воздух попадает на воздуховсасывающий вентилятор 3, образующий первую ступень ком прессора, затем в сопловую решетку 16, а потом на лопасти вентилятора 4 второй ступени компрессора. Таким образом, происходит сжатие воздушного потока, т.е. увеличение давления воздушной струи, выходящей из компрессора. Дальней шее увеличение давления происходит в конфузоре 5. Кольцевое манжетное уплотнение 11 является одновременно амортизатором, на который пылесос опирается, и регулятором расхода воздуха, а также в сочетании с каналом

6 предотвращает выброс пыли в помещение.

Подпружиненная кольцеобразной формы щетка 8 служит для более качественной уборки мусора и пыли с полов и ковровых изделий. Благодаря своим конструктивным особенностям (максимально возможные скорости движения потоков, максим ально возможные давления) пылесос имеет повышенную пылеочистную способность и малую энергоемкость.

1. Пылесос, содержащий размещенный в цилиндрическом корпусе, имеющем донную часть, побудитель тяги, расположенный под ним вдоль оси корпуса канал для подачи воздуха на обрабатываемую поверхность, расположенный коаксиально с ним кольцевой канал для отсоса отработанного воздуха, кольцевой мусоросборник, размещенный между каналами, и закрепленную по периметру корпуса кольцевую щетку, отличающийся тем, что, с целью снижения энергопотребления, канал для подачи воздуха на очищаемую поверхность выполнен в виде конфузора, а на ружная поверхность донной части корпуса выполнена в виде усеченного конуса, меньшее основание которого связано с выходом конфузора для образования сужающегося к периферии корпуса канала при размещении его на очищаемой поверхности, при этом выходное отверстие конфузора расположено в донной части корпуса.

2. Пылесос по п. 1, отличающийся тем, что он имеет кольцевой манжетный уплотнитель, закрепленный по периметру корпуса и охватывающий кольцевую щетку с внешней стороны.

3. Пылесос по пп. 1 и 2, отличающийся тем, что побудитель тяги представляет собой двухступенчатый компрессор.
