Установка выделения хлорида натрия из щелочи охлаждением

Установка выделения хлорида натрия из щелочи охлаждением

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для выделения кристаллических продуктов из вязких растворов, например для выделения хлорида натрия из раствора щелочи, и позволяет повысить качество готового продукта путем уменьшения содержания в нем хлорида нитрия. Установка состоит из последовательно расположенных по ходу пульпы кристаллизаторов (К) 1 и 2 с циркуляционными контурами (ЦК) 3 и 4 маточного раствора (МР) и теплообменника (Т) 7, соединенного с ЦК 4 последующего К 2 и с предыдущим К 1 в зоне, расположенной ниже вывода из него циркуляционного МР. Раствор щелочи проходит последовательно предыдущий К 1 и последующий К 2. Необходимый режим охлаждения в К 1 и 2 создается холодильниками, включенными в ЦК 3 и 4 соответственно. Часть раствора из ЦК 4 через Т 7, в котором происходит подогрев раствора, возвращается в К 1. 1 ил. (О С/)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Сдд4 В 01 Р 902

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTQPGHOMY СВИДЕТЕЛЬСТВУ

Юл

/унция

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3939299/23-26 (22) 29.07.85 (46) 15.01.87. Бюл. № 2 (72) С. В. Ивакин, В. В. Меньшиков, Е. В. Михин, К. 3. Грудский, E. И. Посенчук, Б. Я. Либман, В. P. Кутергин, Д. И. Лебедев, А. И. Колесников, Г. Н. Крайнов и Ф. П. Григорьев (53) 66.065.52.05 (088.8) (56) Тодес О. М., Себалло В. А., Гольцикер А. Д. Массовая кристаллизация из растворов. Л.: Химия, 1984, с. 181 — 182, рис. IX.I

Якименко Л. М. Производство хлора, каустической соды и неорганических продуктов. М.: Химия, 1974, с. 259 — 260. (54) УСТАНОВКА ВЫДЕЛЕНИЯ ХЛОРИДА НАТРИЯ ИЗ ЩЕЛОЧИ ОХЛАЖДЕНИЕМ (57) Изобретение относится к установкам для выделения кристаллических продуктов

ÄÄSUÄÄ 1282856 из вязких растворов, например для выделения хлорида натрия из раствора щелочи, и позволяет повысить качество готового продукта путем уменьшения содержания в нем хлорида нитрия. Установка состоит из последовательно расположенных по ходу пульпы кристаллизаторов (К) 1 и 2 с циркуляционными контурами (ЦК) 3 и 4 маточного раствора (МР) и теплообменника (Т) 7, соединенного с ЦК 4 последующего К 2 и с предыдущим К 1 в зоне, расположенной ниже вывода из него циркуляционного MP.

Раствор щелочи проходит последовательно предыдущий К 1 и последующий К 2. Необходимый режим охлаждения в К 1 и 2 создается холодильни кам и, включен ным и в ЦК 3 и 4 соответственно. Часть раствора из ЦК 4 через Т 7, в котором происходит подогрев раствора, возвращается в

К 1. 1 ил.

1282856

Формула изобретения

Составитель Б. Крошкинвс

Редактор 3. Огар Техред И. Верес Корректор В. Бутяга

Заказ 73! 2/2 Тираж 656 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, Ул. Проектная, 4

Изобретение относится к установкам для выделения кристаллических продуктов из растворов, особенно вязких, например при выделении хлорида натрия из раствора щелочи, и может быть использовано в химической, нефтехимической, пищевой и других отраслях промышленности.

Цель изобретения — повышение качества готового продукта путем уменьшения содержания в нем хлорида натрия.

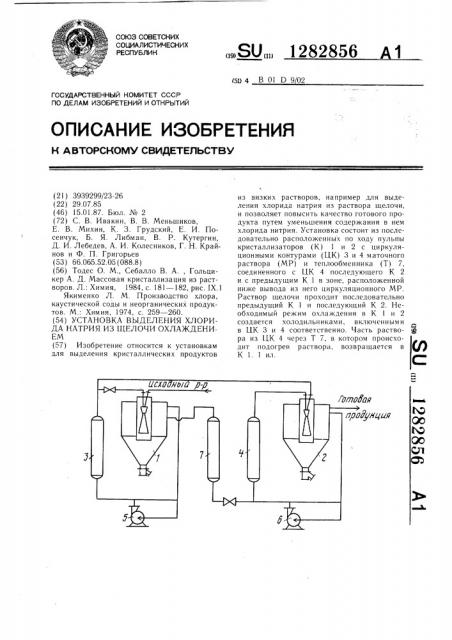

На чертеже представлена схема предлагаемой установки.

Установка содержит предыдущий 1 и последующий 2 кристаллизаторы, холодильники 3 и 4 на линиях циркуляции предыдущего 1 и последующего 2 кристаллизаторов, циркуляционные насосы 5 и 6 на этих линиях и теплообменник 7.

Установка работает следующим образом.

Исходный раствор щелочи поступает на охлаждение в предыдущий кристаллизатор 1, в котором с помощью циркуляционного насоса 5 и холодильника 3 создается требуемый режим охлаждения. Полученные крупные кристаллы примеси хлорида натрия выводятся снизу предыдущего кристаллизатора 1. Полученная пульпа с мелкими кристаллами перетекает на дальнейшее охлаждение в последующий кристаллизатор 2, в котором режим охлаждения поддерживается холодильником 4 и циркуляционным насосом 6 с помощью циркуляции маточного раствора щелочи. Часть этого циркулирующего раствора, содержащего мелкие кристаллы примеси, подается через теплообменник 7, в котором при подогрева нии происходит растворение щелочи и увеличение концентрации жидкой фазы, в предыдущий кристаллизатор I.

Предлагаемое выполнение установки позволяет удалить мелкие кристаллы из по.ледующего кристаллизатора, растворить их в промежуточном теплообменнике и создать дополнительное пересыщение в предыдущем кристаллизаторе. В результате обеспечивается вывод из всей системы мелочи и достигается высокая скорость роста кристаллов в предыдущем кристаллизаторе.

Установка выделения хлорида натрия из щелочи охлаждением, включающая последовательно установленные по ходу пульпы кристаллизаторы с циркуляционными контурами маточного раствора, снабженными холодильниками, отличающаяся тем, что, с целью повышения качества готового продукта путем уменьшения содержания в нем хлорида натрия, она снабжена теплообменником, вход которого соединен с циркуляционным контуром последующего кристаллизатора, выход теплообменника соединен с предыдущим кристаллизатором в зоне, расположенной ниже вывода из него циркуляционного маточного раствора.
