Вихревой генератор звука

Вихревой генератор звука

Иллюстрации

Показать все

Реферат



Изобретение относится к технике мощных источников акустической энергии и является усовершенствованием известного устройства по авт. св. № 1151328. Целью дополнительного изобретения является увеличение интенсивности генерируемого звука за счет повьппенной асимметрии периферийного потока путем инициирования в приосевой области камеры 1 завихрения мощного вихревого спиралевидного шнура, образованного за счет выполнения канавок 4 глубиной, равн&й 0,8-0,95 их ширины, на образующей конического тела 3, установленного в камере. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (so 4 В 06 В 1/20

1 °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н A BTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 1151328 (21) 3918854/24-28 (22) 01. 07. 85 (46) 15. 01. 87. Бюл. У 2 (71) Куйбышевский авиационный институт им. акад. С.П. Королева (72) С.В. Лукачев, В.П. Лукачев, Ю.А. Кныш и С.Г. Матвеев (53) 534.232(088.8) (56) Авторское свидетельство СССР

Р 1151328. кл. В 06 В 1/20, 1983. (54) ВИХРЕВОЙ ГЕНЕРАТОР ЗВУКА (57) Изобретение относится к технике мощных источников акустической энер„„SU„„ f 282913 A 2 гии и является усовершенствованием известного устройства по авт. св. У 1151328. Целью дополнительного изобретения является увеличение интенсивности генерируемого звука за счет повышенной асимметрии периферий.— ного потока путем инициирования в приосевой области камеры 1 завихре- ния мощного вихревого спиралевидного шнура, образованного за счет выполнения канавок 4 глубиной, равной

0,8-0,95 их ширины, на образующей конического тела 3, установленного в камере. 3 ил.

Формула изобретения щит 2

Составитель А. Состин

Редактор А. Лежнина Техред И.Попович Корректор Т. Колб

Заказ 7322/5 Тираж 437 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул.. Проектная, 4

1. 12829

Изобретение относится к технике мощных источников акустической энергии.

Целью изобретения является увеличение интенсивности генерируемого звука за счет повышенной асимметрии течения периферийного потока.

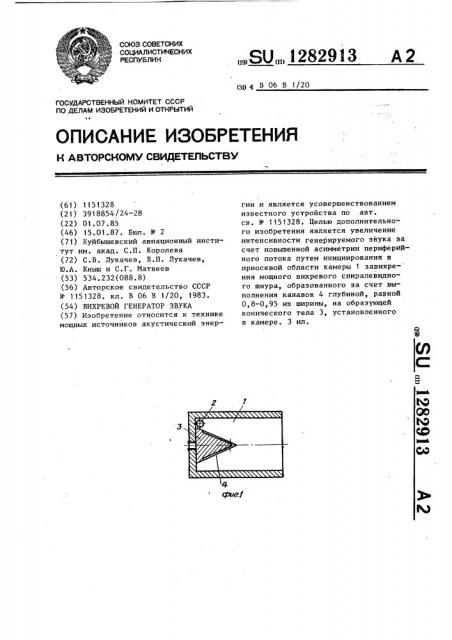

На фиг. 1 показана схема вихревого генератора звука; на фиг. 2— схема образования мелкомасштабных 10 вихревых структур в канавках; на фиг. 3 — схема, поясняющая принцип работы генератора.

Вихревой генератор звука содержит цилиндрическую камеру 1 завих- 15 рения с тангенциальным каналом 2 цля подачи рабочего тела, коническое тело 3, установленное на торцовой стенке камеры 1 соосно с основанием, равным (0,6-0,7)d и высо- 20 той, равной (0,5-0,7)й, где d — диаметр камеры 1 завихрения. На конической поверхности тела 3 выполнены по его образующим канавки 4, представляющие собой в поперечном сечении сектор диаметром, равным ширине канавки, и глубиной, равной 0,80 95 ширины.

Вихревой генератор звука работает следующим образом. 30

Рабочее тело, поступая в камеру 1 завихрения через тангенциальный канал 2, образует в камере 1 периферийное закрученное течение. Вследствие имеющегося осевого градиента давле- 35 ния между окружающей средой и приосевой областью камеры 1 воздух из окруI

13 2 жающей среды образует приосевой противоток в камеру 1. Периферийный поток обтекает коническое тело 3 по спиральным траекториям и пересекает канавки 4 под острым углом. В результате в канавках 4 инициируются и непрерывно поддерживаются мелкомасштабные спиралевидные вихревые структуры, двигающиеся вдоль канавок 4 в направлении вершины конического тела 3.

При стекании с вершины конического тела 3 мелкомасштабные структуры сливаются и обарэуют мощный спиралевидный вихревой шпур, который располагается на границе раздела прямого тока и приосевого противотока. Вихревой шПур, вращаясь вокруг оси камеры 1, деформирует периферийный поток, вызывая в нем периодические пульсации скорости и давления, распространяющиеся в окружающую среду в виде звуковых колебаний.

Вихревой генератор звука по авт. св. N - 1151328, о т л и ч а юшийся тем, что, с целью увеличения интенсивности генерируемого звука эа счет повышенной асимметрии течения периферийного потока, на конической поверхности конического тела по его обраэующим выполнены канавки, представляющие собой в поперечном сечении сектор диаметром, равным ширине канавки, и глубиной, равной

0,8-0,95 ширины.
