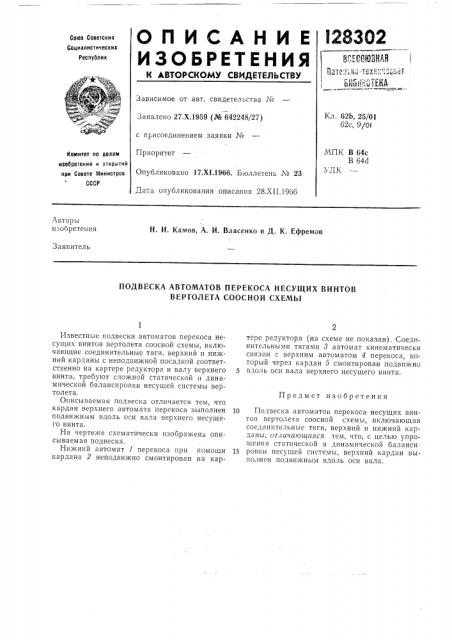

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

s ã.ñ :р с )) з к ц

Зависимое от авт. свидетельства ¹

Заявлено 27.Х.1959 (№ 642248/27) Кл. 62b, 25/01

62с, 9/от ф с присоединением заявки №

МПК В 64с

В 64d

УДК

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 17.Х1.1966. Бюллетень K 23

Дата опубликования описания 28.XII.1966

Авторы изобретения

Н. И. Камов, A. И. Власенко и Д. К. Ефремов

Заявитель

ПОДВЕСКА АВТОМАТОВ ПЕРЕКОСА НЕСУЩИХ ВИНТОВ

ВЕРТОЛЕТА СООСНОЙ СХЕМЫ

Предмет изобретения

Известные подвески автоматов перекоса несущих винтов вертолета соосной схемы, включающие соединительные тяги, верхний и нижний карданы с неподвижной посадкой соответственно на картере редуктора и валу верхнего винта, требуют сложной статической и динамической балансировки несущей системы вертолета.

Описываемая подвеска отличается тем, что кардан верхнего автомата перекоса выполнен подвижным вдоль оси вала верхнего несущего винта.

На чертеже схематически изображена описываемая подвеска.

Нижний автомат 1 перекоса при помощи кардана 2 неподвижно смонтирован на картере редуктора (на схеме не показан). Соединительными тягами 8 автомат кинематически связан с верхним автоматом 4 перекоса, который через кардан 5 смонтирован подвижно

5 вдоль оси вала верхнего несущего винта.

l0 Подвеска автоматов перекоса несущих винтов вертолета соосной схемы, включающая соединительные тяги, верхний и нижний карданы, отличающаяся тем, что, с целью упрощения статической и динамической баланси.

l5 ровки несущей системы, верхний кардан выполнен подвижным вдоль оси вала.

128302

Редактор Н. Джарагетти

Техред Л. Бриккер Корректоры: В. В. Крылова и Е. Д. Курдюмова

Типография, пр. Сапунова, 2

Заказ 3919/1 Тираж 700 Формат бум. 60X90 /з Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
