Парусное вооружение судна содержит надувной парус 1, установленный на поворотном в вертикальной плоскости основании 2. Основание 2 шарнирно соединено с вертикальными стойками 6, которые закреплены на поворотном круге 7. Угол атаки паруса к вымпельному ветру регулируют поворотом круга 7. Наклоняя надувной парус I, во время работы на ветер с помощью вант 10 и устройства 9 для их натяжения обеспечивают повышение его КПД. 2 ил. (Л ГС 00 со СП О5 7 8

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1283156 (50 4 В 63 Н 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3860708/27-11 (22) 04.03.85 (46) 15.01.87. Бюл. № 2 (72) О. А. Мороцкий (53) 629.12.014 (088.8) (56) Авторское свидетельство СССР № 1123936, кл. В 63 Н 9/06, 1981. (54) ПАРУСНОЕ ВООРУЖЕНИЕ (57) Парусное вооружение судна содержит надувной парус 1, установленный на поворотном в вертикальной плоскости основании 2.

Основание 2 шарнирно соединено с вертикальными стойками 6, которые закреплены на поворотном круге 7. Угол атаки паруса к вымпельному ветру регулируют поворотом круга

7. Наклоняя надувной парус 1, во время работы на ветер с помощью вант 10 и устройства

9 для их натяжения обеспечивают повышение его КПД. 2 ил.

1283156

7 12 б

Риг. 2

Составитель Ю Сенькин

Редактор H. Горват Тскрсд И. Всрсс Корректор М. Шароши

Тираж 408 Подписное

ВНИИПИ Государственного коми гета СССР ио делам изобретений и открытий

1! 3035, Москва, Ж вЂ” -35, Рау шская наб., д. 4/5!

1роизводсгвенно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к парусному вооружению транспортных средств, например судов.

Целью изобретения является повышение

КПД надувного паруса.

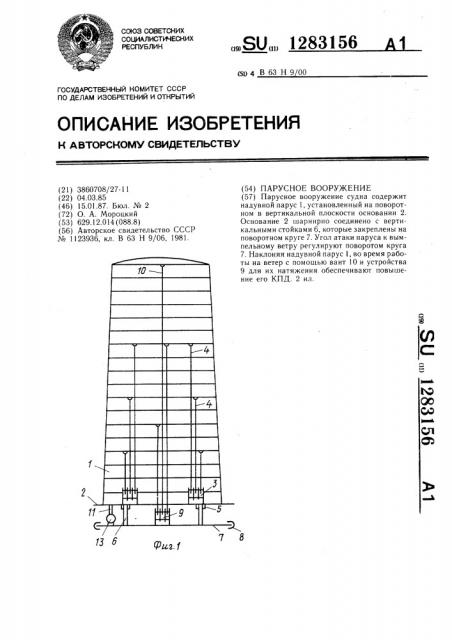

На фиг. 1 изображено парусное вооружение, общий вид; на фиг.2 — то же, в рабочем положении.

Парусное вооружение содержит надувной парус 1, который закреплен на поворотном в вертикальной плоскости основании 2. На поворотном основании 2 закреплены устройства 3 для натяжения риф- тросов 4, например рифовые лебедки. Основание 2 посредством шарниров 5 соединено с вертикальными стойками 6, которые жестко закреплены на поворотном круге 7, установленном с возможностью вращения в горизонтальной плоскости в кольцевых направляющих 8. На поворотном круге 7 закреплены устройства 9 для натяжения вант 10, например вантовые лебедки. На поворотном основании 2 закреплены зубчатый сектор 11, соединенный через червяк 12 с приводом 13, причем червяк 12 и привод 13 закреплены на поворотном круге 7.

Во время работы высоту надувного паруса 1 регулируют изменением давления в нем и изменением натяжения риф-тросов 4 с помощью устройств 3 для их натяжения.

Наклон надувного паруса 1 во время работы на ветер для увеличения его КПД осуществляют с помощью вант 10 устройствами 9 для их натяжения, при этом зубчатый сектор 11 в паре с червяком !2 обеспечивают фиксацию наклонения паруса.

Необходимый угол атаки обеспечивают поворотом круга 7 с помощью привода (не показан) .

Формула изобретения

1О

Парусное вооружение, содержащее надувной парус, связанный с поворотным в горизонтальной плоскости кругом и соединенный риф-тросами и вантами с устройствами для их натяжения, отличающееся тем, что, с целью повышения КПД надувного паруса, оно снабжено поворотным в вертикальной плоскости основанием, на котором закреплен парус, шарнирно соединенным с вертикальными стойками, которыми снабжен поворотный круг и которые жестко закреплены на
