Реферат

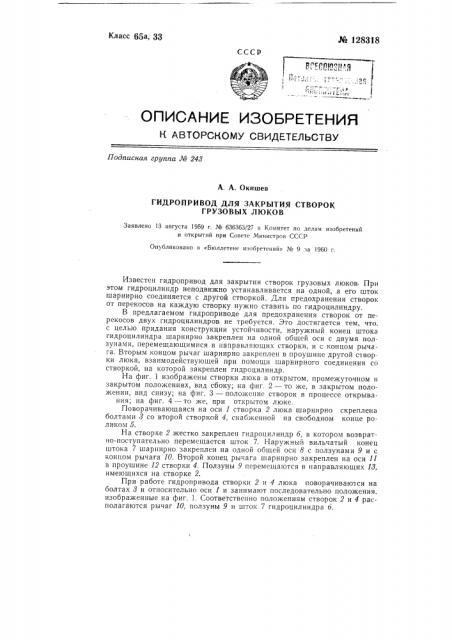

Класс 65а, 33 № 128318

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа JH 248

А, А. Окишев

ГИДРОПРИВОД ДЛЯ ЗАКРЫТИЯ СТВОРОК

ГРУЗОВЫХ ЛЮКОВ

Заявлено 13 августа )969 г. № 636363/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1960 г.

Известен гидропривод для закрытия створок грузовых люков. При этом гидроцилиндр неподвижно устанавливается на одной, а его шток шарнирно соединяется с другои створкой. Для предохранения створок от перекосов на каждую створку нужно стави1ь по гидроцилиндру.

В предлагаемом гидроприводе для предохранения створок от перекосов двух гидроцилиндров не требуется. Это достигается тем, что, с целью придания конструкции устойчивости, наружный конец штока гидроцилиндра шарнирно закреплен на одной общей оси с двумя ползунами, перемещающимися в направляющих створки, и с концом рычага. Вторьил концом рычаг шарнирно закреплен в проушине другой с1ворки люка, взаимодействующей при помощи шарнирного соединения со створкой, на которой закреплен гидроцилиндр.

На фиг. 1 изображены створки люка в открытом, промежуточном и закрытом положениях, вид сбоку; на фиг. 2 — то же, в закрытом положении, вид снизу; на фиг. 3 — положение створок в процессе открывания; на фиг. 4 — то же, при открытом люке.

Поворачивающаяся на оси 1 створка 2 люка шарнирно скреплена болтами 3 со второй створкой 4, снабженной на свободном конце роликом 5.

На створке 2 жестко закреплен гидроцилиндр б, в котором возвратно-поступательно перемещается шток 7. Наружный вильчатый конец штока 7 шарнирно закреплен на одной общей оси 8 с ползунами 9 и с концом рычага 10. Второй конец рычага шарнирно закреплен на оси 11 в проушине 12 створки 4. Ползуны 9 перемещаются в направляющих 13, имеющихся на створке 2.

При работе гидропривода створки 2 и 4 люка поворачиваю1ся на болтах 8 и относительно оси 1 и занимают последовательно положения. изображенные на фиг. 1. Соответствепно положениям створок 2 и 4 располагаются рычаг 10, ползуны 9 и шток 7 гидроцилиндра б. № 128318

Предмет изобретения

Гидропривод для закрытия створок грузовых люков с неподвижно установленным на одной из створок гидроцилиндром, о т л и ч а ю щ и йся тем, что, с целью придания конструкции устойчивости от перекоса при одном гидроцилиндре, наружный конец штока гидроцилиндра шарнирно закреплен на одной общей оси с двумя ползунами, перемещающимися в направляющих створки, и с концом рычага, закрепленного шарнирно своим вторым концом в проушине другой створки, взаимодействующей при помощи шарнирного соединения со створкой, на которой закреплен гидроцилиндр. фиг /
