Состав для вибрационной обработки

Состав для вибрационной обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к составам , предназначенным для объемной вибрационной обработки деталей может быть использовано на предприятиях металлообрабатьшающей и машиностроительной промьтшенности и позволяет снизить шаржирование абразива и шероховатость обработанной поверхности за счет использования в известном составе в качестве абразива гранул в виде трехгранных призм и дополнительного содержания сульфаминовой кислоты и поличетвертичной аммониевой соли при следующем соотношении компонентов, мас.%У абразивный наполнитель 90-95; сополимер стирола и малеинового ангидрида 0,5-1,5; щавелевая кислота 0,3-1,0; сульфаминовая кислота 0,2-0,5; поличетвертичная аммониевая соль 0,3- 0,8; вода - остальное. Состав приготавливают растворением в 1/2 части воды сополимера, затем в оставшейся 1/2 части воды растворяют щавелевую кислоту, триэтаноламин, сульфаминовую кислоту и поличетвертичную аммониевую соль. Полученные водные растворы компонентЬв добавляют в требуемом количестве к абра зивному наполнителю. Состав позволяет достичь высокого качества обработки: параметр шероховатости 0,2- 0,3 мкм; степень шаржирования 3-4% для металла и 0-18% для пластмассы. 2 табл. /) IS СХ) 00 10 4 ю

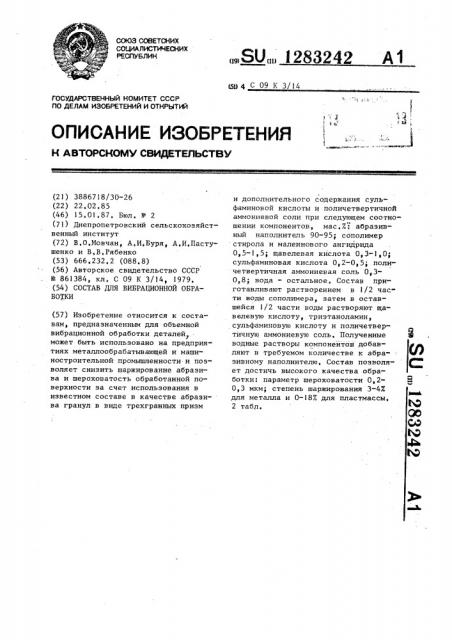

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 у С 09 К 3/14! 4 ! ь

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3886718/30-26 (22) 22.02.85 (46) 15.01,87, Бюл. Р 2 (71) Днепропетровский сельскохозяйственный институт (72) В.О.Мовчан, А.И,Буря, А.И.Пастушенко и В,В,Рябенко (53) 666.232,2 (088,8) (56) Авторское свидетельство СССР

В 861384, кл. С 09 К 3/14, 1979. (54) СОСТАВ ДЛЯ ВИБРАЦИОННОЙ ОБРАБОТКИ (57) Изобретение относится к составам, предназначенным для объемной вибрационной обработки деталей . может быть использовано на предприятиях металлообрабатывающей и машиностроительной промышленности.и позволяет снизить шаржирование абразива и шероховатость обработанной поверхности за счет использования в известном составе в качестве абразива гранул в виде трехгранных призм

„„SU„ f 283242 А1 и дополнительного содержания сульфаминовой кислоты и поличетвертичной аммониевой соли при следующем соотношении компонентов, мас,%: абразивный наполнитель 90-95; сополимер стирола и малеинового ангидрида

0,5-1,5; щавелевая кислота 0,3-1,0; сульфаминовая кислота 0,2-0 5 поличетвертичная аммониевая соль 0,30,8; вода — остальное. Состав приготавливают растворением в 1/2 части воды сополимера, затем в оставшейся 1/2 части воды растворяют щавелевую кислоту, триэтаноламин, сульфаминовую кислоту и поличетвертичную аммониевую соль. Полученные водные растворы компонейтов добавляют в требуемом количестве к абразивному наполнителю. Состав позволяет достичь высокого качества обработки: параметр шероховатости 0,20,3 мкм; степень шаржирования 3-4% для металла и 0-18% для пластмассы.

2 табл.

1283242

Формула изобретения

С1 г е 8 kcH», Q

ОСН3 сн, О НЗ

OH HO

ll

О ОС2Н5, — СН2 О С >WCH2 бЫ-С-О-СЯ п--15-30, Q 0CzH 1

Полученные водные растворы компонентов в требуемом количестве добавляются к абразивному наполнителю, представляющему собой гранулы в виде трехгранных призм.

Примеры рецептуры составов, Результатш сравнительных испытаний предложенного и известного составов, проведенных на вибрационной установке (частота колебаний резерву ара 50 Гц, амплитуда 2 мм), приведены в табл.2,.

Из представленных в табл,2 данных следует, что предложенный состав является более эффективнйм по сравнению с известным, Значительно снижается степень шаржирования обрабо- . танных поверхностей частицами абраи= 15-30, 0,5-1,5

0,3-1,0

0,2-0 5 ангидрица

1Цанелевая кислота

Триэтиноламин

Сульфаминовая кислота

Поличетвертичная аммониевая соль

Вода

0,1-0 5

0,3-0,8

Остальное

Изобретение относится к составам, предназначенным для объемной вибрационной обработки деталей, и может быть использовано в технологии обработки металлов и машиностроении .

Целью изобретения является уменьшение шаржирования абразива и шероховатости обработанной поверхности, Технология приготовления состава заключается в растворении в 1/2 час-, ти воды сополимера стирола и малеинового ангидрида, Затем в оставшейся 1/2 части воды растворяют щавелевую кислоту, триэтаноламин, сульфаминовую кислоту и поличетвертичную аммониевую соль общей формулы сн сгсн

I, +l f — СН2-B ÑÍ2-Х-Сн -В Н2

1 l сн СНЗ

0Н H0

l ll

Сн ОСМ 216 с О зива, Наряду с этим повышается ка-. чество обработки, что видно иэ величины параметра шероховатости поверхностей, Состав для вибрационной обработки, содержащий сополимер стирола и малеинового ангидрида, щавелевую кислоту, абразивный наполнитель, триэтиноламин и воду, о т л и ч а ю щ и йс я тем, что, с целью снижения шаржирования абразива и шероховатости обработанной поверхности, он в качестве абразивного наполнителя содержит гранулы в виде трехгранных призм и дополнительно содержит сульфаминовую кислоту и поличетвертичную аммониевую соль общей формулы

СНЗ С1СН, +I -С г- — СН; -m2-В-СН

С В Снз

С1 0 ® " С, - О при следующем соотношении компонентов, мас,X

Гранулы в виде трехгранных призм 90-95,0

Сополимер стирола и малеинового

1283242

Таблица 1

Содержание компонентов, мас.7

Компоненты (6

2 3 4 5

Абразивный наполнитель

95,2

95

90

Сополимер стирола и малеинового ан1,2.

1,6

0,3

0,5

1,0

1,5 гидр ида

0,8

0,2

0,3

0,6

1,0

Щавелевая кислота

9,4

0,6

0,2

0,3

0,5

Триэтаноламин

Сульфаминовая кислота

0,1

0,5

0,2

0,08

0,7

0,3

Поличетвертичная аммониевая соль

0,3

0,9.0,8

0,5

0,26 0,5

4,3

3 6

5,7

0,54 4,9

I0,42

Вода

II p и м е ч а н и е..В примерах 4 и 5 приведены компоненты в соотношениях, выходящих за предельные значения их в составе;

Трехгранные призмы (ТУ 2-026-720-84) представляют собой абразивные тела с размером граней 20 мм и высотой (толщиной) 10 мм, изготавливаемые путем формования и спекания на керамической связке К 38 (ТУ 2-.036-842-80) из микропорошка белого электрокорунда марки 24 А зернистостью 40 мкм (ОСТ 2МТ7.1-5-78).

Т а б л и ц а 2

Параиетр нероховатостн обра" ботанной

Площадь нарннровання, I

Состав нлвст» масса иеталллатунь новерннос тн иеталла, Rеэ или! (а1о)

О 02Н5 (oOol

100 0,50

1оо

Прототнл

3 з о,зо

+CH24

Прниер !

25 3

l 0 0,20

15 4!

8 02l

ОСИ3

OC2Í, <СЕ2У»

30 5

l6 0,34

00 г -сн -о- н сн тн-1-р- сн; -Я-ес,н бH нп

l5 8

23 0,25

2О 3

12 0,23
