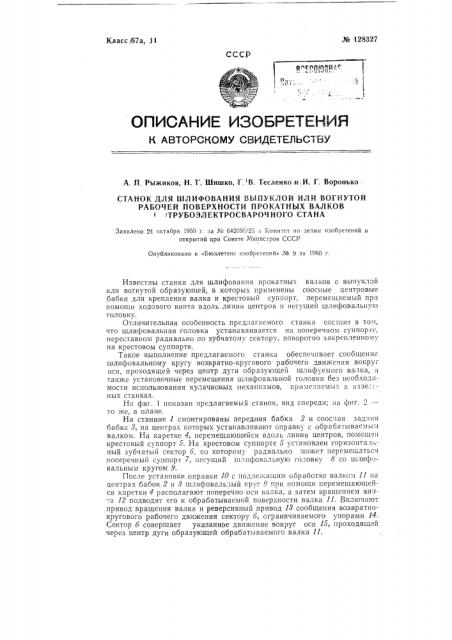

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А.,П. Рыжиков, Н. Г, Шишко,:Г. В. Тесленко,и И. Г. Воронько

СТАНОК ДЛЯ ШЛИФОВАНИЯ ВЫПУКЛОЙ ИЛИ ВОГНУТОЙ

РАБОЧЕЙ ПОВЕРХНОСТИ ПРОКАТНЫХ ВАЛКОВ ТРУБОЭЛ ЕКТРОСВАРОЧ НО ГО СТА НА

Заявлено 24 октября 1959 r. за Ко 64209Н25 н Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ма 9 за 1960 г.

Известны станки для шлифоваиия прокатных валков с выпуклой или вогнутой образующей, в которых применены сооспые центровые бабки для крепления валка и крестовый суппорт, перемещаемый при помощи ходового винта вдоль линии центров и несущий шлифоваль ую головку.

Отличительная особенность предлагаемого станка состоит в том, что шлифовальная головка устанавливается на поперечном суппортс, переставном радиально по зубчатому сектору, поворотно закрепленному на крестовом суппорте.

Такое выполнение предлагаемого станка обеспечивает сообщение шлифовальному кругу возвратно-кругового рабочего движения вокруг оси, проходящей через центр дуги образующей шлифуемого валка, а также установочные перемещения шлифовальной головки без необходимости использования кулачковых механизмов, применяемых ь илзе;:ных станках.

На фиг. 1 показан предлагаемый станок,; на фиг. 2 то же, в плане.

На станине 1 смонтированы передняя бабка 2 и сооспая задняя бабка о, на центрах которых устанавливают оправку с обрабатываемым валком. На каретке 4, перемещающейся вдоль линии центров, помещ ii крестовый суппорт б. На крестовом суппорте 5 установлен горизонтал;ный зубчатый сектор 6, по которому радиально может перемещать я поперечный суппорт 7, несущий шлпфовальную головку 8 со шлифовальным кругом 9.

После установки оправки 10 с подлежащим обработке валком 11 па центрах бабок 2 и 3 шлифоваль,ый круг 9 при помощи перемещающейся каретки 4 располагают поперечно оси валка, а затем вращением вин. а 12 подводят его к обрабатываемой поверхности валка 11. Включают привод вращения валка и реверсивный привод 13 сообщения возвратнокругового рабочего движения сектору б, ограничиваемого упорами 14.

Сектор 6 совершает указанное движение вокруг оси 15, проходящей через центр дуги образующей обрабатываемого валка 11. № 128327

При шлифовании валков с выпуклой образующей торец шлифовального круга не доводится до оси 15 на размер заданного радиуса валка, а при шлифовании валков с вогнутой образующей — переводится через ось 15 на ту >ке величину.

Предмет изобретения

А,1 7

/ 7

I,и

1,/ с g ?

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. А. Гальцева Гр. 248

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 379с

Поди. к печ. 25.IV-60 г.

Тираж 1150 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Пстровка, 14.

Станок для шлифования выпуклой или вогнутой рабочей поверхности прокатных валков трубоэлектросварочного стана с использованием соосных центровых бабок для крепления валка и крестового суппорта, несущего шлифовальную головку, отличающийся тем, что, с целью сообщения шлифовальному кругу возвратно-кругового рабочего движения и обеспечения установочного его перемещения, шлифовал.ная головка закреплена на поперечном суппорте, переставном радиально на горизонтальном зубчатом секторе, установленном на крестовом суппорте поворотно вокруг оси, проходящей через центр дуги образующей обрабатываемого валка.
