Стыковое соединение панелей стен и перекрытий

Стыковое соединение панелей стен и перекрытий

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства, а именно к платформенным сеткам стеновых панелей и панелей перекрытий многоэтажных зданий и сооружений, и применяется в случаях необходимости увеличения толщины растворных швов между панелями перекрытий и стеновьми панелями. Целью изобретения является повышение надежности и снижение металлоемкости стыка. Стык содержит стыкуемые панели стен 1 и перекрытий 2, заполнитель 3 швов между ними и армирующий элемент 4, выполненный в виде отдельных плиток из мелкозернистого бетона или цементно-песчаного раствора с прочностью, равной или большей прочности бетона стыкуемых панелей . Плитки имеют прямоугольную форму , длина их равна толщине стеновой панели. 2 ил. § (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБ) ФК (1Ю (Нp

1 А1 (594 Е 04 В 1 38 1 60

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий

К AВторСном СвидятадьСтаМ менным сеткам стеновых панелей и панелей перекрытий многоэтажных зданий и сооружений, и применяется в случа" ях необходимости увеличения толщины растворных швов между панелями перекрытий и стеновыми панелями. Целью изобретения является повышение надежности и снижение металлоемкости стыка. Стык содержит стыкуемые панели стен t и перекрытий 2, заполнитель 3 швов между ними и армирующий элемент 4, выполненный в виде отдельных плиток иэ мелкозернистого бетона или цементно-песчаного раствора с прочностью, равной или большей прочности бетона стыкуемых пане9 лей. Плитки имеют прямоугольную форму, длина их равна толщине стеновой панели. 2 ил.

С: (21) 3908084/29-33 (22) 19.03.85 (46) 15.01 ° 87. Бюл. № 2 (71) Московский научно-исследовательский и проектный институт типового и экспериментального проектирования (72) В.С.Манасян и Г.Ф.Седловец (53) 69.057.4:691.022-413(088.8) (56) Горачек Е., Лишак В. и др.

Прочность и жесткость стыковык соединений панельных конструкций. М, 1980, с. 115.

Авторское свидетельство СССР № 876898, кл. Е 04 В 1/60, 1980. (54) СТЫКОВОЕ СОЕДИНЕНИЕ ПАНЕЛЕЙ

СТЕН И ПЕРЕКРЫТИЙ (57) Изобретение относится к области строительства, а именно к платфорОПИСАНИЕ ИЗОБРЕТЕНИЯ щина укладываемых плиток должна меняться так, чтобы все время соблюдалось приведенное условие.

В стыковом соединении увеличенная толщина растворного шва определяется по результатам контроля монтажного горизонта в уровне верха панелей перекрытий. При контроле монтажного горизонта по верху стеновых панелей

1плитки должны укладываться в шов под плитами перекрытий. В отдельных случаях плитки могут быть уложены в два ряда.

Предлагаемая конструкция стыка позволяет без применения металла исключить аварийные повреждения элементов крупнопанельных зданий при увеличении толщины горизонтальных швов и обеспечивает выравнивание деформаций швов различной толщины, исключая тем самым нежелательные перераспределения усилий в несущих конструкциях.

Стыковое соединение панелей стен и перекрытий, включающее заполнитель швов между ними и армирующий элемент, расположенный в шве между стеновой панелью и панелями перекрытия, о т— л и ч а ю щ е е с я тем, что, с целью повышения надежности и снижения металлоемкости стыка, армирующий элемент выполнен из отдельных плиток, из мелкозернистого бетона или цементно-песчаного раствора с прочностью, равной или превышающей прочность бетона панелей.

Фив 8

ТиРаж 666 Подписное

ВНИИПИ Заказ 7389/25

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

1 1283319 2

Изобретение относится к строительству, а именно к платформенным

I стыкам стеновых панелей и панелей перекрытий многоэтажных зданий и сооружений, и может быть применена в тех случаях, когда после нивелировки монтажного горизонта установ— лена необходимость увеличения толщин горизонтальных растворных швов.

Цель изобретения - повышение на- 10 дежности и снижение металлоемкости стыка.

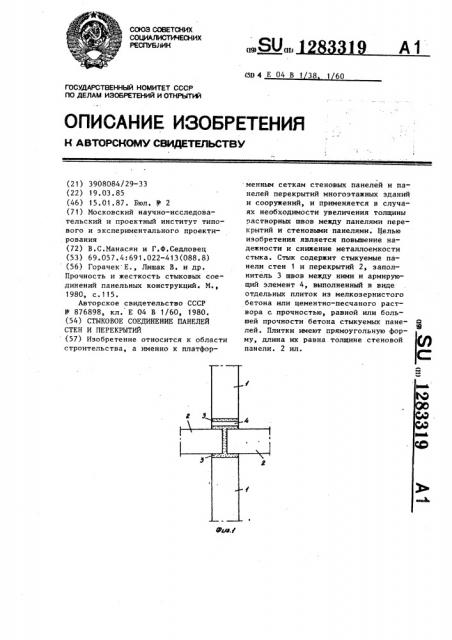

На фиг.1 изображен стык, поперечный разрез; на фиг.2 — то же, продольный разрез. 15

Стыковое соединение включает панели 1 стен и панели 2 перекрытий„ заполнитель 3 швов и армирующий элемент 4, выполнецный из отдельных плиток, располагаемых в утолщенном горизонтальном шве.

Плитки выполняют из мелкозернистого бетона или цементно-песчаного раствора с прочностью, равной или большей прочности бетона стыкуемых 25 Ф о р м у л а и з о б р е т е н и я панелей.

Плитки имеют прямоугольную форму.

Длина их равна толщине стеновой панели, ширина — в пределах 12-20 см, а толщина варьируется от 1 до 4 см через 1 см.

Толщина плиток, устанавливаемых в конкретный растворный шов, принимается исходя из толщины усиливаемого шва такой, чтобы суммарная толщина Я5 растворных швов под и над плитками была близка к проектной толщине шва и не превышала 3 см. При изменении толщины растворного шва IIo длине тол
