Способ реконструкции каркаса многоэтажных зданий

Способ реконструкции каркаса многоэтажных зданий

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства . Цель - обеспечение разрежения колонн при одновременном увеличении высот этажей, для чего на перекрытиях I, расположенных под усиливаемыми перекрытиями 2, закрепляют стропильные элементы 3. На колоннах 4 и 5 устанавливают подъемники 6 с грузовыми тягами 7, закрепленными к перекрытиям 1, подтягивают подъемом перекрытия 1, закрепляют стропильные элементы 3 с усиливаемым перекрытием 2, образуя усиленное перекрытие 8. Затем удаляют промежуточные концы 5. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дц 4 E 04 G 23/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3885295/29-33 (22) 13.05.85 (46) 15.01.87. Бюл. № 2 (71) Всесоюзный проектно-экспериментальный, конструкторский и технологический институт (72) Р. О. Саакян, А. О. Саакян, Ю. А. Сафарян, М. С. Макарян и А. Д. Оганесян (53) 69.059.3 (088.8) (56) Авторское свидетельство СССР № 754013, кл. Е 04 С 3/00, 1978.

Авторское свидетельство СССР № 1025840, кл. Е 04 G 23/00, 1982.

„,SUÄÄ 1283336 (54) СПОСОБ РЕКОНСТРУКЦИИ КАРКАСА МНОГОЭТАЖНЫХ ЗДАНИЙ (57) Изобретение относится к области строительства. Цель — обеспечение разрежения колонн при одновременном увеличении высот этажей, для чего на перекрытиях I, расположенных под усиливаемыми перекрытиями 2, закрепляют стропильные элементы 3. На колоннах 4 и 5 устанавливают подъемники 6 с грузовыми тягами 7, закрепленными к перекрытиям 1, подтягивают подъемом перекрытия 1, закрепляют стропильные элементы 3 с усиливаемым перекрытием 2, образуя усиленное перекрытие 8. Затем удаляют промежуточные концы 5. 4 ил.

12833" 6

Формула изобретения

Изобретение относится к строительству, в частности к способам реконструкции каркасов многоэтажных зданий, преимущественно возведенных методом подъема.

Цель изобретения — обеспечение разрежения колонн при одновременном увеличении высот этажей.

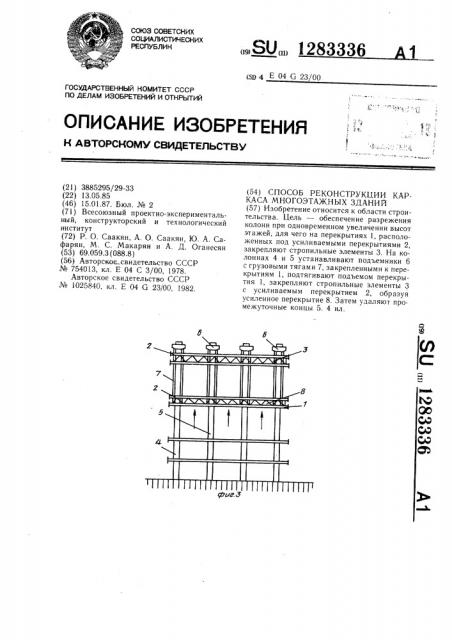

На фиг. 1 изображен реконструируемый каркас многоэтажного здания; на фиг. 2— момент, где на необходимых перекрытиях установлены стропильные элементы; на 10 фиг. 3 — процесс, где на колоннах здания установлены подъемники с грузовыми тягами и осуществлен подъем перекрытий, на которых установлены стропильные элементы до их соединения и закрепления с вышележащими перекрытиями с образованием усиленных перекрытий; на фиг. 4 — момент, где после образования усиленных перекрытий удаляют промежуточные колонны.

Способ реконструкции каркаса многоэтажного здания осуществляют в следующей последовательности: на перекрытиях 1, расположенных под усиливаемыми перекрытиями 2, устанавливают и закрепляют стропильные элементы 3. Затем на колоннах 4 и 5 устанавливают подъемники 6 с грузовыми тягами 7. Нижние концы грузовых тяг 7 25 закрепляют к перекрытиям 1 с установленными на них стропильными элементами 3, после чего осуществляют под.ьем подтягиванием перекрытий 1 до соединения и закрепления стропильных элементов 3 с усиливаемыми перекрытиями 2 с образованием ЗО усиленных перекрытий 8. Затем удаляют промежуточные колонны 5. Такое выполнение способа реконструкции каркаса много2 этажных зданий позволяет проводить разрежение колонн и изменение высоты этажей, максимально используя для усиления перекрытий конструкции самого здания, что исключает необходимость возведения нового каркаса, обеспечивающего требуемые функции. Способ может применяться не только в промышленных типах зданий, но и в жилых, общественных зданиях различной этажности, преимущественно возведенных методом подьема. Кроме того, способ может быть использован и при необходимости получения возможности свободной перепланировки помещений, установки крупногабаритного оборудования, образования помещений зального типа. Внутреннее пространство усиленных перекрытий может быть использовано в качестве технического этажа (для размещения различных коммуникаций, оборудования) .

Способ реконструкции каркаса многоэтажных зданий> преимущественно возведенных методом подъема, включающий усиление перекрытий и удаление промежуточных колонн, отличающийся тем, что, с целью обеспечения разрежения колонн при одновременном увеличении высот этажей, усилеwe перекрытий осуществляют путем соединения вышележащего перекрытия с предварительно подтянутым к нему нижележащим посредством стропильных элементов, после чего производят удаление промежуточных колонн.

1283336 с;РигГ

Составитель В. Жариков

Редактор С. Лисина Техред И. Верес Корректор Т. Колб

Заказ 7390/26 Тираж 666 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
