Устройство для нейтрализации отработавших газов двигателя внутреннего сгорания

Устройство для нейтрализации отработавших газов двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



Изобретение относится к двигателестроеншо, а именно к двигателям внутреннего сгорания. Целью изобретения является повышение эффективности нейтрализации отработавших газов. Устройство состоит из электромагнитной обмотки и постоянного магнита, размещенных в корпусе двигателя, набивки в виде свернутой в рулон про-, волгчной сетки. Каталитический нейтрализатор , заполненный мелкодисперсными кальцийсодержащими реагентами, расположен между зонами размещения постоянного магнита и нейтрализующей набивки. Нейтрализатор выполнен в виде кольца, соединенного с внутренней полостью реактора радиальньми каналами . При работе двигателя отработавшие газы попадают в зону размещения электромагнитной обмотки и постоянного магнита и подвергаются их воздействию. Вихревой характер поля усиливается благодаря наличию в этой зоне постоянного магнита, что способствует увеличению колебательных скоростей. Разноименно заряженные частицы движутся в зоне реактора по сложным круговым траекториям в противоположйьк направлениях, что увеличивает время пребывания в в зоне активных химических реакций, где происходит нейтрализация отработавших газов. Далее частицы отработавших газов попадают в зону размещения каталитического нейтрализатора . В этой зоне осуществляется химическое воздействие на выхлопные газы и их очистка от вредных примесей. 1 з.п.ф-лы. 2 ил. а (Л

..SU„,, 1283429 A 1 (51)4 F 01 N 3/08

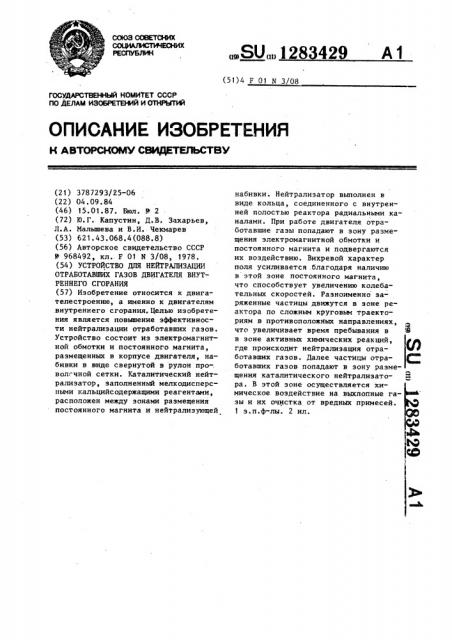

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Г10 ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИ (21) 3787293/25-06 (22) 04.09.84 (46) 15. 01 ° 87. Бюл. Р 2 (72) Ю.Г, Капустин, Д.В. Захарьев, Л.А. Малышева и В.И. Чекмарев (53) 621.43.068.4(088.8) (56) Авторское свидетельство СССР

У 968492, кл. Г 01 К 3/08, 1978. (54) УСТРОЙСТВО ДЛЯ НЕЙТРАЛИЗАЦИИ

ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение относится к двигателестроению, а именно к двигателям внутреннего сгорания. Целью изобретения является повышение эффективности нейтрализации отработавших газов.

Устройство состоит из электромагнитной обмотки и постоянного магнита, размещенных в корпусе двигателя, набивки в виде свернутой в рулон про-. вол.-чной сетки. Каталитический нейтрализатор, заполненный мелкодисперсными кальцийсодержащими реагентами, расположен между зонами размещения постоянного магнита и нейтрализующей набивки. Нейтрализатор выполнен в виде кольца, соединенного с внутренней полостью реактора радиальными каналами. При работе двигателя отработавшие газы попадают в зону размещения электромагнитной обмотки и постоянного магнита и подвергаются их воздействию. Вихревой характер поля усиливается .благодаря наличию в этой зоне постоянного магнита, что способствует увеличению колебательных скоростей. Раэноименно заряженные частицы движутся в зоне реактора по сложным круговым траекториям в противоположных направлениях, что увеличивает время пребывания в 4 в зоне активных химических реакций, где происходит нейтрализация отработавших газов. Далее частицы отработавших газов попадают в зону размещения каталитического нейтрализатора. В этой зоне осуществляется химическое воздействие на выхлопные газы и их очистка от вредных примесей.

1 з.п.ф-лы. 2 ил. тромагнитной обмоткой б, и магнитного поля, создаваемого магнитом 9, на заряженные частицы способствует увеличению колебательных скоростей, причем разноименно заряженные части— цы движутся в зоне реактора 1 по сложным круговым траекториям в противоположных направлениях, что увеличивает время пребывания в зоне активных химических реакций с сохранением высоких кинетических энергий.

При этом имеет место рекомбинация заряженных частиц и происходит нейтреализацияотработавших газов.

Частицы отработавших газов попадают далее в зону размещения каталитического нейтрализатора 7, заполненного мелкодисперсными кальцийсодержащими реагентами 8 и соединенного с полостью реактора i радиальными каналами 10.

В этой зоне осуществляется химическое воздействие на выхлопные газы и их очистка от вредных примесей путем поступления реагента по радиальным каналам 10 в полость корпуса 2 из-за разности полярности и зарядов СаСО и частиц газов. Энерз гичное протекание химических реакций и эффективная нейтрализация продуктов неполного сгорания обеспечивается за счет предварительной обработки газов в комплексном вихревом магнитном поле, которое обеспечило улучшение распределения активных центров химических реакций по всему объему полости реактора 1, увеличение кинетической энергии разноименно заряженных частиц, а также увеличение времени их пребывания в зоне активных химических процессов. При взаимных столкновениях разноименно заряженных частиц происходит их рекомбинация, сопровождающаяся появлением новых активных частиц и выделением энергии, затраченной на ионизацию атомов и молекул, что также способствует активизации химических реакций в полости реактора 1 и эффективной нейтрализации отработавших газов. При этом отдельные заряженные частицы уносятся потоком нейтрального газа из зоны действия комплекс" ного вихревого магнитного поля, создаваемого электромагнитной обмоткой 6 и постоянным магнитом 9, и из зоны действия каталитического нейтрализатора 7. Эти заряженные часI 1?83429

Изобретение относится к машиностроению, а именно к устройствам снижения количества вредных выбросов в отработавших газах двигателя внутреннего сгорания. 5

Цель изобретения — повышение эффективности нейтрализации.

На фиг. 1 показано устройство, продольный разрез, на фиг. 2 — то же, поперечный разрез. 10

Устройство для нейтрализации отработавших газов содержит реактор 1 с корпусом 2 из термостойкого материала, снабженный входным 3 и выходным 4 патрубками. В выходном патруб- 15 ке 4 реактора 1 установлена набивка 5, выполненная в виде свернутой в рулон проволочной сетки. На корпусе 2 размещены электромагнитная обмотка 6 и каталитический нейтрализа- 20 тор 7, заполненный мелкодисперсными кальцийсодержащими реагентами 8, представляющими собой, например, СаСО . В реакторе 1 в зоне установки электромагнитной обмотки 6 размещен в вертикальной плоскости постоянный магнит 9. Каталитический нейтрализатор 7 установлен между зонами размещения постоянного магнита 9 и нейтрализующей набивки 5 и выполнен в виде кольца, полость которого, заполненная кальцийсодержащими реагентами 8, соединена с внутренней полостью реактора 1 радиальными каналами 10. 35

Устройство для нейтрализации отработавших газов работает следующим образом.

При работе двигателя отработавшие газы из выхлопной трубы через 40 входной атрубок 3 поступают во внутреннюю полость реактора 1 и попадают в зону размещения электромагнитной обмотки 6 и постоянного магнита

9. Отработавшие газы содержат актив- 45 ные частицы, являющиеся носителями положительного, отрицательного или нейтрального заряда. При попадании ионизированной среды в зону размещения электромагнитной обмотки 6 газы 50 подвергаются воздействию электромагнитного поля, создаваемого электромагнитной обмоткой 6 в реакторе 1, причем вихревой характер электромагнитного поля усиливается благодаря наличию в этой зоне постоянного магнита 9.

Комплексное воздействие электромагнитного поля, создаваемого элек83429

Формула изобретения

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что в качестве реагента использован CaCO .

Составитель Б.Левчаев

Техред М.Ходанич Корректор А.Обручар

Редактор М. Дылын

Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7401iÇ1

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 12 тицы попадают на набивку 5, которая обеспечивает их рекомбинацию.

- 1, Устройство для нейтрализации отработавших газов двигателя внутреннего сгорания, содержащее корпус с входным и выходным патрубками и размещенной в нем набивкой, выполненной в виде свернутой в рулон проволочной сетки, и расположенные на корпусе электромагнитную обмотку и каталитический нейтрализатор с реагентом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности нейтрализации, устройство дополнительно содержит постоянный магнит, размещенный в корпусе в зоне электромагнитной обмотки, а каталитический нейтрализатор размещен на корпусе между набивкой и постоянным магнитом и сообщен с внутренней полостью кор10 пуса при помощи радиальных каналов.
