Способ испытания изделий на герметичность

Способ испытания изделий на герметичность

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям изделий на герметичность и позволяет повысить чувствительность и надежность испытаний путем обеспечения возможности определения сквозных микродефектов с размером сечения менее 5-10 мкм, a также повысить безопасность путем исключения перепада давления. Изделие помещают в технологическую ванну и производят заполнение изделия и ванны протонодонорной жидкостью. Затем помещают в полость объекта испытания и в технологическую ванну электроды, подключенные к измерителю разности потенциалов. В результате торо,чТо в тонких пленках на поверхностях микродефектов происходит уси.пение межмолекулярных водородных связей протонодонорной жидкости,подвижность протона увеличивается. Эффект прохождения протона через микродефект регистрируют появлением скачка потенциала измерителем разности потенциалов , по которому судят о наличии микродефекта. Гил. (Л

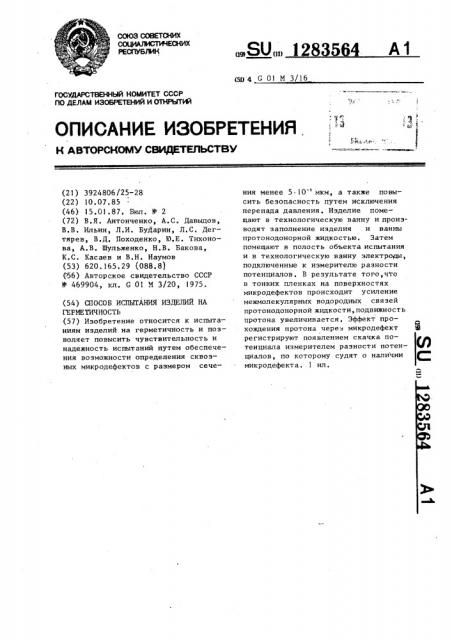

СОЮЗ СОВЕТСНИХ

О.И

РЕСПУБЛИК

ИИ O!) др 4 С 01 М 3/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЛНРЫТИЙ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3924806/25-28 (22) 10.07,85 (46) 15.01,87. Бюл, В 2 (72) В.Я, Антонченко, А.С. Давыдов, В.В, Ильин, Л,И. Бударин, Л,С, Дегтярев, В.Д. Походенко, 10.Е. Тихонова, А.В, Шульженко, Н.В. Бакова, К.С. Касаев и В.Н. Наумов (53) 620.165 ° 29 (088.8) (56) Авторское свидетельство СССР

Ф 469904, кл. G 01 М 3/20, 1975. (54) СПОСОБ ИСПЫТАНИЯ ИЗДЕЛИИ НА

ГЕРМЕТИЧНОСТЬ (57) Изобретение относится к испытаниям изделий на герметичность и позволяет повысить чувствительность и надежность испытаний путем обеспечения возможности определения сквозных микродефектов с размером сечения менее 5 ° 10 мкм, а также повысить безопасность путем исключения перепада давления. Изделие помещают в технологическую ванну и производят заполнение иэделия и ванны протонодонорной жидкостью. Затем помещают в полость объекта испытания и в технологическую ванну электроды, подключенные к измерителю разности потенциалов. В результате того,что в тонких пленках на поверхностях микродефектов происходит усиление межмолекулярных водородных связей протонодонорной жидкости, подвижность протона увеличивается. Эффект прохождения протона через микродефект регистрируют появлением скачка потенциала измерителем разности потенциалов, по которому судят о наличии микродефекта. 1 ил, 1283564

Изобретение относится к испытаниям на герметичность и может быть использовано для определения сквозных микродефектов в стенках изделий, соединениях- изделий, а также в капиллярных моделях микродефектов имитаторах течей.

Цель изобретения — повышение чувствительности, надежности и безопасности испытаний путем обеспечения возможности определения сквозных микродефектон с размером сечения менее 5 10 мкм и проведения испытаний без создания перепада давления, На чертеже изображена схема установки для реализации способа, Установка включает технологическую ванну 1,в которую помещен объект 2 испытания. В технологическую ванну 1 и внутри объекта 2 испытаний устанавливают хлорсеребряйые электроды 3 и 4, присоединенные к измерителю 5 разности потенциалов, и гермоввод 6.

Способ осуществляется следующим образом.

Объект 2 испытания, имеющий сквозную микронеплотность малого сечения, помещают в технологическую ванну 1 и производят заполнение ванны 1 и объекта 2 испытания протонодонорной жидкостью (например, подкисленной дистиллированной водой 0,01 и, соляной кислотой). Внутри объекта 2 испытания и в технологической ванне

1 устанавливают электроды 3 и 4, которые подключают к измерителю 5 разности потенциалов. В качестве измерителя 5 используют РН-метр, например, типа РН-340. Электрод 3, установленный внутри объекта 2 испытания, подключают к РН-метру через проводник, введенный через гермоввод 6. Электрод 3 размещают в объекте 2 испытания по возможности ближе к месту предполагаемого микродефекта, Строение молекул воды, огранических и неорганических кислот и

5 других протоносодержащих жидкостей таково, что в объемной фазе они состоят из неупорядоченных структур с водородными связями. Жидкость за счет таких связей способна образовывать ассоциаты, в которых центральная молекула по отношению к двум из своих соседей выступает как донор протона.

В тонких пленках на поверхностях микродефектов происходит образование структурно упорядоченных слоев жидкости в результате стерических факторов и взаимодействия молекул жидкости с активными центрами ограничивающих поверхностей. При этом происходит усиление межмолекулярных водородных связей, а подвижность протона увеличивается. Поэтому, обнаруживают микродефект, регистрируя проходящие через него протоны, причем с уменьшением сечения микродефекта проявляется эффект увеличения подвижности протонов в граничных слоях воды, что регистрируется по появлению скачка потенциала измерителем разности потенциалов. формула и э о б р е т е н и я

Способ испытания изделий на rep35 метичность, заключающийся в том, что изделие заполняют контрольной жидкостью и о герметичности судят по проникновению этой жидкости через микродефекты, о т л и ч а ю— шийся тем, что, с целью повышения чувствительности, надежности и безопасности испытаний, в качестве контрольной жидкости используют протонодонорную жидкость, а наличие .микродефектов определяют по появлению в ней протонного потенциала.

12835б4

Составитель С. Малькевич

Редактор Н. Киштулинец Техред Л. Сердюкова Корректор Е. Сирохман

Заказ 7428/38 Тираж 77б Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
