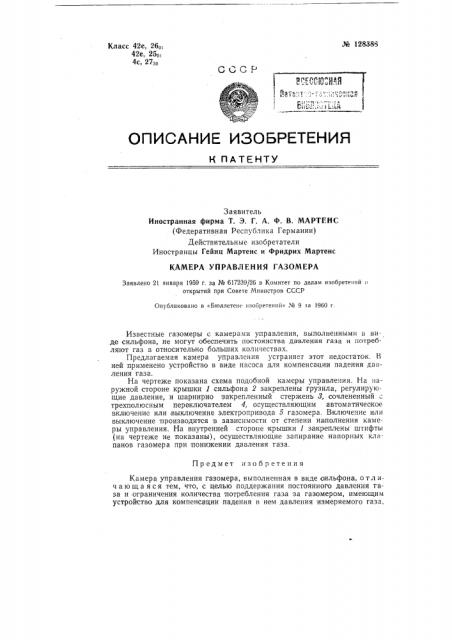

КАМЕРА УПРАВЛЕНИЯ ГАЗОМЕРА

Заявлено 21 января 1959 г, за № 617239/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1960 г.

Известные газомеры с камерами управления, выполненными в виде сильфона, не могут обеспечить постоянства давления газа и потребляют газ в относительно больших количествах.

Предлагаемая камера управления устраняет этот недостаток. В ней применено устройство в виде насоса для компенсации падения давления газа.

На чертеже показана схема подобной камеры управления. На наружной стороне крышки 1 сильфона 2 закреплены грузила, регулирующие давление, и шарнирно закрепленный стержень 3, сочлененный с трехполюсным переключателем 4, осуществляющим автоматическое включение или выключение электропривода 5 газомера. Включение или выключение производится в зависимости от степени наполнения камеры управления. На внутренней стороне крышки 1 закреплены штифты (на чертеже не показаны), осуществляющие запирание напорных клапанов газомера при понижении давления газа.

Предмет изо б р ете ни я

Камера управления газомера, выполненная в виде оильфона, отличаю щ а я с я тем, что, с целью поддержания постоянного давления газа и ограничения количества потребления газа за газомером, имеющим устройство для компенсации падения в нем давления измеряемого газа, Л 128388

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 167; 7

Поди. к печ. 26.III-60 г.

Тираж 800 Цена 25 коп:

Информационно-издательский отдел.

Объем 0,17 и, л. Зак. 272I

Тппография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, !4. выполненное в виде насоса, на наружной стороне крышки сильфона закреплены регулирующие давление грузила и шарнирно закрепленный стержень, сочлененный с трехполюсным переключателем для автоматического включения или выключения злектропривода к газомеру в зависимости от степени наполнения камеры управления, а на внутренней стороне крышки установлены штифты для запирания напорных клапанов газомера при понижении давления.
