№ 12841э

Класс 5Ь, 40 СССР

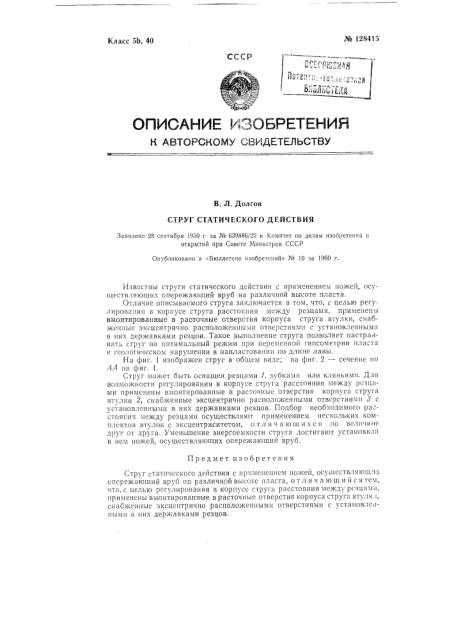

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHGMY СВИДЕТЕЛЬСТВУ

В. Л. Долгов

СТРУГ СТАТИЧЕСКОГО ДЕЙСТВИЯ

Заявлено 28 сентября 1959 г. за ¹ 639886j22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <Бюллетене изобретений» ¹ 10 за 1960 г.

Известны струги статического действия с применением ножей, осуществляющих Опережающий вруб на различной высоте пласта.

Отличие описываемого струга заключается в том, что, с целью регулирования в корпусе струга расстояния между резцами, применены вмонтированные в расточные отверстия корпуса струга втулки, снабженные эксцентрично расположенными отверстиям:I с установленными в них державками резцов..Такое выполнение струга позволяет настраивать струг на оптимальный режим при переменной гипсометрии пласта и геологическом нарушении в напластовании по длине лавы

На фиг. 1 изображен струг в общем виде; на фиг. 2 — сечение по

АЛ на фиг. 1.

Струг может оыть оснащен резцами 1, зубками или клиньями. Для возмо>кности регулирования в корпусе струга расстояния между резцами применены вмонтированные в расточныс отверстия корпуса струга втулки 2, снабженные эксцентрично расположенными отверстиями о с установленными в ННх державками резцов. Подбор необходимого расстояния между резцами осуществляют применением нескольких комплектов втулок с эксцентриситетом, о тл и ч а ю ш и х с я по ве,пшинс друг от друга. Уменьшение энергоемкости стрУга достигают x CTßÈÎÂåýii в нем ножей, осуществляющих опережающий вруб.

Предмет изобретсния

Струг статического действия с применением ножей, осуществляющих

Опережающий вруб IIH различной высоте пласта, отличающийся тем, что, с целью pclóëèðîâàíèÿ в корпусе струга расстояния между резцам 1, применены вмонтированные в расточные отверстия корпуса струга втулк,I, снасжснныс эксцентрично расположенными отверстиями с установленными з них дер>кавками резцов. № 128415

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве Гр. 11

Тппсграфпп Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 4139

zi

Ф а 2

Подп. к печ. 11Х-60 г.

Тираж 650 Цена 25 коп.
