Щ 128421

Класс 5d, 6в, 5д, 9о1

СССР

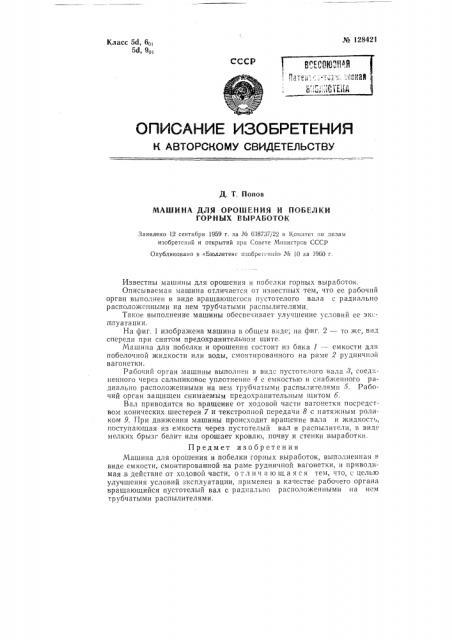

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д. T. Попов

МАШИНА ДЛЯ ОРОШЕНИЯ И ПОБЕЛКИ

ГОРНЫХ ВЫРАБОТОК

Заявлено 12 сентября 1959 г. за М 638737122 в Комитет но делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретения» М 10 за 1960 г.

Известны машины для орошения и побелки горных выработок.

Описываемая машина отличается от известных тем, что ее рабочий орган выполнен в виде вращающегося пустотелого вала с радиально расположенными на нем трубчатыми распылителями, Такое выполнение машины обеспечивает улучшение условий ее эксллуатации.

На фиг. 1 изображена машина в общем виде; на фиг. 2 — то же, вид спереди при снятом предохранительном щите.

Машина для побелки и орошения состоит из бака 1 — емкости для побелочной жидкости или воды, смонтированного на раме 2 рудничной вагонетки.

Рабочий орган машины выполнен в виде пустотелого вала 8, соединенного через сальниковое уплотнение 4 с емкостью и снабженного радиально расположенными на нем трубчатыми распылителями 5. Рабочий орган защищен снимаемым предохранительным щитом б.

Вал приводится во вращение от ходовой части вагонетки посредством конических шестерен 7 и текстропной передачи 8 с натяжным роликом 9. При движении машины происходит вращение вала и жидкост,, поступающая из емкости через пустотелый вал в распылители, в виде мелких брызг белит или орошает кровлю, почву и стенки выработки.

Предмет изобретения

Машина для орошения и побелки горных выработок, выполненная в виде емкости, смонтированной на раме рудничной вагонетки, и приводимая в действие от ходовой части, о тл и ч а ю щ а я с я тем, что, с целью улучшения условий эксплуатации, применен в качестве рабочего органа вращающийся пустотелый вал с радиально расположенными»а нем трубчатыми распылителями. № 128421

Фиг Р
