Магистраль для подключения искусственного желудочка

Магистраль для подключения искусственного желудочка

Иллюстрации

Показать все

Реферат



Изобретение относится к насосам крови и предназначено для проведения вспомогательного кровообращения искусственным желудочком сердца (ИЖС). Цель изобретения - снижение септических осложнений за счет устранения необходимости повторной торакотомии для отключения ИЖС. Магистраль содержит силиконовую трубку, тяги, фланец, прикрепленный к сосудистому протезу, выполненный в виде кольца, бортик, пластины, обойму с лепестками, стопорное кольцо. После подшивания сосудистого протеза кольцо с помощью тяг сдвигается с лепестков и производится стыковка магистрали. Лепестки заводятся за бортик и фиксируются кольцом. После завершения вспомогательного кровообращения стопорное кольцо снимается , лепестки разжимаются и трубкавыводится из организма, а сосудистый протез с фланцем, перекрытьш пробкой остается, что способствует исключению повторной торакотомии, устранению опасности тромбообразования в магистралях , уменьщению количества и массы . имплантированных в грудную полость инородных тел, оставляемых в организме . 3 ил. € W С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ay 4 A 61 и 1/00

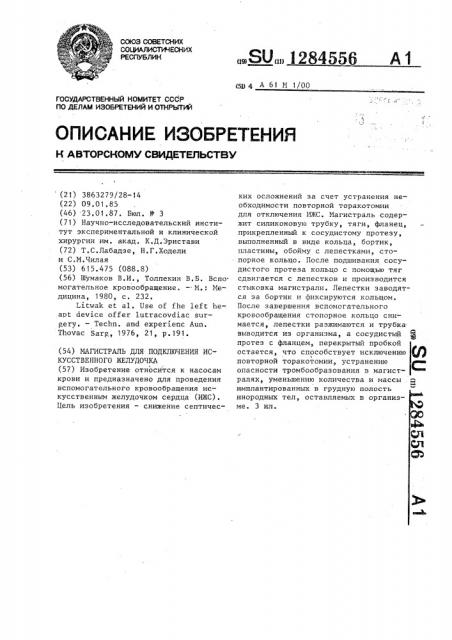

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3863279/28-14 (22) 09.01.85 (46) 23.01,87. Бюл. М- 3 (71) Научно-исследовательский институт экспериментальной и клинической хирургии им. акад. К,Д.Эристави (72) Т.С.Лабадзе, Н.Г,Ходели и С.М,Чилая (53) 615.475 (088.8) (56) Шумаков В.И., Толпекин В,Б. Вспо могательное кровообращение. †. М.: Медицина, 1980, с. 232 °

Litwak et а1. Use of fhe left he-.

apt device offer lutracovdiac surgery. — Techn. and ezperienc Aun, Thovac Sarg, 1976, 21, р.191. (54) МАГИСТРАЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ИСКУССТВЕННОГО ЖЕЛУДОЧКА (57) Изобретение относится к насосам крови и предназначено для проведения вспомогательного кровообращения искусственным желудочком сердца (ИЖС), Цель изобретения — снижение септических осложнений за счет устранения необходимости повторной торакотомии для отключения ИЖС. Магистраль содержит силиконовую трубку, тяги, фланец, прикрепленный к сосудистому протезу, выполненный в виде кольца, бортик, пластины, обойму с лепестками, стопорное кольцо. После подшивания сосудистого протеза кольцо с помощью тяг сдвигается с лепестков и производится стыковка магистрали. Лепестки заводятся за бортик и фиксируются кольцом.

После завершения вспомогательного кровообращения стопорное кольцо снимается, лепестки разжимаются и трубка выводится из организма, а сосудистый ф протез с фланцем, перекрытый пробкой остается, что способствует исключению

1 повторной торакотомии, устранению опасности тромбообразования в магистралях, уменьшению количества и массы . = имплантированных в грудную полость инородных тел, оставляемых в организме. 3 ил.

1 12845

Изобретение относится к медицинской технике, а именно к насосам крови, и предназначено для использования при проведении вспомогательного кровообращения искусственным желудочком сердца (ИЖС). Цель. изобретения — снижение септических осложнений путем устранения необходимости повторной торакотомии для отключения ИЖС. l0

На фиг.1 представлены детали магистрали перед сборкой; на фиг,2 — маI гистраль в состыкованном виде; на фиг.3 — то же, в момент расстыковки удаляемой части. f5

Магистраль для подключения искусственного желудочка содержит силиконовую трубку 1 с вмонтированными в ее стенки в каналах 2 стальными тяга" ми 3, пробку 4 для перекрывания сили- 20 коновой трубки 1, фланец 5, прикрепленный к сосудистому протезу 6, выполненный в виде кольца 7 с буртиком

8, пластины 9 и 10 для закрепления сосудистого протеза 6, обойму 11 с пружинящими лепестками 12, расположенную на рабочем конце силиконовой трубки i стопорное кольцо 13, установленное на обойме 1I с возможностью перемещения и соединенное с тягами .3. При этом пружинящие лепестки 12 выполнены с зубцами на концах.

Магистраль используется следующим образом.

Магистраль для подключения искусственного желудочка, содержащая эластичную трубку, пробку, о т л и ч- а— ю щ а я с я. тем, что, с целью снижения септических осложнений, она

35 снабжена фланцем, прикрепленным к сосудистому протезу, выполненным в виде цилиндра с буртиком, обоймой с пружинящими лепестками, расположенной на рабочем конце трубки, стопорным кольцом, установленным с возможностью перемещения на обойме, и тягой, расположенной в стенке трубки и соединенной с одной стороны со стопорным кольцом, при этом пружинящие лепестки обоймы выполнены с зубцами для зацепления с буртиком фланца.

Во время операции по подключению

ИЖС после подшивания сосудистых протезов 6 с прикрепленными фланцами 5 к сердцу и, аорте стопорное кольцо 13 с помощью тяг 3 сдвигается с пружинящих лепестков 12 обоймы 11 и производится стыковка магистрали. Пружинящие лепестки 12 с зубцами на концах заходят sa буртик 8 кольца 7 и фиксируются стопорным кольцом 13. Затем по известным методикам осуществляется

56 2 заполнение ИЖС кровью и производится вспомогательное кровообращение.

После завершения вспомогательного кровообращения производят постепенное уменьшение производительности насоса и осуществляют вначале перекрытие входного, а затем выходного сосудистых протезов пробок 4, выполненной из силикона. С помощью тяг 3 снимается стопорное кольцо 13 с лепестков

12 обоймы 11. Лепестки обоймы разжимаются и происходит отстыковка силиконовой трубки 1 от фланца $ сосудистого протеза 6. Силиконовая трубка

1 с обоймой 11 удаляется из организма, а сосудистый протез с фланцем, перекрытый силиконовой пробкой, остается в нем.

Применение предлагаемой магистрали позволяет устранить необходимость повторной торакотомии для отключения

ИЖС, устранить опасность тромбообразования в магистралях, уменьшить количество и массу имплантированных в грудную полость инородных тел, оставляемых в организме.

Формула из обретения

1284556

Фиг.2

1284556

Составитель А.Макеев

ТехредЛ.Сердокова Корректор Г.Решетняк

Редактор В.Петраш

Заказ 7592/5 тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
