Способ управления процессом регенерации абсорбента

Способ управления процессом регенерации абсорбента

Иллюстрации

Показать все

Реферат



Изобретение относится к способу управления процессом регенерации адсорбента , может быть использовано в нефтедобывающей , нефтеперерабатываюш,ей и газовой промышленности и позволяет уменьшить потери абсорбента за счет повышения точности регулирования. Способ реализуется системой автоматического регулирования САР, включаюшей контур регулирования температуры верха регенерационной колонны 2 изменением подачи флегмы в нее (датчик 21 (Д) температуры, регулятор 22 (Р), исполнительный механизм (ИМ) и контур регулирования давления в испарителе 13 изменением расхода неконденсируемой фазы из рефлюксной емкости (Д 17 давления. Р 19, ИМ 20). САР включает корректирующий контур по давлению на питательной тарелке колонны при регулировании температуры верха колонны и давления в испарителе 13 (Д 25, Р 24, связанный с камерами за- /Л Дания Р 22 и Р 19). 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з 1 а з

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3917455/23-26 (22) 06.05.85 (46) 23.01.87. Бюл. № 3 (71) Научно-исследовательский и проектный институт по комплексной автоматизации в нефтяной и химической промышленности (72) А. Г. Рзаев, 3. А. Аббасов и В. П. Рябов (53) 66.012-52 (088.8) (56) Дианов В. Г. Автоматизация производственных процессов в нефтеперерабатывающей и нефтехимической промышленности.—

М.: Химия, 1968, с. 287.

Тараненко Б. Ф., Герман В. Г. Автоматическое управление газопромысловыми объектами. — М.: Недра, 1976, с. 135. (54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ РЕГЕНЕРАЦИИ АБСОРБЕНТА (57) Изобретение относится к способу управления процессом регенерации адсорбенÄÄSUÄÄ 1284589 А1 дц 4 В 01 D 53/34, G 05 D 27/00 та. может быть использовано в нефтедобывающей, нефтеперерабатывающей и газовой промышленности и позволяет уменьшить потери абсорбента за счет повышения точности регулирования. Способ реализуется системой автоматического регулирования

САР, включающей контур регулирования температуры верха регенерационной колонны 2 изменением подачи флегмы в нее (датчик

21(Д) температуры, регулятор 22 (Р), исполнительный механизм (ИМ) и контур регулирования давления в испарителе 13 изменением расхода неконденсируемой фазы из рефлюксной емкости (Д 17 давления. Р 19, ИМ 20) . САР включает корректирующий контур по давлению на питательной тареле ке колонны при регулировании температуры р верха колонны и давления в испарителе

13 (lj 2а, P 24, связанный с камерами за- Q) дания P 22 и Р 19). 1 ил.

1284589

Формула изобретения

Составитель A. Каретников

Редактор О. Бугир Техред И. Верес Корректор Л. Пилипенко

Заказ 7480/7 Тираж 556 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к автоматизации процессов комплексной подготовки газа и может быть чспользовано в нефтедобывающей, нефтеперерабатывающей и газовой промышленности.

Цель изобретения — уменьшение потерь абсорбента за счет повышения точности регулирования.

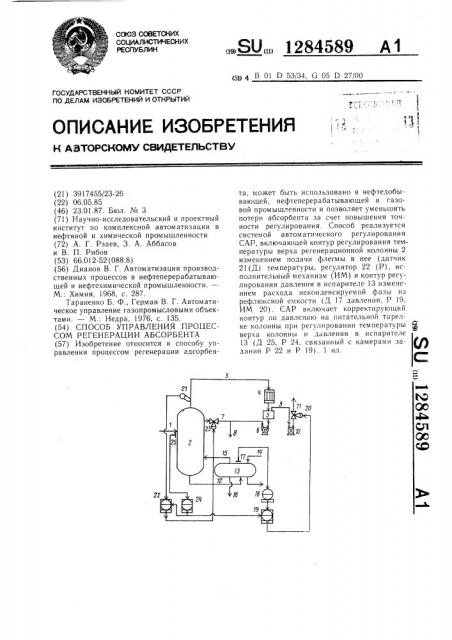

На чертеже представлена схема осуществления способа управления процессом регенерации абсорбента.

Абсорбент по трубопроводу 1 поступает на питательную тарелку регенерационной колонны 2, где разделяется на две фазы. Паровая фаза по трубопроводу 3 уходит из верха колонны и, проходя через холодильник 4, поступает в рефлюксную емкость 5, откуда конденсат насосом 6 по трубопроводу 7 в виде флегмы поступает в верхнюю часть колонны, а избыток конденсата отводится по трубопроводу 8. Неконденсируемая часть по трубопроводу 9 поступает на всас вакуумом насоса 10 и отводится по трубопроводу 11. Жидкая фаза, состоящая в основном из абсорбента, с нижней тарелки колонны 2 по трубопроводу 2 направляется в испаритель 13. В испарителе она нагревается за счет водяного пара, подаваемого по трубопроводу 14. Паровая фаза из верхней части испарителя по трубопроводу 15 поступает под глухую тарелку колонны для поддержания температурного режима низа колонны, а регенерированный абсорбент с вы- ЗO сокой температурой из нижней части испарителя отводится по трубопроводу 16.

Давление в испарителе измеряется датчиком 17, вторичным прибором 18 и регулируется регулятором 19 с воздействием на исполнительный механизм 20, установленный на трубопроводе !1. Температура верха регенерационной колонны измеряется датчиком 21 и регулируется регулятором 22 с воздействием на исполнительный механизм

23, установленный на трубопроводе подачи орошения в колонну.

В корректирующие камеры регуляторов

19 и 22 сигнал поступает с выхода регулятора 24, вход которого соединен с датчиком

25 давления на питательной тарелке.

Схема функционирует следующим образом.

Датчиком 25 измеряется давление на питательной тарелке колонны, и измеренное значение в регуляторе 24 сравнивается с номиналом. Если измеренное значение оольше номинала (означает, что увеличивается потеря абсорбента и увеличивается давление в испарителе), то с выхода регулятора результат рассогласования в виде коррекции одновременно поступает в корректирующие камеры регуляторов 19 и 22 и, соответственно, уменьшает регулируемые значения давления в испарителе и температуры верха колонны, что обеспечивает уменьшение потерь абсорбента.

Способ управления процессом регенерации абсорбента путем регулирования давления в испарителе воздействием на расход неконденсируемой фазы из рефлюксной емкости и температуры верха регенерационной колонны воздействием на подачу флегмы, отличающийся тем, что, с целью уменьшения потерь абсорбента за счет повышения точности регулирования, дополнительно измеряют давление на питательной тарелке колонны и при его отклонении от заданной величины регулируют давление в испарителе и температуру верха колонны.
