Реферат



Изобретение относится к пайке. Целью изобретения является обеспечение равномерной толщины покрытия за счет создания единой ножеобразной струи жидкости. Устройство содержит поворотный механизм, вьтолненный в виде рычага. Один конец рычага соединен с корпусом, а второй - посредством штифта, установленного в паз хомута, взаимодействует со стенками торцового паза поворотного диска. Для получения единого жидкостного ножа можно проводить регулировку направления кавдой струи. При этом корпус плавно поворачивается на требуемый угол и фиксируется . 3 ил.

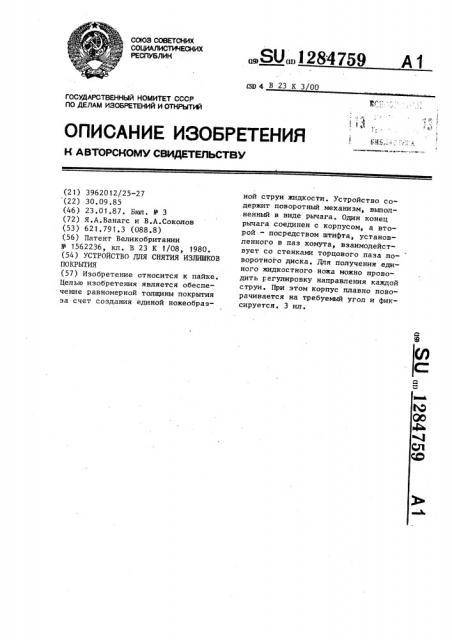

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСИЪБЛИН..Я0„„1284759 (59 4 В 23 К 3 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3962012/25-27 (22) 30.09.85 (46) 23.01.87. Вюл. У 3 (72) Я.А.Ванагс и В.А.Соколов (53) 621.791.3 (088.8) (56) Патент Великобритании

9 1562236, кл. В 23 К 1/08, 1980. (54) УСТРОЙСТВО ДЛЯ .СНЯТИЯ ИЗЛИШКОВ

ПОКРЫТИЯ (57) Изобретение относится к пайке.

Целью изобретения является обеспечение равномерной толщины покрытия за счет создания единой ножеобразной струи жидкости. Устройство содержит поворотный механизм, выполненный в виде рычага. Один конец рычага соединен с корпусом, а второй — посредством штифта, установленного в паз хомута, взаимодействует со стенками торцового паза поворотного диска. Для получения .единого жидкостного ножа можно проводить регулировку направления каждой струи. При этом корпус плавно поворачивается на требуемый угол и фиксируется. 3 ил.

128ч759

Изобретение относится к области пайки. а именно к устройствам для снятия излишков припоя с поверхности печатных плат с металлизированными отверстиями после нанесения на них сплава методом окунания с помощью гидравлических средств горячим теплоносителем.

Целью изобретения является обеспечение равномерной толщины покрытия за счет создания единой ножеобразной струи жидкости.

На фиг. 1 изображен агрегат нанесения сплава на обрабатываемые поверхности печатных плат и снятия излишков припоя; на фиг. 2 — вид А на фиг. 1; на фиг, 3 — устройство плавной регулировки щелевой форсунки.

Устройство для формирования ножеобразной струи содержит входной патрубок 1„ установленный на нем корпус

2 и закрепленную на входном участке корпуса 2 щепевую форсунку 3 с прижимом 4 и зажимным приспособлени— ем 5.

Форсунка 3 выполнена с наружной конической поверхностью 6, а выходной участок корпуса 2 — с внутренней конусообразной поверхностью 7 для размещения в нем форсунки 3, при этом корпус 2 снабжен механизмом поворота, выполненным в виде рычага 8, один конец которого посредстлом шарнира 9 соединен с корпусом

2, а другой посредством штифта 10, установленного в паз ii жестко закрепленного на входном патрубке 1 хомута 12, взаимодействует с торцо— вым пазом 13 поворотного диска 14.

Торцовый паз 13 выполнен в виде архимедовой спирали.

Устройство для формирования ножеобразной струи работает следующим образом„

Жидкость под давлением из входного патрубка 1 поступает в щелевую форсунку 3 и выходит из нее в виде ножеобразной струи 15. В зону покрытия одновременно подаются две печатные пла-.ы, поэтому для обработки их необходим жидкостной нож шириной

500 мм. 11олучить нож такой ширины

5 одним устройством невозможно.

В агрегате нанесения сплава на обрабатываемые поверхности печатных плат и снятия излишков припоя используется сосTBBHQH жидкостный HDK об10 разуемый установленными последовательно на входном патрубке 1 устройствами (фиг.2), Дпя получения единого жидкостного l5 ножа необходимо производить регулировку направления струи каждого устройства.

Для этого, вращая поворотный диск вокруг оси Х-Х благодаря тому,что штифт 10 одновременно взаимодействует с -орцовым пазом 13 и радиально расположенным пазом 11, происходит перемещение рычага 8, соединенного посредством шарнира 9 с корпусом 2.

При этом корпус 2 плавно поворачивается вокруг оси Х-Х на требуемый угол и фиксируется зажимным приспособлением 5.

Фор мул аизобретени я

Устронство для снятия H3JIHkUKoB покрытия, содержащее входной патрубок и установленные на нем корпуса

35 со щелевыми форсунками и меха.низмами поворота, о т л и ч а ю щ е е с я тем, что, с целью обеспечения равномерной толшины покрытия за счет создания единой ножеобразной струи жидкости, механизм поворота выполнен в виде рычага„ один конец которого шарнирно соединен с корпусом, а. другой снабжен штифтом, установленным

45 в пазу закрепленного на входном патрубке хомута с возможностью взаимодействия со стенками спирального паза, выполненного на торце повороотного диска, расположенного на входном патрубке.

1284759

Печатная платп

Тетакаситель

Фы 1 аиЛ

Фиг 2

1284759

Х иг.
