Реферат



Изобретение относится к устройствам для точной установки и зажима сферических деталей с обеспечением максимальной зоны доступности режущего инструмента к поверхности ли при механической обработке. Целью изобретения является расширение .технологических возможностей. Тиски состоят из корпуса 1, зажимных призматических губок 2 и 3 и силового механизма 4. Призматические губки 2 и 3 связаны с силовым механизмом 4 и установлены на корпусе 1 таким образом , что линии пересечения их рабочих поверхностей 6 перпендикулярны одна другой. 2 ил.

СОВХОЗ СОВЕТСНИХ

РЕСПУБЛИМ (51)4 В 25 В 1/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А ВТОРСИОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3909338/25-28 (22) 10. 04. 85 (46) 23.01.87. Бюл. Р 3 (71) Куйбьппевский политехнический институт им. В.В. Куйбьппева (72) А.В. Еремин и С.А. Немыткин (53) 621.229.312;4(088.8) (56) ГОСТ 21495-76, с. 30.

Ансеров M.À. Приспособление для металлорежущих станков. - M.: Машиностроение, 1975, с. 41, рис. 1.44. (54) ТИСКИ (57) Изобретение относится к устройствам для точной установки и зажима

ÄÄSUÄÄ 1284815 А1 сферических деталей с обеспечением максимальной зоны доступности режущего инструмента к поверхности детали при механической обработке. Целью изобретения является расширение технологических возможностей. Тиски состоят из корпуса 1, зажимных призматических губок 2 и 3 и силового механизма 4. Призматические губки 2 и

3 связаны с силовым механизмом 4 и установлены на корпусе 1 таким образом, что линии пересечения их рабочих поверхностей 6 перпендикулярны одна другой. 2 ил.

1284815 губок контактируют со сферической деталью 7 в четырех точках, которые попарно расположены во взаимно перпендикулярных плоскостях, что обеспечивает надежное закрепление детали l, фиксированное положение центров сферических деталей, имеющих различный диаметр, а также обеспечивает доступ режущего инструмента, например сверла, к наибольшей части поверхности сферической детали. формула изобретения

Составитель A.Ïëàõèí

Техред Л.Сердюкова:

Редактор И.Дербак корректор А.Зимокосов

Тираж 950 Подпис н ое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7510/18

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машино-строению, в частности к устройствам для точной установки и зажима сферических деталей.

Цель изобретения — расширение 5 технологических возможностей путем обеспечения доступа режущего инструмента к наибольшей части поверхности, зажатой в тисках сферической детали.

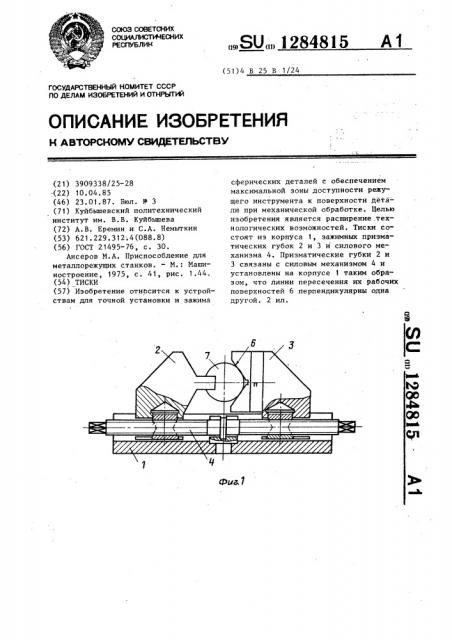

На фиг. 1 приведены тиски, общий вид на фиг. 2 — то же, вид сверху.

Тиски включают корпус 1, зажимные призматические губки 2 и 3, установленные на корпусе 1, и силовой механизм 4. Линии пересечения рабочих

t5 поверхностей 5 и 6 призматических губок 2 и 3 взаимно перпендикулярны.

Тиски работают следующим образом.

Обрабатываемая сферическая деталь

7 размещается между призматическими, губками 2 и 3. Вращением винта сило-. вого механизма 4 губки 2 и 3 перемещаются навстречу одна к другой. При эжиме рабочие поверхности 5 и 6

Тиски, содержащие корпус, зажимные призматические губки, установленные на корпусе, и силовой механизм, связанный с губками, о т л и ч а ющ и е с я тем, что, с целью расширения технологических воэможностей, призматические губки установлен так, что линии пересечения их рабочих поверхностей перпендикулярны одна другой.
