Изобретение относится к области подьем но-транспортного машиностроения, в частности к самоходным тележкам грузоподъемных механизмов.

Цель изобретения — повышение надежности работы.

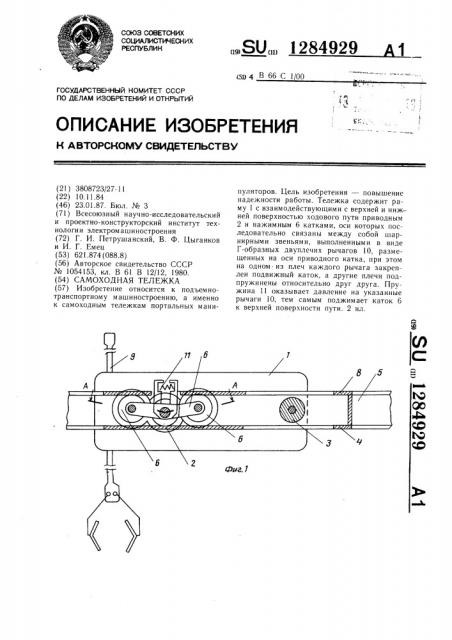

На фиг. 1 показана самоходная тележка, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Самоходная тележка содержит раму 1, установленную на паре приводных катков 2 10 и паре поддерживающих катков 3, взаимодействующих с нижней поверхностью 4 ходового пути 5. Тележка снабжена двумя парами нажимных катков 6, выполненных приводными за счет наличия зубьев на ребордах 7 катков 2 и 6,взаимодействующих с верхней поверхностью 8 ходового пути 5.

На тележке закреплен элемент 9, взаимодействующий с грузом (не показан). Жесткая связь осей приводных 2 и нажимных катков 6 осуществляется Г-образными ры20 чагами 10. Поджатие нажимных катков 6

2 к верхней поверхности 8 ходового пути 5 осуществляется пружинами 11.

Тележка работает следующим образом.

Пружина 11 оказывает давление на упомянутые рычаги 10, тем самым поджимает катки 6 к верхней поверхности 8 ходового пути 5 и обеспечивает постоянство действия сил сцепления катков с поверхностями ходового пути.

Формула изобретения

Самоходная тележка, содержащая раму со взаимодействующими с верхней и нижней поверхностью ходового пути приводным и нажимными катками, оси которых последовательно связаны между собой шарнирными звеньями, отличающаяся тем, что, с целью повышения надежности работы, шарнирные звенья выполнены в виде Г-образных двуплечих рычагов, размещенных на оси приводного катка, при этом на одном плече каждого рычага закреплен подвижный каток, а другие плечи этих рычагов подпружинены относительно друг друга.
