Стекло

Стекло

Иллюстрации

Показать все

Реферат



Изобретение относится к стеклам для спаев с малокобальтовыми и бескобальтовыю сплавами. Цель - повышение термостойкости. Стекло содержит , мас.,%: BjO, 0,5-5,0; AlgO, 3,0- 5,5; Вас 6,0-9,0; SrO 0,5-3,5; MgO 0,5-2,0; 0,1-1,7; NajO 4,5- 6,5; KjO 4,0-7,0; один окисел из груш1ы: , CeOj , SnO, 0,05-4,0; SiOj - остальное. Термостойкость - 160-170 C. 2 табл.

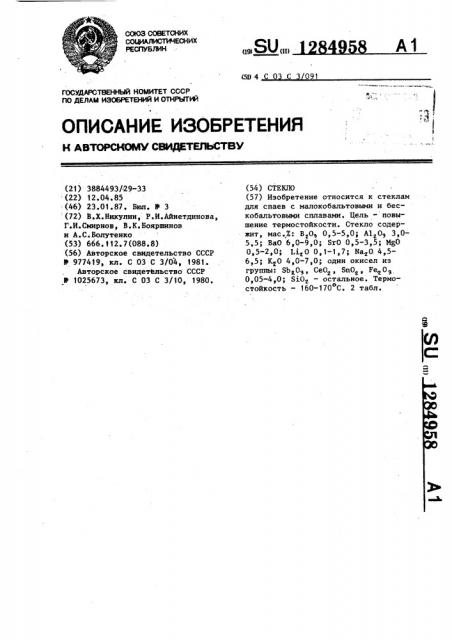

СО)ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 С 0

091

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н *B TOPCHOMV CBHEE TEHBCTBV (21) 3884493/29-33 (22) 12.04.85 (46) 23.01,87. Бюл. У 3 (72) В.Х.Никулин, P.È.Àéíåòäèíîâà, Г.И.Смирнов, В.К.Бояршинов и А.С.Болутенко (53) 666. 112. 7 (088. 8) (56) Авторское свидетельство СССР

Ф 977419, кл. С .03 С 3/04, 1981.

Авторское свидетельство СССР

Ф 1025673, кл. С 03 С 3/10, 1980. (54) СТЕКЛО (57) Изобретение относится к стеклам для спаев с малокобальтовыми и бескобальтовыми сплавами. Цель - повышение термостойкости. Стекло содержит, мас.X: В,О 0,5-5,0; А1 0з 3,05,5; ВаО 6,0-9,0; SrO 0,5-3,5; И80

0,5-2,0; Li O 0,1-1,7; Na, СеО, ЯпО, Ре О+

0 05-4 0-, SiO — остальное. Термостойкость - 160-170 С. 2 табл.

1 1284958 г

Изобретение относится к стеклам Внедрение предлагаемого стекла для спаев с малокобальтовыми (38НКД) в производство позволит заменить и бескобальтовыми (47НХ и 48НХ) ° дефицитный ковар на более дешевые сплавами и может быть использовано и доступные сплавы, повысить РОУ выв,производстве различных изделий 5 пускаемых приборов, уменьшить уровень электронной техники, включая фото- люминесценции и улучшить качество электронные умножители, передающие работы приборов. телевизионные трубки и т.п.

Формула изобретения

Цель изобретения — повышение тер- 10 мостойкости и обеспечение получения спаев с кобальтовыми сплавами.

Стекло, включающее $дО, А1 О

ВаО, MgO, Na О, К О, BzO>, SrO, по крайней мере один окисел из группы

Sb<0» СеО, $пО, Fez0, о т л ич а ю щ е е с я тем, что, с целью повышения термостойкости и обеспечения получения спаев с кобальтовыми сплавами, оно дополнительно содержит

Li O, при следующем соотношении компонентов, мас.Ж:

Составы стекол приведены в табл.1.

Стекло варят в печи периодическо- 15 го или непрерывного действия с выработкой выдувных изделий, дротов или дисков для входных окон.

Температура варки стекла 1500 С, о осветления 1560 С, выработки 1340- 20

1480О С, в зависимости от ассортимента.

Свойства стекол приведены в табл.2.

Из табл.2 видно, что стекла обладают низким КЛТР, имеют в спаях со сйлавами 38 НКД, 4ХНХ и 48 НХ сжи- 25 мающие напряжения, отличаются повышенной радиационно-оптической устойчивостью (в случае изготовления входных окон ЭВП), повышенной термостойкостью и высокой химической 30 стойкостью к воде. Отсутствие в составах стекол соединений Р обеспечивает возможность их применения в ножках электровакуумных приборов (ЭВП).

А1.,0, ВаО

МрО

Naz0

К,О

В20э

Sr0

t по крайней иэ группы

3,0-5,5

6,0-9,0

0,5-2,0

4,5-6,5

4,0-7,0

0,5-5,0

0,5-3,5 мере один окисел

$Ь Оз, СеО, Sn0z, Ре Оз .2 01

Si02

0,05-4,0

О, 1-1,7

Остальное

Таблица1

Состав сте

Компоненты состава стекла, мас.X кла

i0z В О А1 Оз ВаО, SrO MgO LizO NazO KzO Sbz0 СеО $пО Ре Оэ

649 30 38 84 24 12 12

61 65 1

?16 235 30 90 05 20 10 65 40005

1,25 0,05

4,5 7,0

5,6 5,0 0,5

650 50 55 60 35 05 17

68,4,3,0 5,0 8,4 2,4 1,2 0,5

5,6 5,0

6,0 5,0

67,9 2 5 4,4 8,4 2,4 1,2 0 5

68,6 0,5 5,0 8,4 2,4 1,0 0,1

2,1

2,0 1,0

1284958

Т а б л и ц а 2

ТКЛР

20-300 С с3 10 К

Температура размягчения

Радиационно-оптиХимическая стойСостав стекла ермотойо ость, С ческая устойчивость, 7., кость, гидр. класс

585 160

590 160

590 160

590 160

595 160

602 170

74

95

95

68,5

Ф

Изменение светопропускания по отношению к началь5

Ному при величине поглощенной дозы 3 10 рад.

Составитель Г.Каменских

Техред А.Кравчук Корректор А.Тяско

Редактор Н.Егорова

Тираж 428 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д. 4/5

Заказ 7552/25

Производственно-полиграфическое предприятие, r.Óæãîðîä, ул.Проектная, 4
