Водоактивируемый клей
Иллюстрации
Показать всеРеферат
Изобретение относится к получению водоактивируемых клеев, используемых в деревообрабатывающей проьшшленности для склеивашся шпона,картонных коробок, бумаг, конвертов, этикетирования стеклянной тары. Изобретение позволяет снизить время схватывания до 3 мин, повысить прочность склеивания (разрыв по соединяемому материалу) и биостойкость до 100 сут за счет использования в качестве основы клея полиэфира структуры

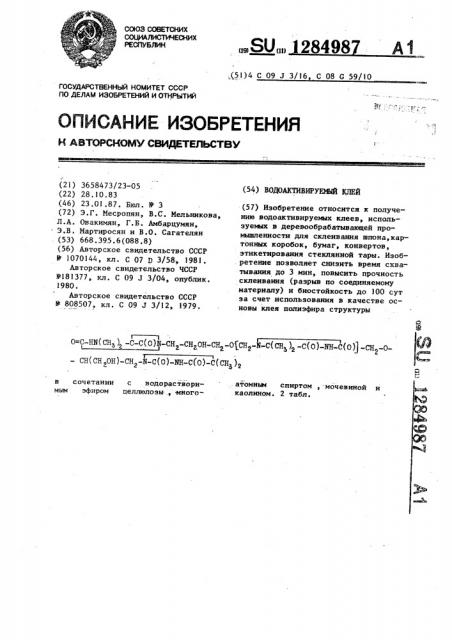

Союз СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„128498
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H A ВТОРСИОМ,Ф СВИДЕТЕЛЬСТВУ (54) ВОДОАКТИВИРУИ@1й 1щЩ с с(о) -сн -сн он-сн,-о(он, N с(сн ), -с(о) нн-с(о)) -сн -оГ 1
СН(СН ОН}-СН -Н-С(0} ЯН-С(0}-С(СН }р
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3658473/23-05 (22) 28.10.83 (46) 23.01.87. Бюл. Ф 3 (72) Э.Г. Месропян, В.C. Мельникова, Л.А. Овакимян, Г.Б. Амбарцумян, - Э.В. Мартиросян и В.О. Сагателян (53) 668. 395. 6 (088.8) (56) Авторское свидетельство СССР
9 1070144, кл. С 07 Р 3/58, 1981.
Авторское свидетельство ЧССР
9181377, кл. С 09 J 3/04, онублик.
1980.
Авторское свидетельство СССР
9 808507, кл. C 09 .У 3/12, 1979. в сочетании с водорастворимьм эфиром целлюлозы, много,,(51)4 С 09 J 3/16 С 08 G 59/10 (57) Изобретение относится к получению водоактивируемых клеев, используемых в деревообрабатывающей промышленности для склеивания впона,картонных коробок, бумаг, конвертов, зтикетирования стеклянной тары. Изобретение позволяет снизить время схватывания до 3 мин, повысить прочность склеивания (разрыв по соединяемому материалу) и биостойкость до 100 сут за счет использования в качестве основы клея полиэфира структуры.атомньи спиртом, мочевнной и каолииом. 2 табл.
1 1284987 2
Изобретение относится к получению Относительная вязкость водного растводоактивируемых клеев для липких вора олигомера, 1.; — 1,055. лент на бумажной основе, приклеиваю- Пример 2. К метилату натрия щихся к поверхности субстратов после (350 мл метанол, 23 г/1 г-ат метал. активации клеевого слоя водой, и мо- 5 лнческий натрий) при перемешивании жет быть использовано в деревообра- прибавляют 128 г (1 моль) 5,5-димебатывающей промышленности для накле- тилгидантоина и кипятят на водяной ивания шпона, для склеивания картон- бане 30-40.мин, затем по каплям приных коробок, бумаг, конвертов, эти- бавляют 92,5 г (1 моль) эпихлоргидкетирования стеклянной тары. ® рина.
Цель изобретения — снижение вре- Реакционную смесь кипятят в течемени схватывания, повышение прочнос" ние 5-6 ч. Выпавший осадок NaC1 отсати склеивания и биостойкости. сывают и промывают горячим метанолом, Используемый в композиции полиэфир который присоединяют к реакционной получают взаимодействием 5,5-диме- 15 массе. Спиртовый раствор упаривают в тилгидантоина с эквимолярным коли- вакууме, остаток перегоняют в вакуучеством зпихлоргидрина в присутствии ме. спиртового раствора метилата натрия Получают 9,25 г (5%) 3-N-глицидилили в присутствии спиртового раство- 5,5-диметилгидантоина, т.кип. 160ра КОН. 20,170 С/2 мм рт.ст,, т.пл. 70 С; R)
Пример 1. Олигомер 3-N-гли-, = 0,56 (этанол-гексан-5,2). ИК-спектр. цидил-5,5-диметилгидантоина. 1720-1770 см (С=О в гидантоине), В колбу, снабженную механической 1260 см (оксидный цикл). мешалкой, обратным холодильником с Найдено, %: С 52,6; Н 6,7; И 15,1.
25 хлоркальциевой трубкой и термомет- ЗH Р203 ° ром, помещают 100 мл абс. этанола, Вйчйслено, %: С 52,2; Н 6,5; растворяют в нем 38,4 r (0,3 моль} N 15,2.
5,5-диметилгидантоина, 30,5 r Перегонявшая часть представляет (0,33 моль) эпихлоргидрина и 18 r собой олигомер З-глицидил-5,5-диме(0,33 моль) мелкораздробленного КОН. тилгидантоина, который растворяют в
Смесь кипятят 5-6 ч при температуре ацетоне и осаждают абс. гексаном,Покипения этанола. Затем осадок отса- лученный осадок после фильтрации просывают, промывают горячим этанолом, мывают абс. эфиром. который присоединяют к реакционной . Получают 150 г (83,5%) олигомера, массе. 35 т. пл. 103-105 С.
После удаления спирта получают Найдено, %.: С 52,06; Н 7,1; стеклообраэную массу, которую раст- Ы 15,1, воряют в ацетоне и осаждают абс. эфиВычислено, %: С 52,17; Н 6,62;
Получают белое кристаплическое ве- 40 И 15,22. щество. Выход 80% (44,5r), т.пл.104 С. Полученный полиэфир имеет характеНайдено, %: С 52,22 Н 7 01; ристическую вязкость в ацетоне при
Н 15,01. 20 С 0,005 и мол. массу -574, т.пл.
С Н Я О, 104-105 С.
Вычислено, %: С 52,17; Н 6,52; 45 Полиэфир имеет следующую структу8123
N 15,22. ру
Сн сн
СН + — О сн, 0
НЯ Ж вЂ” СН2-СН-СН2-О-СН-СН2-0-СН-СН2-Ж ЖН
ОН СН2 СНЬ СН20Н С
О=с
1284987
Таблица !
Содержание компонентов, мас.Ж, в составе
Компоненты
Ф контрольном
/ предлагаемом иэвест ном
1 2 3 4
5 6 7
Иа-карбоксиметилцеллюлоза
6,0
5,0 7,0 9,0
8,0
6 0
Ок сиз тилцеллюло з а
5,0
Метилцеллюлоза
1,0 3,0 2,0
0 5 4,0 2,0
12 0
Мочевина
Полиэфир на основе диметилгидантоина
7,0 16,0.
8 0 15 0 12 0
6,0
4,0
Глицерин
Зтиленгликоль
6,0 5,0
8,0
9,0
Диэтиленгликоль
Бутадиенстирольный латекс
65,0
1,0 16 0 — 2,0 15 ° 0 )0,0
80,5 46,0 86,0 79,0 5) 0 64,0
Каолин
9,5
Вода
Таблица 2
Свойства
Прочность при сдвиге, МНа
0 6) 0,62 0,48 0,90 0 95 l 0"
0,43 0,40 0,26 0,89 0,89 0,92
0,28 0,25 0,14 0,92" 0,92 0,97" бумага/бумага бумага/картон бумага/стекло
0,8
R,65
0,45
В качестве многоатомных спиртов используют глицерин, зтилен- и дизтиленгликоли.
В качестве эфиров целлюлозы используют Na-карбоксиметилцеллюлозу, оксиэтилцеллюлозу, метилцеллюлозу.
Клей получают по следующей технологии.
Изготовление клея ведется в смесителе с Z-образными лопастями, загружают сухие компоненты, многоатомный спирт и воду, проводят перемешивание до полного растворения сухих компонентов. Общий процесс изготовления 4-5 ч.
Состав и свойства предлагаемого и известного клея представлены в
Ю табл. ) .
1284987
Продолжение табл, 2
Показатели для состава
Свойства
4 5 6 7
1 2 3
Х T Т
0,60 0,15 0,15 0,08 0,85 0,85 шпон/дерево
О, 88»
45,0 28,0 38,0 28,0 90„0 95,0 100,0
Биостойкость, сут
Время схватывания, 13,0 30,0 15,0 35,0 5,0 4,0 3,0
5,0-8, 0 люлозы
Много атомный
5 0-8,0
1,0-3,0
2,0 — 15 0
Остальное спирт
Мочевина
Каолин
Вода
Составитель Г. Мишенэникова
Редактор Н. Гунько Техред A,Кравчук Корректор Н. Король
Заказ 7561/26 Тираж 632 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д, 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4,ф Разрыв происходит по материалу.
Формула изобретения
Водоактивируемый клей, включающий водорастворимый эфир целлюлозы, мочевину, многоатомный спирт и воду, СН сн + — 1=0
HN И-СН2- СЦ-CH — О Ф 1
fl 0Н
О при следующем соотношении компонентов, мас.X:
Полиэфир указанной формулы 8,0-15,0
Водорастворимый эфто целЯЭ отличающийся тем, что, с целью снижения времени схватывания, повышения прочности склеивания и биостойкости, он дополнительно содержит
20,каолин и полиэфир следующей формулы:
CHg
CH@ O
СН2 О СН СН2
I 1
СН Сн СН2ОН 11
Ъ N CH
