Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (м 4 F 04 D 29 46 1 1 Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3848918/25-06 (22) 29.01.85 (46) 23.01.87. Бюл. № 3 (71) Белорусское производственное ремонтно-наладочное предприятие «Белэнергоремналадка» (72) А. И. Фельдман (53) 621.635 (088.8) (56) Авторское свидетельство СССР № 985458, кл. F 04 D 29/46, 1982. (54) (57) ОСЕВОЙ НАПРАВЛЯЮЩИЙ

АППАРАТ ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА, содержащий корпус, установленные в нем поворотные лопатки, расположен„„SU„„1285206 ные концентрично корпусу приводное и промежуточное кольца, снабженные штырями, взаимодействующими с рычагами лопаток и связанные между собой при помощи ограничителя относительного хода, причем штыри колец расположены в параллельных плоскостях, отличающийся тем, что, с целью повышения производительности вентилятора, штыри промежуточного кольца расположены между штырями приводного кольца и осями поворота рычагов, а осевое расстояние между плоскостями расположения штырей составляет 1/2 хода ограничителя.

1285206

Составитель Ю. Русаков

Редактор Г. Гербер Техред И. Верес Корректор И.Муска

Заказ 7570/37 Тиражо73 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к вентиляторостроению и касается осевых направляющих аппаратов центробежных вентиляторов.

Целью изобретения является повышение производительности вентилятора.

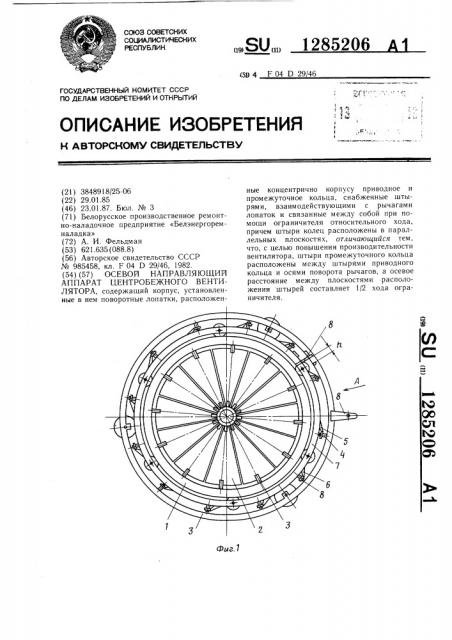

На фиг. 1 представлен осевой направляющий аппарат центробежного вентилятора, общий вид; на фиг. 2 — вид А на фиг. 1.

Осевой направляющий аппарат центробежного вентилятора содержит корпус 1, установленные в нем поворотные лопатки 2, расположенные концентрично корпусу 1, приводное кольцо 3 и промежуточное кольцо 4, снабженные штырями 5 и 6, взаимо/действующими с рычагами 7 лопаток 2 и связанные между собой при помощи ограничителя 8 относительного хода, причем штыри 5 и 6 колец 3 и 4 расположены в параллельных плоскостях,при этом каждый рычаг 7 расположен в исходном закрытом положении лопаток под углом 45 к плоскости, проходящей через ось аппарата и ось поворота рычага 7, лопатки 2 установлены с возможностью поворота на угол с в диапазоне 0 — 90, штыри 6 промежуточного кольца 4 расположены между штырями 5 приводного кольца 3 и осями поворота рычагов 7, а осевое расстояние 1 между плоскостями расположения 5, 6 колец 3 и 4 составляет 1/2 хода 11 ограничителя 8.

Осевой направляющий аппарат центробежного вентилятора работает следующим образом.

В исходном положении направляющий аппарат полностью закрыт. При повороте приводного кольца 3 происходит поворот части лопаток 2, связанных с этим кольцом 3.

Тем самым осуществляется тонкое регулирование расхода воздуха. На этом этапе промежуточное кольцо 4 и связанные с ним лопатки 2 остаются неподвижными. При дальнейшем повороте приводного кольца 3 на величину хода ограничителя 8 начинает поворачиваться также и промежуточное кольцо 4 и связанные с ним лопатки 2, что способствует увеличению расхода воздуха.

Вследствие того, что штыри 6 промежуточного кольца 4 расположены ближе к осям поворота рычагов 7 на 1/2 хода h ограничителя 8, чем штыри 5 приводного кольца 3, угол поворота лопаток 2, связанных с промежуточным кольцом 4, равен 90, как и угол поворота лопаток 2, связанных с приводным кольцом 3, несмотря на то, что величина перемещения промежуточного кольца 4 меньше величины перемещения приводного кольца 3 на величину хода h ограничителя 8.

Таким образом, при повороте лопаток 2, связанных с приводным кольцом 3, на 90 до полностью открытого положения, лопатки 2, связанные с промежуточным кольцом 4, также поворачивается на 90 до полностью открытого положения, что позволяет увеличить расход воздуха через направляющий аппарат.
