Электрогидропневматический преобразователь

Электрогидропневматический преобразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к области гидропневмоавтоматики . Изобретение позволяет повысить коэффициент передачи за счет увеличения степени ионизации рабочей среды путем обеспечения строгой направленности подачи всего объема среды, протекающей через преобразователь в зону сильного резко неоднородного электрического поля высокой напряженности, достаточной по величине для ионизации. С этой целью в игольчатом электроде выполнен расположенный по его оси сквозной внутренний канал. 1 ил.

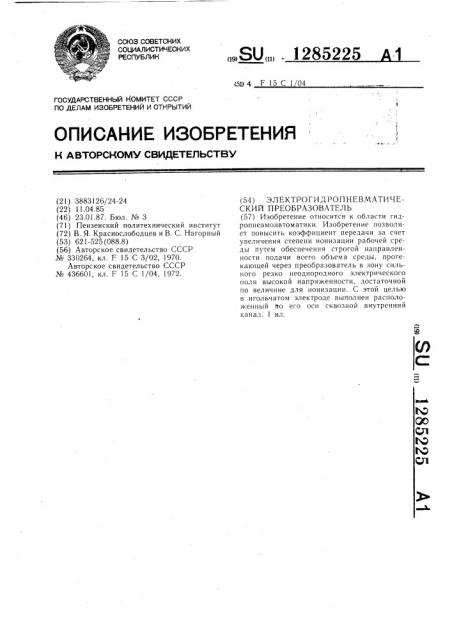

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su4 F 15C1 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3883126/24-24 (22) 11.04.85 (46) 23.01.87. Бюл. № 3 (71) Пензенский политехнический институт (72) В. Я. Краснослободцев и В. С. Нагорный (53) 621-525 (088.8) (56) Авторское свидетельство СССР № 330264, кл. F 15 С 3/02, 1970, Авторское свидетельство СССР № 436601, кл. F 15 С 1/04, 1972.

„„SU„„. 1285225 (54) ЭЛЕКТРОГИДРОПНЕВМАТИЧЕСКИ1 1 ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к области гидропневмоавтоматики. Изобретение позволяет повысить коэффициент передачи за счет увеличения степени ионизации рабочей среды путем обеспечения строгой направленности подачи всего объема среды, протекаюшей через преобразователь в зону сильного резко неоднородного электрического поля высокой напряженности, достаточной по величине для ионизации. С этой целью в игольчатом электроде выполнен расположенный по его оси сквозной внутренний канал. 1 ил.

1285225

Изобретение относится к управляюшим цепям и гидропневмоавтоматике и может бьггь использовано для управления электрогидравлических или электропневматических систем.

Цель изобретения — увеличение коэффициента передачи.

На чертеже представлен предлагаемый преобразователь.

Преобразователь содержит участок напорного трубопровода 1 с соосно размещен5

10 следующим пой канал 5 в игле 4 и далее через круглое отверстие 3 в пластине 2, имеется попутный поток среды, совпадающий по направлению с ионным потоком.

При подаче высокого напряжения на электроды 4 и 2 преобразователя между

55 ними образуется сильное резко неоднородное ными в нем электродами, один из которых выполнен в виде пластины 2 с круглым выходным отверстием 3, а другой — игольчатым в виде иглы 4 с расположенным по ее оси сквозным внутренним каналом 5, являющимся входом преобразователя.

Для уменьшения гидравлического сопротивления протеканию рабочей среды в преобразователе по сквозному внутреннему каналу 5 последний имеет конический участок 6, расположенный в пределах длины конического заострения иглы 4. Игольчатый электрод 4 имеет плоское основание 7, которым укреплен на участке напорного трубопровода 1 и электрически соединен с отрицательным полюсом MBJIQMolllíîãî источника высокого напряжения U кВ, а плоский элект- 25 род 2 — с положительным полюсом источника.

Игольчатый электрод 4 имеет максимальный диаметр конической части при основании 7, равный значениям около одного миллиметра, и радиус закругления острия у вершины конуса порядка долей микрона или нескольких микрон. Отверстие 3 в плоском электроде 2 может иметь диаметр, равный нескольким миллиметрам или долям миллиметра.

Преобразователь работает образом.

Рабочая среда, в качестве которой может быть использована диэлектрическая жидкость или воздух, может протекать в преобразователе, в двух различных направлениях 4р под действием перепада давления на участке напорного трубопровода I. При начальном направлении движения рабочей среды через отверстие 3 в пластине 2 и далее через сквозной канал 5 в игольчатом электроде 4 имеется встречный поток по отношению к 45 движению ионов, которые перемешаются в электрическом поле по направлению от одноименно заряженной поверхности острия иглы 4 к пластине 2. При начальном направлении движения рабочей среды (при отсутствии напряжения на электродах) в противоположную сторону, т. е. через сквозэлектрическое поле. При этом зона наибольшей напряженности этого поля, в которой происходит ионизация рабочей среды, примыкает к поверхности вершины острия игольчатого электрода. Глубина этой зоны имеет размеры, примерно равные радиусу закругления острия,-т. е. доли микрона или нескольким микронам. Приходя через эту зону при встречном или попутном направлении, рабочая среда ионизируется, приобретая заряд знака потенциала острия. Под действием кулоновской силы ионы отталкиваются от одноименно заряженной поверхности острия и начинают движение к противоположно заряженному плоскому электроду 2 с отверстием 3.

В случае изначально встречного потока рабочей среды в преобразователе происходит

его интенсивное торможение противоположно направленным ионным потокам, а в случае изначально попутного направления потока рабочей среды — его ускорение направленным в ту же сторону потоком ионов. В результате как при встречном, так и при попутном направлении движения рабочей среды происходит изменение скорости ее движения на участке напорного трубопровода преобразователя, что приводит к непосредственному изменению его выходного сигнала, например расходу без использования при этом в процессе преобразования подвижных механических элементов.

В предлагаемом преобразователе весь объем рабочей среды, протекающей через него, принудительно проходит через зону ионизирующего поля, что значительно повышает степень ионизации потока и приводит к тому, что нейтральные молекулы и атомы, сопутствующие ионному потоку, в рабочей среде практически отсутствуют. Это существенно повышает коэффициент передачи пре,образователя, так как увеличение степени ионизации рабочей среды обусловливает увеличение объемного заряда, что приводит к увеличению действующей на него со стороны электрического поля силы, равной произведению величин объемного заряда и напряженности электрического поля.

Таким образом, силовое воздействие на рабочую среду электрического поля в предлагаемом преобразователе значительно выше.

Формула изобретения

Электрогидропневматический преобразователь, содержащий участок напорного трубопровода, заполненного диэлектрической рабочей средой, с соосно размещенными в нем, подключенными к источнику напряжения электродами, один из которых выполнен в виде пластины с круглым выходным отверстием, а другой — в виде иглы, отличаюи1ийся тем, что, с целью увеличения коэф1285225

Составитель О. Гудкова

Редактор И. Горная Техред И. Верес Корректор Л. Пилипенко

Заказ 7572/38 Тираж 638 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 фициента передачи преобразователя, игольчатый электрод выполнен с расположенным по его оси сквозным внутренним каналом, имеющим конический участок в пределах длины конического заострения иглы и являющийся входом преобразователя.
