Реферат



Изобретение относится к области радиотехники и импульсной техники и является дополнительным к а.с. № 841100. Цель изобретения - расширение области применения устройства. Устройство задержки содержит преобразователи 1, 4 и 6 уровня, аналоговый сдвиговый регистр 2, фильтр 3 нижних частот, генератор 5 тактовых : импульсов, инвертор 7, корректирую-л щие аналоговые сдвиговые регистры 8 и 9, блок 10 смешения, фазосдвигающие цепи 11 и I2 и дифференциальный усилитель 13. Введение режекторного фильтра 14, блока 15 автоматической перестройки фильтров, включающего измеритель 16 частоты, преобразователь 17 сигналов и узел 18 управления, а также образование новых функциональнь1х связей повьппает помехоустойчивость и расширяет частотный диапазон задерживаемых входных сигналов. 2. 3.и, ф-лы, 1 ил. СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕа1УБЛИН

1511 4 . И 03 К 5/153

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H asxO»movV С иД т л Ст у

, V

К)

Сл

Сл

СФ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 841 100 (21) 3555176/24-21 (22) 21.02.83 (46) 23.01.87.. Бюл. У 3 (72) А.А.Долгий, В.И.Капишников, А.А.Киселев и С.А.Левченко (53) 621.374(088.8) (56) Авторское свидетельство СССР

У 841100, кл. Н 03 К 5/153, 1981. (54) УСТРОЙСТВО ЗАДЕРЖКИ (57) Изобретение относится к области .радиотехники и импульсной техники и является дополнительным к а.с.

В 841100. Цель изобретения — расширение области применения устройства.

Устройство задержки содержит пре„,SU„„1285579 А 2 образователи 1, 4 и 6 уровня, аналоговый сдвиговый регистр 2, фильтр 3 нижних частот, генератор 5 так-овых . импульсов, инвертор 7, корректирую" щие аналоговые сдвиговые регистры 8 и 9, блок 10 смешения, фазосдвигающие цепи 11 и 12 и дифференциальный усилитель 13. Введение режекторного фильтра 14, блока 15 автоматической перестройки фильтров, включающего измеритель 16 частоты, преобразователь

17 сигналов и узел 18 управления, а также образование новых функциональных связей повышает помехоустойчивость и расширяет частотный диапазон задерживаемых входных сигналов.

2. s.ï. ф-лы, 1 ил.

1285579

Изобретение относится к радиотех- сд нике и импульсной технике, может быть ст использовано в устройствах задержки .12 электрических сигналов и является вы усовершенствованием устройства по 5 ди авт.св. Ф 841100. хо

Цель изобретения — расширение об- ре ласти применения за счет повышения ко помехоустойчивости и расширения час- бл тотного диапазона задерживаемых вход- 10 фи ных сигналов. не

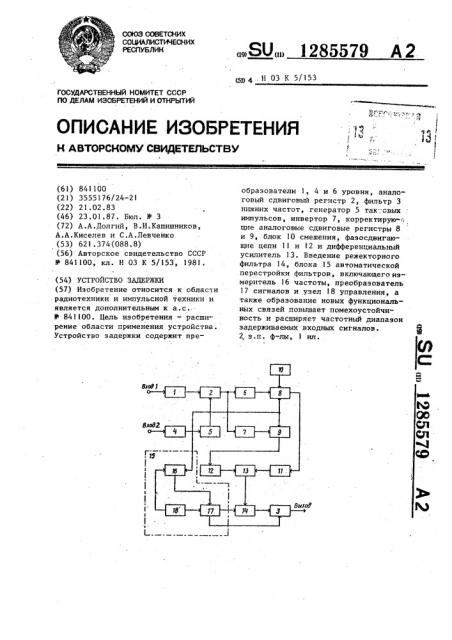

На чертеже представлена функцио- пу нальная схема устройства задержки. 14

Устройство задержки содержит пер- 3 вый преобразователь 1 уровня, анало- го говый сдвиговый регистр 2, фильтр 3

as нижних частот, второй преобразователь 4 уровня, генератор 5 тактовых . мо импульсов, третий преобразователь 6 со уровня, инвертор 7, первый 8 и вто- 20,с рой 9 корректирующие аналоговые сдвиговые регистры, блок 10 смещения, фа- то эосдвигающие цепи 11 и 12, диффе- 3 ренциальный усилитель 13, режекторный ва фильтр 14, блок 15 автоматической пе- sb рестройки фильтров, в который входят 17 измеритель 16 частоты, преобразователь 17 сигналов и узел 18 управлеме ния ° я

Первый вход устройства задержки соединен с входом первого преобразователя 1 уровня, выход которого соединен с первым входом аналогового сдвигового регистра 2. Выход фильтра 3 нижних частот является выходом устройства, а вторым входом устройства является вход второго преобразователя 4 уровня, выход которого подключен к входу генератора S тактовых импульсов, выход которого подключен к второму входу аналогового сдвигового регистра 2, выход которого подсоединен к входу третьего преобразователя 6 уровня и к входу инвертора 7, выход третьего преобразователя

6 уровня соединен с первым входомпервого корректирующего аналогового сдвигового регистра 8, выход инвертора подключен к первому входу второго корректирующего аналогового сдвигового perHcTpa 2, вторые входы корректирующих аналоговых сдвиговых регистров подсоединены к выходу генератора

5 тактовых импульсов, третий входпервого корректирующего аналогового сдвигового регистра подключен к выходу блока 10 смещения, выходы первого и второго корректирующих аналоговых виговых регистров соединены соответ венно с входами первой ll и второй фазирующих цепей, подсоединенные ходами к первому и второму входам фференциального усилителя 13, выд которого соединен с первым входом жекторного фильтра 14, второй вход торого соединен с первым выходом ока 15 автоматической перестройки льтров, к входу которого подсоедин выход генератора 5 тактовых имльсов, выход режекторного фильтра соединен с первым входом фильтра нижних частот, второй вход которосоединен с вторым выходом блока 15 томатической перестройки фильтров.

В качестве измерителя 16 частоты жет быть использован счетный блок,. держащий десятиразрядный счетчик и електор.

В качестве перестраиваемых элеменв режекторного фильтра 14 и фильтра нижних частот могут быть использоны, например, варикапы, управляемые гходным напряжением преобразователя сигналов.

Узел 18 управления состоит, наприр, из кварцевого генератора, делител частоты и D-триггера, вырабатывающего строб-импульсы, длительность которого определяется частотой кварценого генератора и коэффициентом деления делителя частоты.

В качестве преобразователя 17 сиг35 налов может быть использован, например, десятиразрядный цифроаналоговый .преобразователь поступающего с измерителя 16 частоты кода в управляющее напряжение. Разрядность цифроана40 логового преобразователя и длительность строб-импульса измерителя 16 частоты определяются диапазоном регулирования частоты генератора 5 тактовых импульсов, исходя из требуемых

45 временных задержек в аналоговом сдвиговом регистре 2.

Устройство задержки работает следующим образом.

Колебания входного сигнала через первый преобразователь 1 уровня поступают на вход аналогового сдвигового регистра 2. В последнем с помощью импульсных последовательностей гене55 ратора 5 тактовых импульсов, поступающих на второй вход аналогового сдвигового регистра 2, входной сигнал квантуется по времени, записывается и переписывается в ячейки памяти. На

12855 выходе аналогового сдвигового регистра 2 образуется полезный задержанный сигнал и помеха в виде последовательности импульсов несущей тактовой частоты. Этот сигнал подается одно временно на входы третьего преобразователя 6 уровня и инвертора 7, с помощью которых осуществляется его выравнивание и инвертирование ° В результате на входы корректирующих ана- 10 логовых сдвиговых регистров 8 и 9 подаются исходный и инвертированный полезный сигнал и помеха от импульсов тактового питания. На входах корректирующих аналоговых сдвиговых регистров 8 и 9 получаются разнополярный полезный сигнал и помеха в виде однополярных импульсов тактового питания, амплитуды которых устанавливаются одинаковыми. Это достигается 20 путем выбора исходного режима работы корректирующего аналогового сдвигового регистра 8 посредством блока

10 смещения. Выходные сигналы корректирующих аналоговых сдвиговых регист- 25 ров 8 и 9 через фаэосдвигающие цепи

11 и 12, с помощью которых осуществляется выравнивание фаз однополярных импульсов несущей тактовой частоты, поступают на два входа дифференциального усилителя 13, где они .вычитаются. На режекторный фильтр 14 поступают остатки однополярных импульсов несущей тактовой частоты, основная гармоника которых попадает в 35 зону режекции. Дополнительное подавление помехи от импульсов несущей тактовой частоты осуществляется фильтром 3 нижних частот.

Полезный сигнал проходит через ре- 40 жекторный фильтр 14 и фильтр 3 нижних частот на выход устройства не ослабляясь потому, что попадает в их зоны прозрачности. Положение зоны режекции режекторного фильтра 14 и гра- 45 ничной частоты фильтра 3 нижних час тот на частотной оси определяется величиной управляющего сигнала, вырабатываемого блоком 15 автоматической перестройки фильтров, 50

В процессе регулироэания времени задержки измеритель 16 частоты фиксирует изменение частоты следования сигналов, поступающих на него с гене- 5 ратора 5 тактовых импульсов. Результат измерения подается на преобразователь 17, который вырабатывает сит иал управления для.коррекции положе/9 4 ния зоны режекции режекторного фильтра 14 и граничной частоты фильтра 3 нижних частот на частотной оси. В результате помеха от импульсов несущей тактовой частоты находится в зонах подавления режекторного фильтра

14 и фильтра 3 нижних частот, а полезный сигнал — в их зонах прозрачности. Это приводит к повышению уровня подавления помех от импульсов несущей тактовой частоты.

Формула изобретения

1, Устройство задержки по, авт.св.

Ф 841100, о т л и ч а ю щ е е с я . тем, что, с целью расширения области применения за счет ттовышения помехоустойчивости и расширения частотного диапазона задерживаемых входных сигналов, введены блок автоматической перестройкии фильтров и режекторный фильтр, первый вход которого соединен с выходом дифференциального усилителя, а второй вход — с первым выходом блока автоматической перестройки фильтров, к входу которого подсоединен выход генератора тактовых импульсов, выход режекторного фильтра соединен с первым входом фильтра нижних частот. второй вход которого соединен с вторым выходом блока автоматической перестройки фильтров, выход фильтра нижних частот является выходом устройства.

2. Устройство по п.l, о т л и— ч а ю щ е е с я тем, что блок автоматической перестройки фильтров содержит измеритель частоты, преобразователь сигналов и узел управления, входом блока автоматической перестройки фильтров является первый вход измерителя частоты, второй вход которого соединен с первым входом узла управления, выход измерителя частоты соединен с первым входом преобразователя сигналов, второй вход которого соединен с,вторым выходом узла управ- ления, первый выход преобразователя сигналов является первым выходом блока автоматической перестройки фильтров, вторым выходом которого является второй выход преобразователя сигналов.

3. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что фильтр ниж-, них частот выполнен перестраиваемым.
