Реферат



Изобретение относится к технике передачи информации. Цель изобретения - повышение помехозащищенности и обеспечение декодирования при приеме сигналов с помехами вида пропуск импульсов кодовой последовательности . Устр-во содержит входной п-1-разрядный регистр кодопреобразования (ВРКП) 1, выходной триггер 2, элементы ИЗ, 4, ИЛИ 5, 6, регистр сдвига 7, генератор тактовых импульсов R, коммутатор входных сигналов 9 и формирователь управляющих импульсов 10. Для достижения цели введены коммутатор входных сиг-; налов 9 и формирователь управляющих импульсов 10. Введение этих блоков позволяет последовательно заполнять ячейки ВРКП 1 импульсами, поступающими на п входов устр-ва, и исключать запись входных импульсов в ВРКП 1 в том случае, если длительность отдельных входных импульсов больше или меньше заданной длительности или если из входной кодовой последовательности выпадет импульс. 1 ил. Q (П

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (др 4 Н 03 М 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ASTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 582573 (21) 3807121/24-09 (22) 31. 10. 84 (46) 73.01. 87. Бюл. Ф 3 (72) В.Н.Молчанов и M.M.Ïîëèññêèé (53) 621.394.14(088.8) (56) Авторское свидетельство СССР

У 582573, кл. Н 04 L 3/О?, 1976.,(54) УСТРОЙСТВО ЛЕКОДИРОВАНИЯ ИМ,ПУЛЬСНЫХ КОДОВЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ (57) Изобретение относится к технике передачи информации. Цель изобретения — повышение помехозащищенно— сти и обеспечение декодирования при приеме сигналов с помехами вида пропуск импульсов кодовой последовательности . Устр-во содержит входной и-1-разрядный регистр кодопре„„SU„„1285609 образования (ВРКЛ) 1, выходной триггер 2, элементы И 3, 4, ИЛИ 5, 6, регистр сдвига 7, генератор такто— вых импульсов 8, коммутатор входных сигналов 9 и .формирователь управляющих импульсов 10. Для достижения цели введены коммутатор входных сигналов 9 и формирователь управляющих импульсов 10. Введение этих блоков позволяет последовательно заполнять ячейки ВРКП 1 импульсами, поступающими на п входов устр-ва, и исключать запись входных импульсов в

ВРКП 1 в том случае, если длительность отдельных входных импульсов больше или меньше заданной длительности или если из входной кодовой последовательности выпадет импульс.

1 ил.

1285609

Изобретение относится к технике передачи информации, может использоваться в устройствах обработки импульсных кодовых последовательностей и является усовершенствованием уст- 5 ройства по авт.св. У 582573, Цель изобретения — повышение помехоэащищенности и обеспечение декодирования при приеме сигналов с помехами вида "пропуск импульсов кодовой последовательности

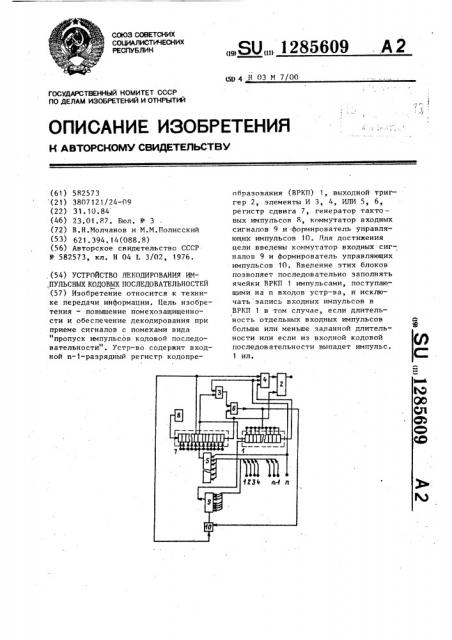

На чертеже изображено предлагаемое устройство.

Устройство декодирования импуль15 сных кодовых последовательностей содержит входной и-1-разрядный регистр

1 кодопреобразования, выходной триггер 2, первый элемент И 3, второй элемент И 4, первый элемент ИЛИ 5, второй элемент ИЛИ 6, регистр 7 сдви20

I га, генератор 8 тактовых импульсов, коммутатор 9 вхопных сигналов, форми1 ователь 10 управляющих импульсов.

Устройство декодирования импульсных кодовых последовательностей работает следующим образом.

В том случае, когда на входы 1, 2,...,n устройства не поступают сигналы из канала связи, импульсы с ге-, нератора 8 тактовых импульсов заполняют регистр 7 сдвига. Последний пятнадцатый импульс поступает на выходной триггер 2 и создает на его выходе "О". Этот же импульс через второй элемент ИЛИ 6 поступает на вход 35 сброса входного и-1-разрядного регистра 1 кодопреобраэования и устанавливает его в нулевое состояние, а также поступает на вход сброса формирователя 10 управляющих импульсов. 40 Коммутатор 9 входных сигналов устанавливается в исходное состояние, при котором входы 1, 2,...,n устройства оказываются отключенными от информационного входа входного и-раз в 45 рядного регистра 1 кодопреобразователя. Устройство готово к работе.

При поступлении на первый вход устройства сигнала без помех импульс 50 этого сигнала через первый элемент

ИЛИ 5 передним фронтом сбрасывает . регистр 7 сдвига в нулевое состояние, после чего он снова начинает заполняться. За время длительности входно — 55 го импульса регистр 7 сдвига может заполниться на десять разрядов. Импульс с выхода седьмого (соответствующего) разряда регистра 7 сдвига поступает на разрешающий вход формирователя 10 управляющих импульсов и устанавливает его в состояние,при котором через коммутатор 9 входных сигналов к инАорма ионному входу входного регистра / n-1-разрядного регистра 1 кодопреобраэования подключается первый вход устройства.

Импульс с выхода восьмого разряда регистра 7 сдвига поступает на разрешающий вход входного регистра и-1разрядного регистра 1 кодопреобразования, и так как на его информационном входе присутствует сигнал, то в первую ячейку входного и-1— разрядного регистра 1 кодопреобразования записывается "1" и подготавливается к работе вторая ячейка.

По окончании действия импульса на первом входе устройства сразу появляется импульс на его втором входе, который сбрасывает регистр 7 сдвига в нулевое состояние. Затем регистр 7 сдвига начинает заполняться. Седьмой импульс с регистра 7 сдвига поступает на формирователь 10 уп равляющих импульсов и коммутатор 9 входных сигналов устанавливается в состояние, когда к информационному входу входного п-1-разрядного регистра 1 кодопреобразования подключается второй вход устройства. Восьмым импульсом с регистра 7 сдвига разрешается запись во вторую ячейку входного п-1-разрядного регистра 1 кодопреобразования и подготавливается к работе следующая ячейка и т.д.

После поступления импульса на п-1-й вход устройства и восьмого импульса с регистра 7 сдвига на разрешающий вход входного n — 1-разрядного регистра 1 кодопреобраэования на выходе последнего появляется "1". По приходу импульса на и-й вход устройства создается "1" на управляющем входе второго элемента И 4, на дру,гом входе которого присутствует седь мой импульс с регистра 7 сдвига и на выходе второго элемента И 4 появляется сигнал "1", который поступает на единичный вход выходнîro триггера

2 и переводит его в состояние "1".

Восьмой импульс с регистра 7 сдвига через первый элемент И 3 осуществляет сброс входного п-1-разрядного ре гистра 1 кодопреобразования, и формирователь 10 управляющих импульсов устанавливается коммутатором 9 входt 285609

45 ных сигналов в исходное состояние.

Устройство готово для декодирования следующей импульсной кодовой последовательности.

В том случае, когда частота пере- 5 ключения по входам устройства меньше заданной, т.е. длительность отдельных входных импульсов больше заданной, после прихода на вход устройства импульса регистр 7 сдвига начи — 10 нает заполняться и пятнадцатым импульсом сбрасывает входной и-1-разрядный регистр 1 кодопреобразования в нулевое состояние. То же происходит при поступлении импульсов большей5 длительности на остальные входы. В том случае, когда частота переключения по входам больше заданной, т.е. длительность импульсов меньше заданной, при поступлении импульса на 2р первый вход устройства регистр 7 сдвига начинает заполняться, но до седьмого импульса он не успевает заполниться, так как приходит следующий импульс на второй вход устрой в 2э ства, который сбрасывает регистр 7 сдвига в нулевое состояние. Входные импульсы не записываются в входной п-1-разрядный регистр 1 кодопреобразования, так как на его раз- 30 решающий вход сигналы не поступают.

Таким образом, длительность входных импульсов ограничена в пределах не ,меньше семи и не более четырнадца-. ти тактовых импульсов. Эти пределы .и соответственно помехозащищенность можно изменять, изменив номера ячеек регистра 7 сдвига, с которых сни:маются сигналы.

Если по какой-либо- причине из ко- 40 довой последовательности, поступающей на входы устройства, выпадает импульс, например в результате дробления под воздействием шумов в канале связи, то данная импульсная последовательность будет забракована декодирующим устройством, Рассмотрим случай, когда из кодовой последовательности выпал второй импульс. Лод воздействием импульса, 5р поступившего на первый вход устройства без нарушения длительности, устройство переходит в состояние, при котором по седьмому импульсу с регистРа 7 сдвига к информационному 55 входу входного и-1-разрядного регистра 1 кодопреобразования через коммутатор 9 входных сигналов подклю— чен первый вход устройства, а восьмым импульсом с регистра 7 сдвига первая ячейка входного и-1-разрядного регистра 1 кодопреобраэования установлена в "1" и подготовлена вторая ячейка, Если импульс на входе

2 устройства, который должен следовать сразу после окончания импульса на первом входе устройства, отсутствует, то в этот момент времени не запускается элемент ИЛИ 5, не сбрасывается регистр 7 сдвига, а следовательно, не вырабатывается вовремя седьмой импульс с регистра 7 сдвига и формирователь 10 управляющих импульсов и коммутатор 9 входных сигналов не подключают второй вход устройства к информационному входу входного п-1 †разрядно регистра кодо— преобразования, т.е, возникает несинхронный процесс между наличием импульса на соответствующем входе устройства и состоянием коммутатора 9 входных сигналов, подключающего соответствующий вход устройства к информационному входу входного и 1разрядного регистра 1 кодопреобразования.

Регистр 7 сдвига полностью заполняется и последним пятнадцатым импульсом через элемент ИЛИ 6 сбрасывает входной и-1-разрядный регистр 1 кодопреобразования, формирователь

10 управляющих импульсов и коммутатор 9 входных сигналов в исходное нулевое состояние, при котором первая ячейка входного n — 1-разрядного регистра 1 кодопреобразования, где записана "1", будет сброшена и входы 1, 2,...,п — 1 устройства будут отключены от информационного входа входного п †1 †разряд регистра 1 кодопреобразования. Таким образом, данная кодовая последовательность с пропущенным вторым импульсом будет забракована. То же произойдет при пропуске любого другого импульса в кодовой последовательности.

Формула изобретения

Устройство декодирования импульсных кодовых последовательностей по авт.св. М 582573, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоэащищенности и обеспечения декодирования при приеме сигналов с помехами вида пропуск импульсов кодовой последовательности, введены последовательно сое6

1285609

Составитель H.Ëåáåäÿíñêàÿ

Редактор Н.Тупица Техред Л.Сердюкова Корректор Л.Пилипенко

Заказ 751?/58 Тираж 899 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, r,ужгорол, ул.Проектная,4 диненные формирователь управляющих импульсов и коммутатор входных сигналов, при этом выход соответствующего разряда регистра сдвига соединен с разрешающим входом формиро- 5 вателя управляющих импульсов,. вход сброса которого соединен с выходом второго элемента ИЛИ, при этом и-1входы устройства соединены с соответствующими информационными входами коммутатора входных сигналов, вы- ход которого соединен с информационным входом входного и-1-разрядного

perистра кодопреобразования.
