Реферат



Ль !28581

Класс 3lc, 2l

СССР

ЗИЯЮТ

XgX hilltop//i

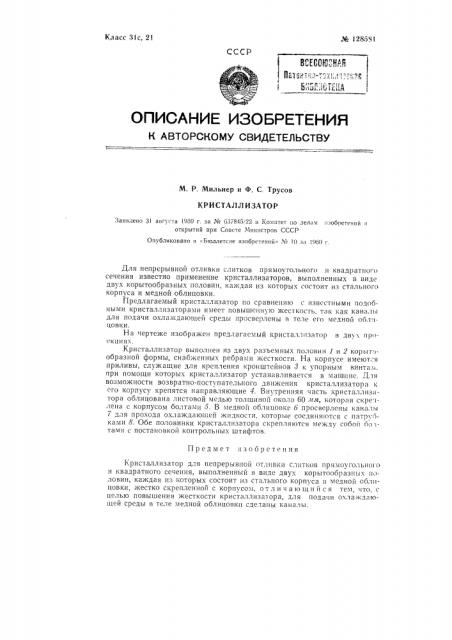

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. P. Мильнер и Ф. С. Трусов

КРИСТАЛЛ ИЗАТОР

Заявлено 8! августа !959 г, за № 687845(22 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в (Бюллетсне изобретений» Л !П за .)б!! г.

Для непрерывной отливки слитков прямоугольного и квадратного сечения известно применение кристаллизаторов, выполненных в виде двух корытообразных половин, каждая из которых состоит из стального корпуса и медной облицовки.

Предлагаемый кристаллизатор по сравнению с нзвсстнымн подобные!и кристаллнзаторами имеет повышенную жесткость, так как каналы для подачи охлаждающей! среды просверлены в теле его медной оолнцовки.

На чертеже изображен предлагаемый кристаллнзатор в двух пр >"кциях.

Кристаллизатор выполнен из двух разъемных половин 1 и 2 корыгообразной формы, снабженных ребрами жесткости. На корпусе имеют я приливы, служащие для крепления кронштейнов 3 к упорным винтам, при помощи которых кристаллизатор устанавливается в машине. Для возможности возвратно-поступательного движения кристаллизатора к

c ãî корпусу крепятся направляющие 4. Внутренняя часть кристаллнзатора облицована листовой медью толщиной около 60.ии, которая скреплена с корпусом болтами 5. В медной облицовке 6 просверлены каналы

7 для прохода охлаждающей жидкости, которые соединяются с патрубками 8. Обе половинки кристаллнзатора скрепляются между собой бо 1тами с постановкой контрольных штифтов.

Предмет изобретения

Кристаллизатор для непрерывнои отлигки слитков прямоугольно!о и квадратного сечения, выполненный в виде двух корытообразных п.iловин, каждая пз которых состоит из стального корпуса и медной облицовки, жестко скрепленной с корпусом, о т л и ч а )о щ н и с я тем, что. с целью повышения жесткости кристаллизатора, для подачи охлаждающей среды в теле медной облицовки сделаны каналы. № 128581
