Изобретение относится к электросвязи, а именно к автоматическим телефойным станциям с программным управлением.

Целью изобретения является увеличение числа одновременно принимаемых импульсов. путем увеличения быстро— дейстния центрального блока управления .

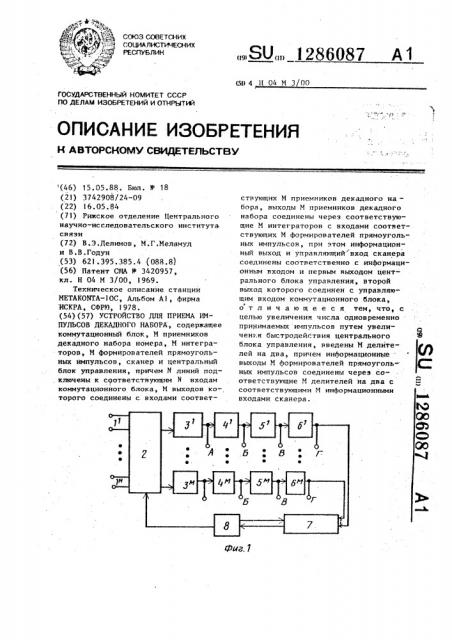

Иа фиг.1 представлена структурная электрическая схема устройства для приема импульсов декадного набора; на фиг.2 — временная диаграмма, поясняющая работу устройства.

Устройство для приема импульсов декадного набора содержит N линий ! ...I коммутацио гный блок 2, 1 М

М приемников 3 ...3 декадного на1 м

М бора номера, М интеграторов 4 ...4 м

M формирователей 5 ...5 прямоуголь1 м ных импульсов, М делителей 6 ...6 на два, сканер 7 и центральный блок .8 управления.

Устройство для приема импульсов декадного набора работает следующим образом.

В регистровой фазе после занятия линии ll центральный блок 8 .управления подключает данную линию через коммутационный блок 2 к одному из ! свободных приемников 3 декадного набора номера. .Приемник 3 декадного набора номера фиксирует импульсы набора номера, поступающие через коммутационныйй блок 2 из линий I и передает их в интегратор 4 (фиг. 2,а).

1 к

Интегратор 4 осуществляет фильтрацию принятых импульсов от паразитных вибрационных импульсов и подает отфильтрованные импульсы набора номера (фиг. 2,б) в формирователь

5 прямоугольных импульсов . Формирователь 5 передает сформированные импульсы в делитель 6 на два (фиг.2,в). Делитель 6 формирует

1 импульсы частотой, вдвое меньшей частоты импульсов набора номера на

t5 входе приемника 3 . На фиг.2г по1 I казан прием одного импульса, соответствующего цифре "l", а на фиг.

) в iv

2г, 2г и 2г прием двух, трех и четырех импульсов, соответствующих цифрам "2","3" и "4". C выхода делителя 6" импульсы поступают в сканер 7, который периодически в соответствии с циклами сканирования передает информацию в центральный блок 8 управления. Центральный блок 8 управления фиксирует прием очередного импульса набора номера по изменению состояния точки сканирования в сканере 7.

Устройство позволяет увеличить число одновременно принимаемых импульсов декадного набора за счет уменьшения затрат времени на сканирование принимаемых импульсов.
