СОЮЗ СОВЕТСНИХ

РЕСПУБЛИК

yg 4 А 46 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTPM (21) 3515587/28-12, 3746974/12 (22) 29.11.82 (46) 30.01.87. Бюл. У 4 (72) Ю.А.Семин (33) 687.978(088.8) (56) Патент США У 2790986, кл. 15-192, 1957. (54) (57) КИСТЬ, содержащая связанную с рукояткой посредством обоймы ворсовую головку, состоящую из пучков ворса, нерабочие концы которых скреплены между собой, о т л и ч а ю— щ а я с я тем, что, с целью улучшения эксплуатационных качеств, каждый пучок состоит из секций ворсовых элементов, нерабочие концы которых скреплены между собой, при этом длина участков скрепления нерабочих концов пучков меньше длины участков скрепления нерабочих концов секций ворсовых элементов.

1286153

Изобретение относится к инструментам для нанесения жидких веществ на поверхности, поступающих самотеком или под давлением, и в частности к кистям, применяемым в художественных, отделочных и других работах.

Цель изобретения — улучшение эксплуатационных качеств.

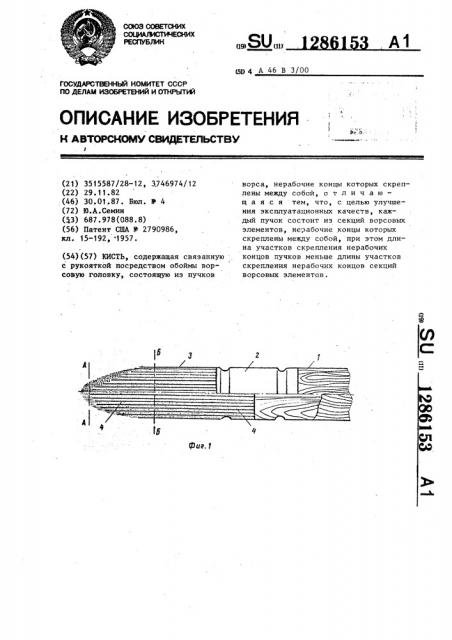

На фиг. 1 представлена кисть с продольным вырезом вдоль оси 1/4 части, общий вид; на фиг. 2 — секция ворсового элемента, разрез; на фиг. 3 — сечение А-А на фиг. 1; на фиг.4 — сечение Б-Б на фиг. 1.

Кисть содержит связанную с рукояткой 1 посредством обоймы 2 ворсовую головку 3, состоящую из пучков 4 ворса, нерабочие концы которых скреплены между собой. Каждый пучок 4 состоит из секций 5 ворсовых элементов, нерабочие концы которых скреплены между собой, при этом длина участков скрепления нерабочих концов пучков 4 меньше длины участков скрепления нерабочих концов секций 5 ворсовых элементов. Каждая секция 5 также может состоять из объединенных в группу ворсинок и т.д.

Материал ворса может быть животного, растительного происхождения или синтетический.

Число ступеней скрепления ворса, а также длина нескрепленных участков может варьироваться в зависимости от размеров кисти, формы головки, свойств волокон и других показателей.

Головка данной кисти представляет собой капиллярную систему, в которой существует сеть разных по размерам ,капилляров, при этом наиболее тонкие

1 располагаются ближе к рабочему концу головки, а более толстые — к нерабочему ее концу, Система капилляров позволяет хорошо удерживать и дозировать выделение вещества на окрашиваемую поверхность, а также создавать требуемую площадь контакта путем придания необходимых размеров и формы головки кисти.

Процесс нанесения вещества на поверхность выглядит как постоянное восстановление равновесия всего вещества, находящегося на окрашиваемой поверхности и в капиллярной системе кисти. При этом обеспечение равномерности и тонкости наносимого слоя вещества достигается постоянством смачиваемых свойств окрашиваемой поверхности с одной стороны и постоянством структуры капиллярной системы — с другой.

В капиллярьой системе можно четко выделить две части: одна часть (разрушаемая при работе) состоит из нескрепленных между собой ворсинок, а другая (неразрушаемая при работе) из скрепленных между собой участков ворсинок.

Положительный эффект достигается тем, что избыток краски, возникающий при разрушении капилляров между нескрепленными участками, в момент контакта с поверхностью не выделяется на нее, а втягивается в неразрушаемый капиллярный объем, образуемый скрепленными участками.

1286153

А-A (O

Ф е4

Составитель M.Ñoíèíà

Редактор М,Бандура Техред Л.Олейник Корректор С.Шекмар

Заказ 7653/2 Тираж 316 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4
