Реферат



Изобретение относится к области обработки металлов давлением, в частности к получению поковок типа втулок и дисков. Устройство позволяет расширить технологические возможности за счет того, что при воздействии прошивного пуансона на торец поковки с кольцевым заусенцем происходит обрезка заусенца в матрице и прошивка в поковке центрального отверстия прошивником. В конце рабочего хода ползуна пресса прошивник и верхняя часть обрезного пуансона штампуют из выдры деталь. 1 з.п. ф-лы, 4 ил.

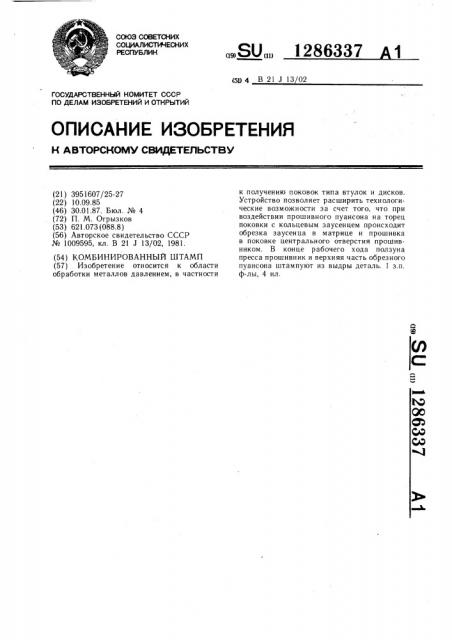

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 В 21 1 13 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3951607/25-27 (22) 10.09.85 (46) 30.01.87. Бюл. № 4 (72) П. М. Огрызков (53) 621.073 (088.8) (56) Авторское свидетельство СССР № 1009595, кл. В 21 Л 13/02, 1981. (54) КОМБИНИРОВАННЫЙ ШТАМП (57) Изобретение относится к области обработки металлов давлением, в частности.Я0„» 1286337 1 к получению поковок типа втулок и дисков.

Устройство позволяет расширить технологические возможности за счет того, что при воздействии прошивного пуансона на торец поковки с кольцевым заусенцем происходит обрезка заусенца в матрице и прошивка в поковке центрального отверстия прошивником. В конце рабочего хода ползуна пресса прошивник и верхняя часть обрезного пуансона штампуют из выдры деталь. 1 з.п. ф-лы, 4 ил.

1286337

Изобретение относится к обработке металлов давлением и может быть использовано при получении поковок с прошитым центральным отверстием типа шестерен втулок, ступиц, колец, дисков.

Цель изобретения — расширение тех5 нологических возможностей устройства.

На фиг. 1 изображен комбинированный штамп в момент контакта обрезного пуансона с обрезаемой и прошиваемой»оковкой, уложенной в матрицу; на фиг, 2 — 10 то же, в момент обрезки заусенца и прошивки отверстия; на фиг. 3 — то же, в момент штамповки из выдры второй поковки; на фиг. 4 — то же, в момент, когда пуансон занял верхнее положение, а выбрасыватель вытолкнул поковку из матрицы.

Усилие для выталкивания передается на выбрасыватель через толкатели пресса (условно показаны осями) .

Комбинированный штамп содержит корпус 1, матрицу 2, прошивник 3 с гравюрой ручья 4, верхнюю часть пуансона 5 с гравюрой ручья 6 с гнездами 7, нижнюю часть пуансона 8 с направляющим отверстием 9 и пазом 10, упругие элементы 11 и выталкиватель 12. Верхняя и нижняя части пуансона соединены подвижно винтами 13.

Выталкиватель осуществляет выталкивание поковки через толкатели 14 пресса. Корпус имеет провальное окно 15.

Работа комбинированного штампа осуществляется следуюгцим образом.

Отштампованная поковка А с заусенцем

Б и выдрой С, укладывается в зацепленную в корпусе 1 матрицу 2. Включается рабочий ход ползуна пресса, обрезной пуансон своей нижней частью 8 давит на поковку А, вследствие чего происходит обрезка (отделение заусенца Б от поковки А). Од35 новременно происходит и прошивка центрального отверстия с получением выдры С прошивником 3. При дальнейшем опускании верхней 5 и нижней 8 частей пуансона поковка проталкивается в провальное окно 15, а из выдры С штампуется поковка Е.

При обратном ходе ползуна пресса (не показан) верхняя 5 и нижняя 8 части пуансона занимают верхнее положение. Упругие элементы 11 разжимаются, и отштампованная из выдры С поковка Е свободно удаляется из паза 10.

Выталкиватель 12 посредством толкателей 14 пресса выталкивает поковку из провального окна 15.

Формула изобретения

l. Комбинированный штамп, содержащий корпус с жестко закрепленными на нем матрицей и прошивником, приводной выталкиватель, а также приводной обрезной пуансон, отличающийся тем, что, с целью расширения технологических возможностей и увеличения коэффициента использования материала заготовки за счет одновременной объемной штамповки дополнительного изделия из отхода при прошивке, обрезной пуансон выполнен из двух частей, связанных между собой и размещенных с возможностью относительного перемещения, в части пуансона со стороны матрицы выполнено отверстие под прошивник, а на торцовых ответных поверхностях другой части обрезного пуансона и прошивка выполнены гравюры, образующие штамповочный ручей.

2. Штамп по п. 1, отличающийся тем, что на ответных поверхностях частей обрезного пуансона выполнены полости, при этом штамп снабжен упругими элементами, размещенными в упомянутых полостях обрезного пуансона.

1286337

5 и

1г

Дыг. 4
