Ручной инструмент для односторонней клепки полыми заклепками

Ручной инструмент для односторонней клепки полыми заклепками

Иллюстрации

Показать все

Реферат



Изобретение относится к области клепально-сборочного производства, в частности к ручным клепальным инструментам. Целью изобретения является повышение надежности устройства. Для этого инструмент содержит U-образный корпус 1, ствол, состоящий из двух стержней 2 и 3, на одном из которых выполнены насечки 4, и толкатель 5 (Т). Т 5 выполнен в виде параллелепипеда с полостью и двумя отверстиями . В полости Т установлен U-образный элемент 6, а в отверстиях свободно 20 размещены стержни 2 и 3 ствола. На корпусе 1 закреплены трубки, в которых размещены стержни 2 и 3, на концах которых закреплена перемычка 14, взаимодействующая с рычагом 26. На свободных концах стержней 2 и 3 установлена головка, выполненная в виде П-образного корпуса 17 с подпружиненными сухарями 18 и 19. В стволе инструмента между стержнями 2 и 3 размещен стержень 28 с развальцовочными наконечниками 29 и установленными на стержне заклепками 22. При нажиме на рычаг 26 последний воздействует U-образным плечом 27 на перемычку 14, которая перемещает стержни 2 и 3 вдоль оси, преодолевая сопротивление пружин 15 и 16. Сухари 18 и 19 воздействуют на головку заклепки 22. При этом развальцовочный наконечник 29 стержня 28 протягивается сквозь отверстие в теле заклепки 22, развальцовывая ее. Т 5 перемещается на следующую позицию и удерживается фиксирующим элементом 9. 1 3. п. ф-лы, 5 ил. /Л 21 33 28 5 J ) J/7 & (Л to ас о: со 4;;

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (59 4 В 21 J 15 34

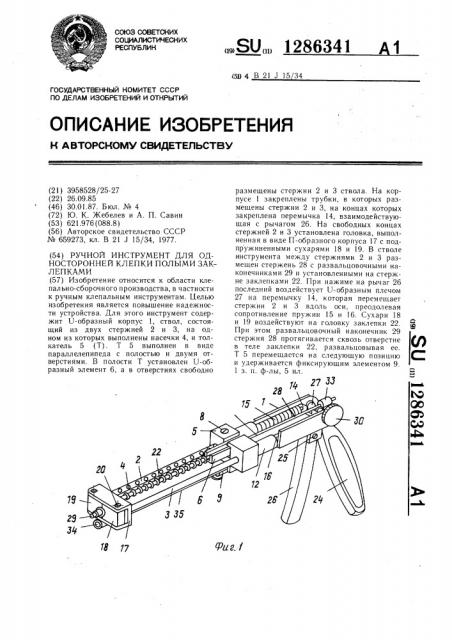

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
