Реферат



Изобретение относится к области машиностроения и может быть использовано в дыропробивных прессах. Цель изобретения - расширение технологических возможностей , которая достигается за счет выполнения дополнительной операции прессом - зенкерования отверстий. Пресс состоит из станины, ползуна, револьверной головки , привода, резьбонарезной головки, механизма перемещения и фиксации. Резьбонарезная головка снабжена дополнительным шпинделем с зенкером и механизмом величины перемещения зенкера, который состоит из поршней 51, соединенных с каретка- .ми 53, несущими пластины с опорными поверхностями 54 и 55, взаимодействующими с роликами 56 и 57 поперечных ползунов 37 с упорами. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (594 B23G1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3941067/25-08 (22) 26.07.85 (46) 30.01.87. Бюл. № 4 (72) Я. А. Ванагс (53) 621.952.59 (088.8) (56) Авторское свидетельство СССР № 674847, кл. В 23 G 1/00, 1977. (54) ДЫРОПРОБИВНОЙ РЕВОЛЪВЕРНЫЙ ПРЕСС (57) Изобретение относится к области машиностроения и может быть использовано в дыропробивных прессах. Цель изобретения — расширение технологических воз,. SU„„1286360 можностей, которая достигается за счет выполнения дополнительной операции прессом — зенкерования отверстий. Пресс состоит из станины, ползуна, револьверной головки, привода, резьбонарезной головки, механизма перемещения и фиксации. Резьбонарезная головка снабжена дополнительным шпинделем с зенкером и механизмом величины перемещения зенкера, который состоит из поршней 51, соединенных с каретками 53, несущими пластины с опорными поверхностями 54 и 55, взаимодействующими с роликами 56 и 57 поперечных ползунов 37 с упорами. 4 ил.

1286360

Изобретение относится к машиностроению и может быть использовано в дыропробивных прессах.

Цель изобретения — расширение технологических возможностей за счет выполнения дополнительной операции прессом — зенкерования отверстий.

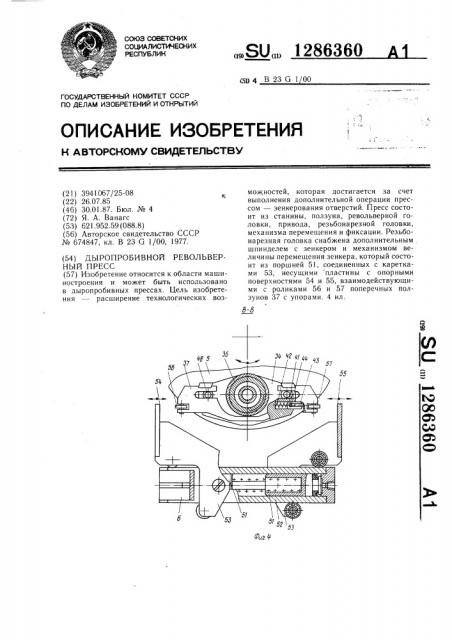

На фиг. 1 показан пресс, вид в плане; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 3.

Пресс состоит из станины 1, ползуна 2, револьверной головки 3, привода 4 револьверной головки 3, резьбонарезной головки 5, механизма 6 перемещения и фиксации, фиксатора 7, установленного на станине 1 для стопорения револьверной головки 3.

Резьбонарезная головка 5 устанавливает ся на станине 1 пресса с помощью кронштейна 8, на котором крепится также переключатель 6.

Резьбонарезная головка 5 состоит из п0воротного диска 9 с зубчатым венцом !О, который находится в зацеплении с зубчатым венцом 11 верхнего диска револьверной головки 3.

В радиальных расточках 12 поворотного диска 9 на подшипниках 13 качения смонтированы н1пиндели 14 с зубчатыми венцами 15, находящимися в зацеплении с центральной шестерней 16, расположенной на приводном валу 7, расположенном в полой оси 18.

Приводной вал 17 муфтой 19 соеди- нен с электродвигателем 20, который приводит во вращение зенковку 21 и метчики 22.

Над рабочей позицией резьбонарезной головки 5 на одной оси со шпинделем !4 расположен поршень 23 силового цилиндра 24.

В центральном отверстии шпинделя 14, предназначенного для нарезания резьбы, установлены пружина 25, ходовые винты

26 и 27, разница шагов которых соответствует шагу нарезаемой резьбы, гайка 28, соединенная с полумуфтой 29 посредством шпанки 30.

Тормозной диск 31 закреплен на торцовой части поворотного диска 9 под полумуфтой 29.

В центральном отверстии шпинделя 14, предназначенного для зенкования отверстий, установлены пружина 32 и пиноль 33, соединенная с фланцем 34 посредством резьбового соединения 35 и подшипников 36. На поперечном ползуне 37, являющемся элементом механизма величины перемещения зенкера, закреплены платы 38 и 39 с упорами 40. При этом внутри поперечного ползуна 37 размещены толкатели 41 с пружинами 42. Для ограничения хода толкателя 41 в его пазу 43 установлен штифт 44.

Для Фиксации заготовки 45 на подставке 46 рабочий и Iclрумент снабжен прижимом 47, установленным на двух подпружиненных колонках 48, на которых установлены опорные гайки 49 и I!oäJJpóæHHåíные штоки 50.

Механизм 6 персме1цения и фиксации установлен над рабочей позицией резьоонарезной головки 5 и состоит и:> подпружиненных порн1ней 51, установленнH..õ в кор-!

О пусе 52 и соединенных с каретками 53, на которых закреплены пластины с опорными плоскостями 54 и 55, выполненными с возможностью конта ктирования с соответствующими роликами 56 и 57 поперечного ползуна 37.

Пресс работает следую1цим образом.

После пробивки отверстий под нарезание резьбы и под зенковку а ра:>о «и позHции револ ьвер110 и ГО 10вки 3 1!росса,а1 0товки 45 перемещаются на рябо.ую позицию резьбонарезной головки 5. сО

По команде рограм viJ ог0 управления пресса пpи вод:4 1IосредсTHОivi Iу0чатых всн— цов 11 и 10 выбирае1 необхо 1имую позицию поворотного диска 9 1ля 1.арезки резьбы, 1юсле чего револьверная головка 3

25 стопорится фиксатором 7. Затем Hop! I!Pi 23 силового ц11ли нара 2 прижим;1еT lJO., муф г, 29 с I айкой 28 Ii T0p";10зн0>1, диск 31, далее дается команда на работh электро.!виг11теля 20„который приво..ит во вращение !ill!1!! .« Jb 14 посредством III< сг р1:и 16 и зубчатого венца 15. 3а счет застопоренкой гайки 28 взаимосвязанные ходовые винты 26 и 27 выкручиваются и метчик 22 наряду с вращательным движением получает о евое;1ерсмещение и в заготовке 45 нареза. г резбу. После нарезки резьоы дается коман <а на реверс электродвигателя 20 и метчик 22 занимает HcxOJíoå 1«!ложеHHp. по высоте. затем поршень 23 поднимается и пружина 25 отводит ходовые вииты 26 !i 27 с метчиком 22 вверх.

4р После нарезки резьбы во всех отверстиях одного диаметра меняют позицию резьбонарезной головки 5 IIH нарезк резьбы другого диаметра или на обработку отверстия зенковкой 21.

При этом выбор необходимой глу )HIII I обработки зенковкой 2! осуществляется подбором соответствующего упора 40, который устанавливается под гайку 49 посредством одного из поршней 51, перемещающегo соответствующую каретку 53 с пластиной, имеющей опорную плоскос ь 54 и 55. При нажатии на ролик 56 или 57 поперечнь1й ползун 37 смещается с фиксированного среднего положения и подставляет необходимые упоры 40 под гайки 49. Далее по команде срабатывает поршень 23, который при45 к нодставкс 46 редством прижима 47 для носледующеvi обработки отверстия. Наладочная iapтройка необходимого вылета:le!; JhKH 21 отн;си—

86360

Формула изобретения

12 з тельно прижима:47 производится за счет свинчивания резьбового соединения 35.

Дыропробивной револьверный пресс, на станине которого размещены револьверная головка, кронштейн, несущий резьбонарезную головку с кинематически связанными между собой шпинделями, и механизм прижима заготовок, отличающийся тем, что, с целью расширения технологических возможностей, резьбонарезная головка пресса снабжена дополнительным предназначенным для закрепления зенкера шпинделем и механизмом его перемещения и фиксации в заданном положении, выполненным в виде подпружиненного ползуна с упорами и установленных на кронштейне с возможностью перемещения и взаимодействия с ползуном двух кареток с опорными по10 верхностями и индивидуальными приводами.!
