Устройство для отделочно-упрочняющей обработки деталей

Устройство для отделочно-упрочняющей обработки деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения, может быть использовано для отделочно-упрочняющей обработки поверхностей деталей машин. Изобретение позволяет повысить качество обработки. Для этого нагружающая камера 3 выполнена в виде двух установленных в корпусе 2 втулок. Наружная втулка закреплена неподвижно , а внутренняя размещена с возможностью вращения. Обрабатываемой дета

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (19) (11) (51) 4 В 24 В 39/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

5 7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1042972 (21) 3933087/25-27 (22) 19.07.85 (46) 30.01.87. Бюл. N - 4 (71) Минский филиал Государственного .проектно-технологического и экспериментального института 10ргстанкинпром" (72) А.Л.Абугов, Г.Л. Абугов, А.А.Beриго и А.Т. Шаповалов (53) 621.928(088.8) (56) Авторское свидетельство СССР и 1042972А, кл. В 24 В 39/04, 1982. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛОЧНО-УПРОЧНЯЮЩЕЙ ОБРАБОТКИ ДЕТАЛЕЙ (57) Изобретение относится к области машиностроения, может быть использовано для отделочно-упрочняющей обра" ботки поверхностей деталей машин.

Изобретение позволяет повысить качество обработки. Для этого нагружающая камера 3 выполнена в виде двух установленных в корпусе 2 втулок.

Наружная втулка закреплена неподвижно, а внутренняя размещена с возможностью вращения. Обрабатываемой дета1286397

Камеру 3 подают рабочий агент (жидкость) и производят обработку. 1 ил.

Формула изобретения

Составитель Н. Сейфулина

Техрep, H..Глущенко Корректор С. Черни

Редактор Т. Митейко

Заказ 7664l14 Тираж 712 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4, ли задают вращение, а устройству — рабочую подачу. В упругую нагружающую

Изобретение относится к машиностроению, может быть использовано для отделочно-упрочняющей обработки поверхностей деталей машин и является дополнительным к основному авт.св.

У 1042972.

Цель изобретения — повышение качества обработки. 10

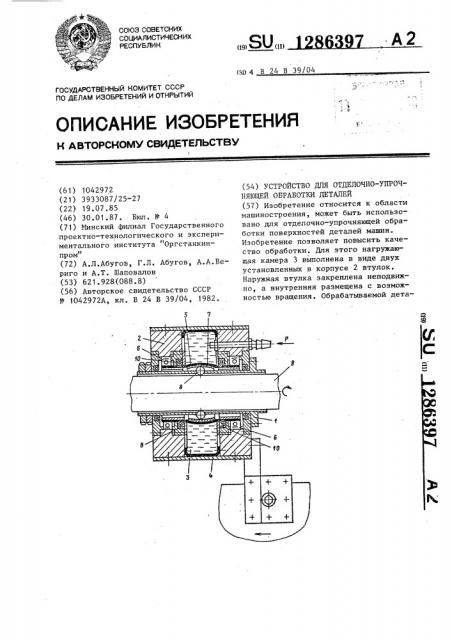

На чертеже изображено предлагаемое устройство, разрез.

Устройство содержит сепаратор 1,,,жестко связанный с корпусом 2, в ко- 15 тором размещена упругая нагружающая камера 3 для рабочего агента, выполненная из наружной втулки 4, жестко соединенной с корпусом 2, и внутренней втулки 5, установленной с возмож- 20 ностью вращения в радиальных подшипниках 6 и жестко связанной с эластичным кольцом 7, которое установлено с возможностью взаимодействия с деформирующими элементами 8, размещенными в 25 сепараторе 1 и предназначенным для об. обработки наружной поверхности детали

9. Между корпусом 2 и внутренней втулкой 5 установлены уплотнения 10.

Обработка с помощью устройства осу 30 ществляется следующим образом.

Устройство устанавливают в суппорте токарного станка. Обрабатываемой детали 9 задают вращение, а устройству — рабочую подачу, Когда деформирующие элементы 8 находятся в начале обрабатываемой поверхности детали 9, в упругую нагружающую камеру 3 подают рабочий агент (жидкость) и производят

1 обработку детали. При этом деталь 9 приводит во вращение деформирующие элементы 8, которые, проворачиваясь в неподвижном сепараторе 1 и взаимодействуя с эластичным кольцом 7, вызывают вращение последнего вместе с внутренней втулкой 5 в подшипниках б. Уплотнения 10 при этом препятствуют вытеканию рабочего агента.

Устройство для отделочно-упрочняющей обработки деталей по авт. св.

У 1042972, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки, нагружающая упругая камера, выполнена из двух концентричных частей, при этом .часть контаКтирующая через эластичное кольцо с деформирующим элементом установлена с возможностью вращения.
